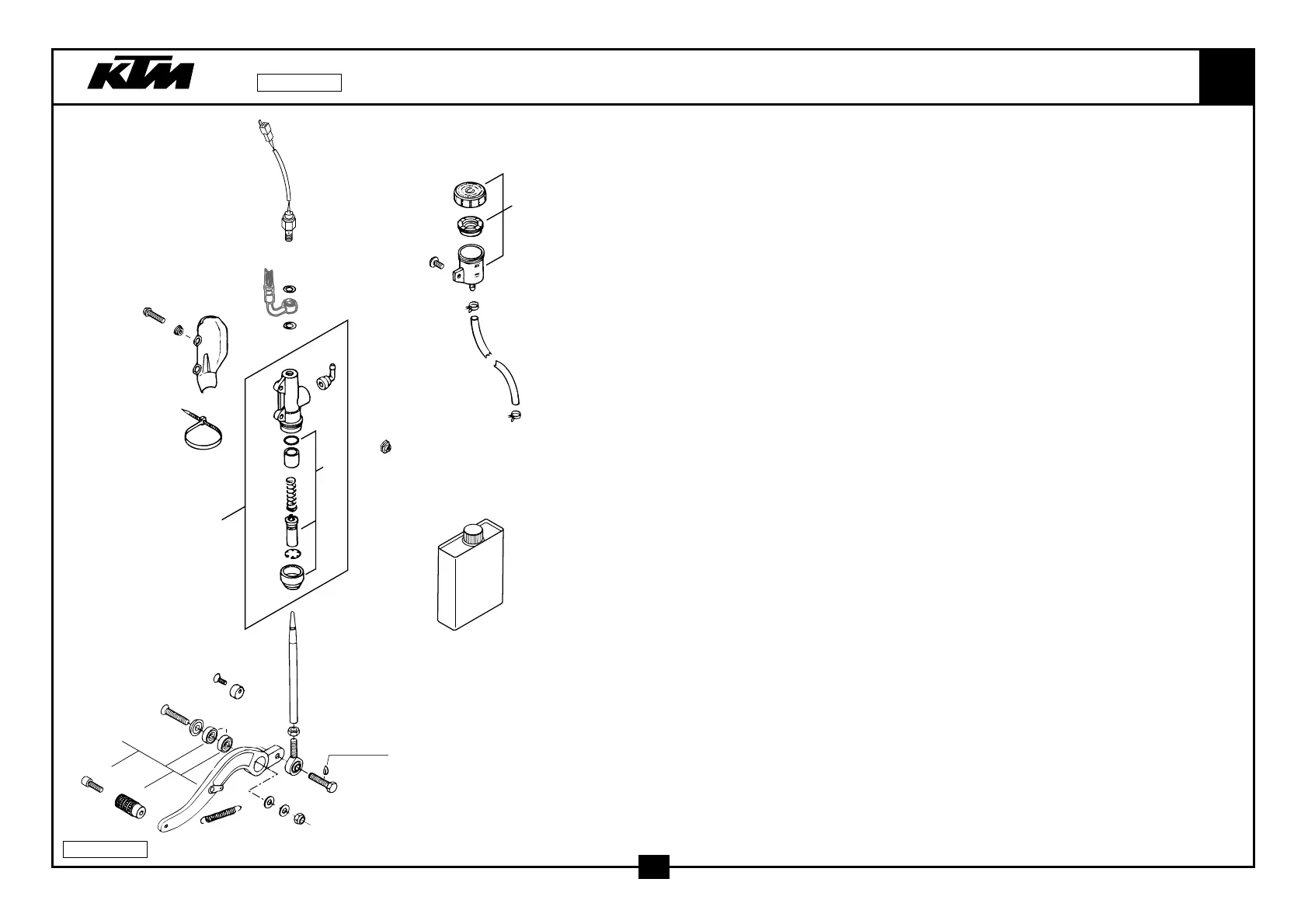

FUSSBREMSBETÄTIGUNG
REAR BRAKE CONTROL 640
SPORTMOTORCYCLES
60
63
66
67
66
50
50
30
32
33
35
24
20
5
6
16
15
11
12
12
14
9
10
8
1
2
4
3
Brake Fluid
DOT 5.1
80
34
17
LOCTITE 242
51
99-587.13.7
14
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 0991 080353 SENKSCHRAUBE DIN7991-M 8X35 FLAT HEAD SCREW DIN7991-M 8X35 1
2 583.03.061.000 FASONSCHEIBE ALU 8 X 24 MM SPECIAL WASHER ALU 8 X 24 MM 1
3 583.03.060.144 FUßBREMSHEBEL KPL. DUKE’94 FOOT BRAKE LEVER CPL. DUKE’94 1
4 0625 006087 RILLENKUGELLAGER 608 2RS C3 GROOVED BALL BEAR. 608 2RS C3 2
5 0991 060203 SENKSCHRAUBE DIN7991-M 6X20 FLAT HEAD SCREW DIN7991-M 6X20 1
6 583.03.063.000 BREMSHEBELANSCHLAG ‘93 BRAKE LEVER STOP ‘93 1
8 583.03.060.051 AUFTRITT F. BREMSHEBEL DUKE’94 BRAKE LEVER PEDAL DUKE’94 1
9 130.03.062.000 RÜCKHOLFEDER RETURN SPRING 1
10 0912 060203 ISK.SCHRAUBE DIN0912-M 6X20 AH SCREW DIN0912-M 6X20 1
11 583.03.062.000 GELENKKOPF M8 B=12MM ‘93 HEIM JOINT M8 W=12MM ‘93 1
12 0125 080003 UNTERLEGSCHEIBE DIN0125-A 8,4 WASHER DIN0125-A 8,4 2
14 0985 080003 SS.MUTTER DIN0985-M 8 SELF LOCKING NUT DIN0985-M 8 1
15 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 1
16* 583.03.068.100 DRUCKSTANGE ALU L=178MM ‘93 PUSH ROD ALU L=178MM ‘93 1
17* 0933 080223 SK.SCHRAUBE DIN0933-M 8X22 8.8 HH SCREW DIN0933-M 8X22 8.8 1
20 545.13.101.044 HAUPTBREMSZYLINDER ‘89 MAIN BRAKE CYLINDER ‘89 1
24 545.13.150.000 REPARATUR SATZ KOLBEN 13MM REPAIR KIT PISTON 13MM 1
30 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
32 502.13.161.000 BUNDBÜCHSE COLLAR BUSHING 2
33 545.13.038.000 BREMSZYLINDERSCHUTZ „BREMBO“ BRAKE CYL. PROTECTOR „BREMBO“ 1
34 502.35.033.300 KLIPS-MUTTERNHALTER M6 KP142 SNAP-NUT HOLDER M6 KP142 2
35 440.11.076.305 KABELBAND 290MM CABLE TIE 290MM 1
50 420.13.226.000 CU-DICHTRING DIN7603-10X16X1 CU-SEAL RING DIN7603-10X16X1 2
51* 503.11.051.100 BREMSLICHTSCHALTER HINTEN ‘98 BRAKE LIGHT SWITCH REAR ‘98 1
60 545.13.030.044 BREMSFLÜSSIGKEITSRESERVOIR ‘89 BRAKE FLUID RESERVOIR ‘89 1
63 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 1
66 580.07.017.000 YDNAC KLAMMER 10101 (9MM) YDNAC CLAMP 10101 (9MM) 2
67 580.07.016.101 SCHLAUCH FÜR RESERVOIR 6X1,5 HOSE FOR RESERVOIR 6X1,5 0,15
80 306054 BREMSFLÜSSIGKEIT DOT 5.1 BRAKE FLUID DOT 5.1 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-587.13.7
2000

KTM 640 Duke Specifications

General

Transmission	5-speed
Rear Suspension	WP monoshock
Engine Type	Single cylinder, 4-stroke
Displacement	625 cm³
Rear Brake	220 mm disc, 1-piston caliper
