KTM 640 Duke User Manual

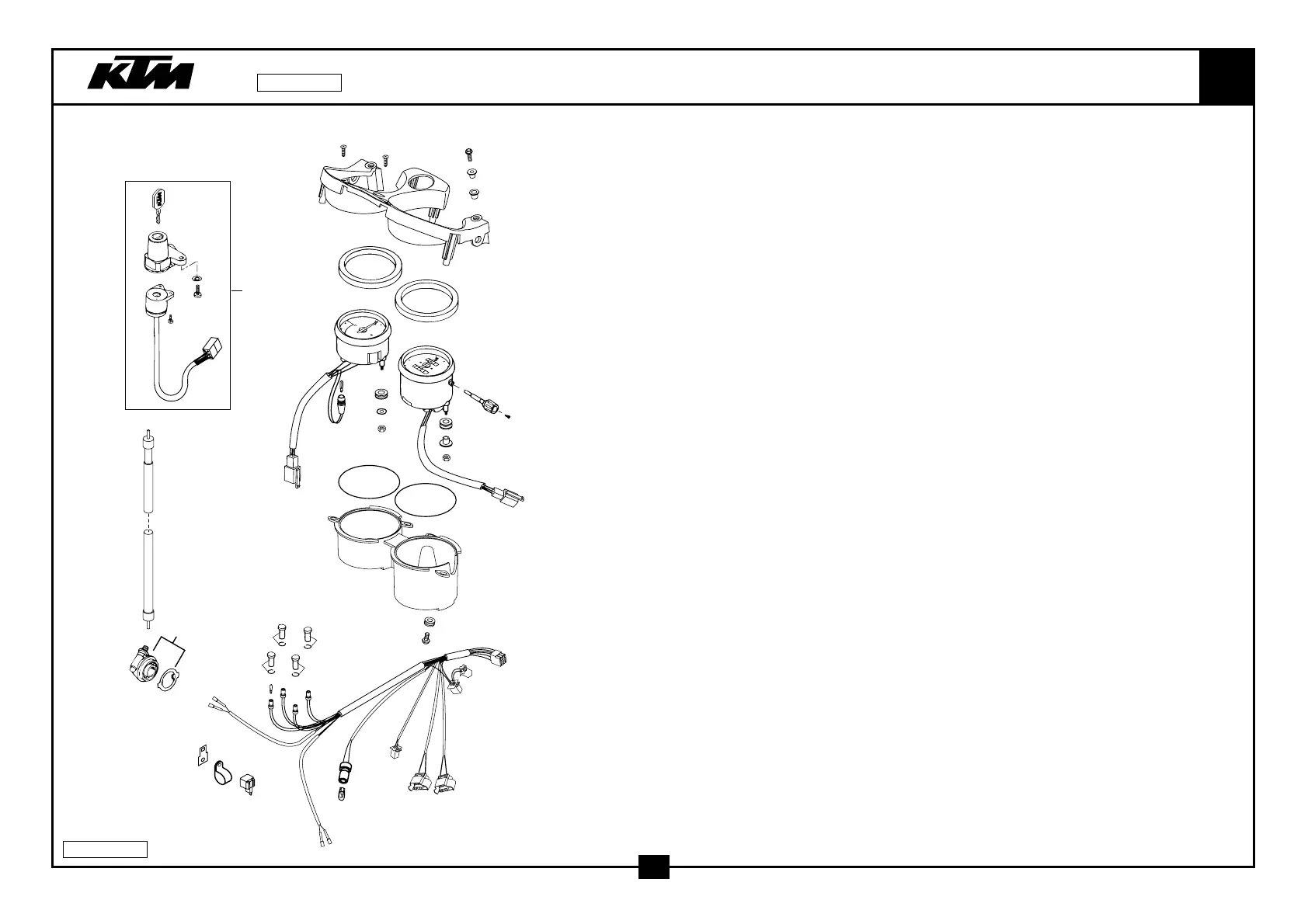

TACHO, DREHZAHLMESSER
SPEEDOMETER, TACHOMETER 640
SPORTMOTORCYCLES
1
2
5
9
9
8
6
4
4
3
38
39
15
23
32
33
34
24
16
17
30
31
35
19
25
26
26
7
7
10
11
12
13
14
20
21
27
29
28
99-587.14.2
27
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 587.14.075.000 DREHZAHLMESSER DUKE ‘99 TACHOMETER DUKE ‘99 1
2* 587.14.057.000 TACHOMETER KMH DUKE ‘99 SPEEDOMETER KMH DUKE ‘99 1
-* 587.14.057.100 TACHOMETER MEILEN DUKE ‘99 SPEEDOMETER MILES DUKE ‘99 1
3* 587.14.055.000 TACHOWELLE M12/12 785MM ‘99 SPEEDOM.CABLE M12/12 785MM ‘99 1
4* 587.14.067.000 SCHAUMGUMMIRING 92X110X15 ‘99 FOAM RUBBER RING 92X110X15 ‘99 2
5* 587.11.051.000 INSTRUMENTENTRÄGER DUKE ‘99 INSTRUMENTS BRACKET DUKE ‘99 1
6* 587.11.082.000 KABELSTRANG COCKPIT DUKE ‘99 WIRING HARNESS COCKPIT DUKE’99 1
7 491.11.425.000 LAMPE 12V 1,2W W2X4,6D BULB 12V 1,2W (W2X4,6D) 5
8* 587.14.070.000 INSTRUMENTENABDECKUNG DUKE ‘99 INSTRUMENTS COVER DUKE ‘99 1
9* 0770 860025 O-RING 86,00X2,50 NBR70IT O-RING 86,00X2,50 NBR70IT 2
10 580.11.021.300 FERNLICHTKONTROLLEU. BLAU ‘98 H.BEAM INDICATOR LIGHT BLUE’98 1
11 580.11.023.300 NEUTRALKONTROLLEUCHT GRÜN ‘98 NEUTRAL INDIC. LIGHT GREEN ‘98 1
12 580.11.022.400 TEMPERATURWARNLEUCHTE ROT ‘98 TEMPERATURE WARN. LIGHT RED’98 1
13 580.11.024.300 BLINKERKONTROLLEUCHTE GRÜN ‘98 FLASHER INDICAT.LIGHT GREEN’98 1
14 490.11.435.000 LAMPE 12V 5W (W2,1X9,5D) BULB 12V 5W (W2,1X9,5D) 1
15 0134 070003 UNTERLEGSCHEIBE DIN0134- 7,4 WASHER DIN0134- 7,4 2
16* 587.14.049.000 RÜCKSTELLKNOPF F. TACHOM. ‘99 RESET KNOB FOR TRIPMETER ‘99 1
17* 587.14.049.010 SCHRAUBE FÜR RÜCKSTELLKNOPF’99 SCREW FOR RESET KNOB ‘99 1
19 0016 050121 KUNSTSTOFFSCHR. KA50X12 PT1411 PLASTIC SCREW KA50X12 PT1411 4
20* 584.11.066.100 ZÜNDLENKSCHLOSS LC4 USA,AUS’99 IGNITION LOCK LC4 USA,AUS ‘99 1
3 SCHALTSTELLUNGEN 3 SWITCH POSITIONS
21 0985 040123 LINSENSCHRAUBE DIN7985-M 4X12 FLAT HEAD SCREW DIN7985-M 4X12 2
23 0934 050003 SK.MUTTER DIN0934-M 5 HEXAGON NUT DIN0934-M 5 2
24 310.08.080.000 GUMMITÜLLE SCHWARZ DA60/110/30 RUBBER GROMMIT BL. DA60/110/30 2
25 310.08.060.000 KABELTÜLLE D=8MM OFFEN RUBBER SLEEVE D=8MM OPEN 4
26 0017 050181 KUNSTSTOFFSCHR. KB5X18 SCHWARZ PLASTIC SCREW KB 5X18 BLACK 2
27 446.11.207.200 BLINKGEBER SUMITOMO ADV.’97 FLASHER UNIT SUMITOMO ADV.’97 1
28 582.11.031.100 HALTEBLECH FÜR BLINKRELAIS BRACKET FOR FLASHER RELAISE 1
29 570.13.070.400 PVC-SCHELLE HEYCO 11/16 3381 PVC CLAMP HEYCO 11/16 3377 1
30 310.08.070.000 GUMMITÜLLE D=7,6MM RUBBER GROMMIT D=7,6MM 2
31 587.14.070.050 BUCHSE F. INSTRUMENTENABDECKU BUSHING F.INSTRUMENTS COVER 2
32 587.14.062.010 DISTANZBUCHSE ‘99 DISTANCE BUSHING ‘99 2
33 310.08.008.000 GUMMITÜLLE SCHWARZ RUBBER GROMMIT BLACK 2
34 0985 050003 SS.MUTTER DIN0985-M 5 SELF LOCKING NUT DIN0985-M 5 2
35 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 2
38 583.11.052.000 TACHOANTRIEB 748208 (2,66) ‘94 SPEEDOME.DRIVE 748208(2,66)’94 1
39 581.11.053.100 MITNEHMER FÜR TACHOANTRIEB ‘92 DRIVING DOG F.SPEEDOM.DRIVE’92 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-587.14.2
2000
