Optimisation de la portée :
Pour obtenir une portée de détection complète dans une zone de bureau ouverte, installez plusieurs
détecteurs de manière à obtenir un chevauchement entre les zones de portée de chaque détecteur
adjacent.
Pour les zones de bureaux ouvertes avec des cloisons, il est préférable de placer les détecteur au-
dessus des intersections entre quatre postes de travail.
Pour les grandes zones de portée, utilisez plusieurs détecteurs.

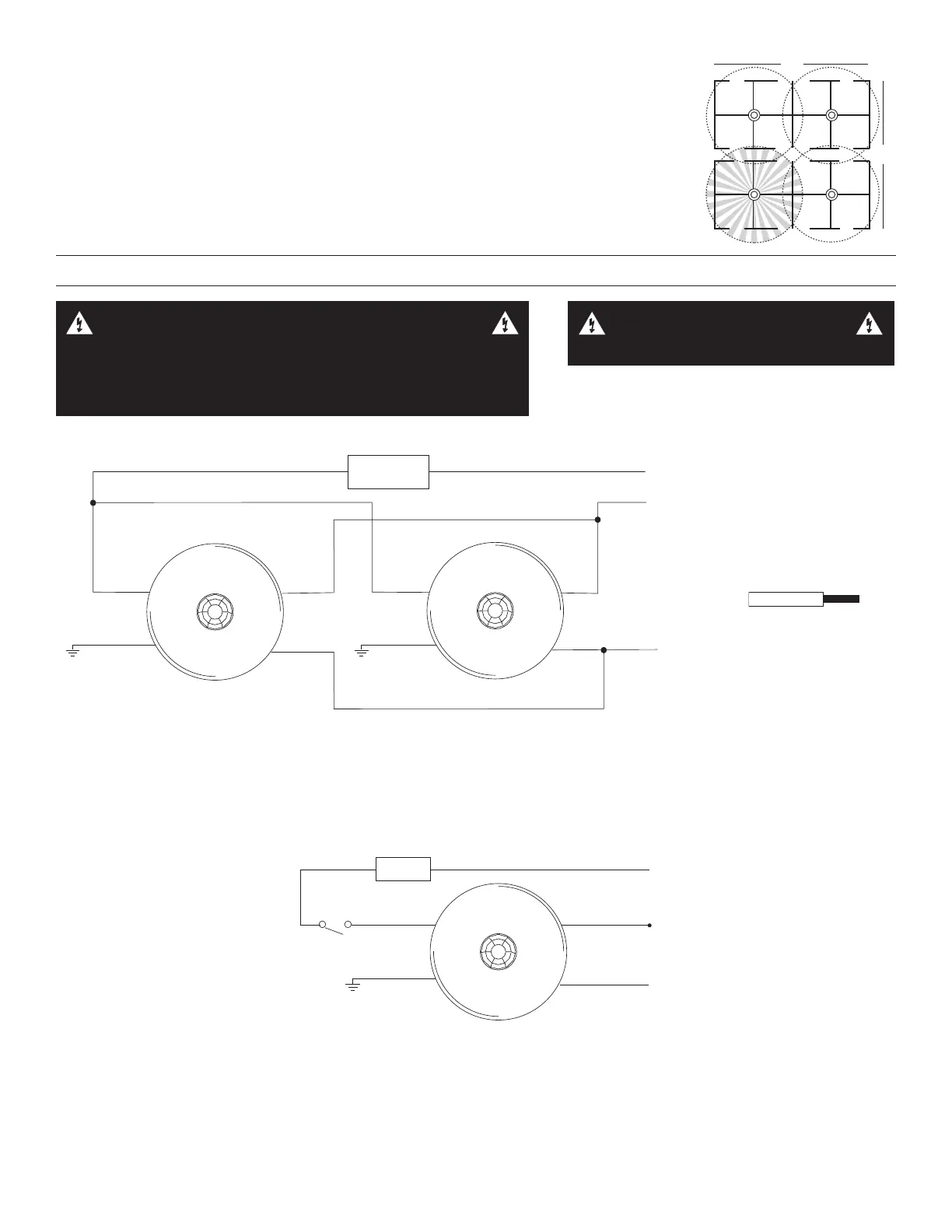

INSTRUCTIONS DE CÂBLAGE
Charge
Interrupteur
Charge Chaud
Neutre
Neutre
Terre
(en option)
Détecteur seul, charge seule
Chaud
Neutre
Neutre
Charge
Charge
Charge
Ligne
Neutre
Ligne
Terre
(en option)
Terre
(en option)
Plusieurs détecteurs connectés en parallèle
AVERTISSEMENT : Cette application ne permet pas d’augmenter la charge
Gabarit de dénudage
#12 à #16 AWG
Câble en cuivre uniquement
ATTENTION: NE PAS INSTALLER LE DÉTECTEUR DANS UN
ESPACE CONTRÔLANT UNE CHARGE TOTALE SUPÉRIEURE À
LA VALEUR NOMINALE DE L’APPAREIL. CHAQUE DÉTECTEUR DEVRA
PRENDRE ACTIVER TOUTE LA CHARGE MÊME SI DES DÉTECTEURS
SUPPLÉMENTAIRES SONT INSTALLÉS. RISQUE DE SURCHARGE,
D’ENDOMMAGEMENT DU PRODUIT, DE FUMÉE ET / OU D’INCENDIE.
ATTENTION: COUPEZ
L’ALIMENTATION DU DISJONCTEUR
AVANT D’INSTALLER LES DÉTECTEURS.
