Tietokoneen takaosassa olevien vastakkeiden paikannus

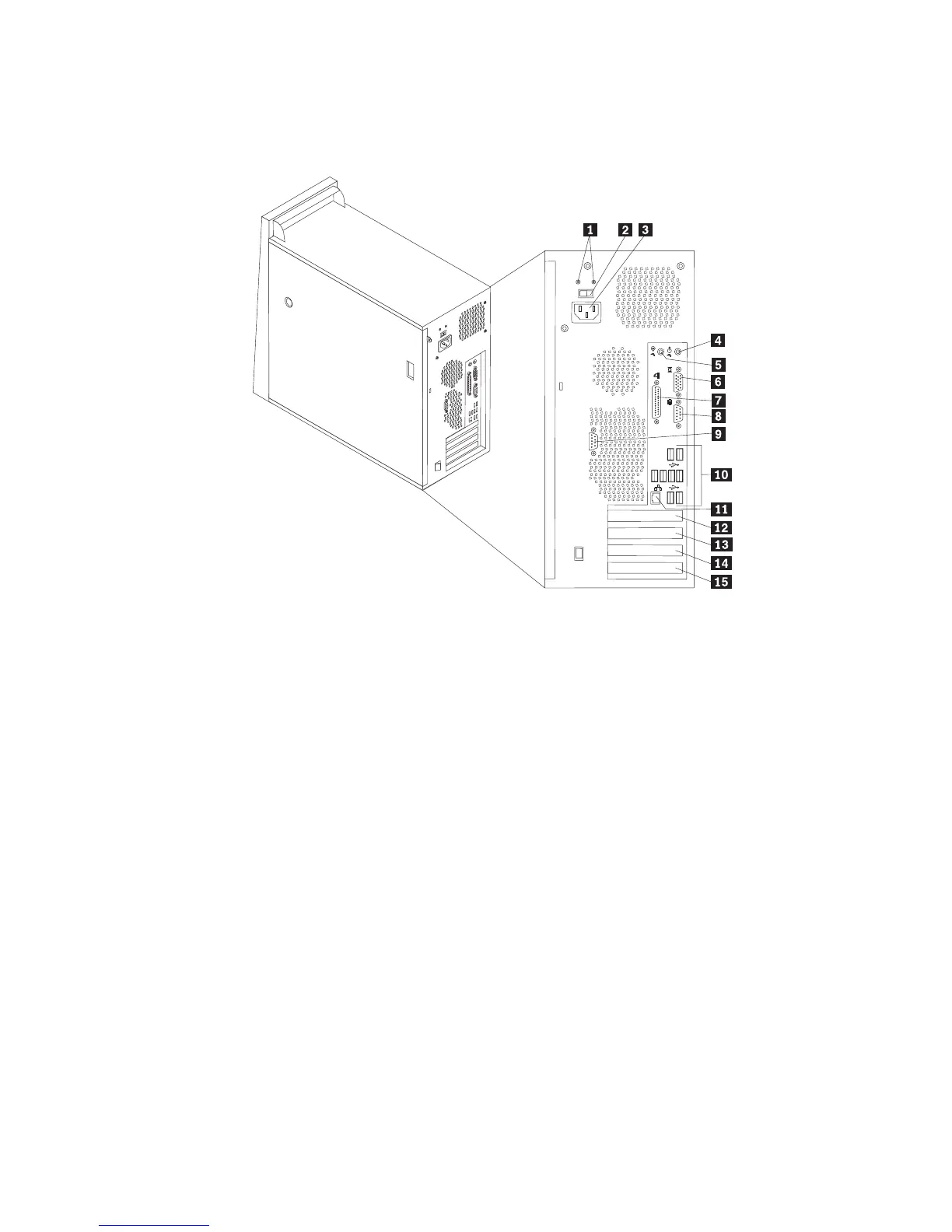

Seuraavassa kuvassa näkyy tietokoneen takaosassa olevien vastakkeiden ja porttien
sijainti.
1 Virtalähteen tilan
merkkivalot
9 Sarjaportti (COM 2) (joissakin malleissa)
2 Jännitekytkin 10 USB-portit (8)
3 Verkkojohdon vastake 11 Ethernet LAN -vastake
4 Ääni ulos -vastake 12 PCI Express (x16) -näyttösovittimen vastake
(joissakin malleissa)
5 Ääni sisään -vastake 13 PCI Express (x1) -sovittimen vastake
6 VGA-näyttimen vastake 14 PCI-sovittimen vastake
7 Rinnakkaisportti 15 PCI-sovittimen vastake
8 Sarjaportti (COM 1)
Huomautus: Joissakin tietokoneen takana olevissa vastakkeissa on värikoodi, joka
auttaa selvittämään kaapeleiden kytkentäpaikat.
18 Käyttöopas
