Installation d’un module de mémoire
Les paragraphes suivants décrivent les types de barrette mémoire DIMM (Dual
Inline Memory Module) pris en charge par le serveur et contiennent d’autres
informations que vous devez prendre en compte avant d’installer des barrettes
DIMM :
v Le serveur prend en charge des barrettes DIMM DRAM PC2-5300 ECC FBD
(Fully Buffered DIMM) 667 MHz 1,8 V 240 broches standard avec DDR II. Elles
doivent être compatibles avec les dernières spécifications relatives aux barrettes
FBD SDRAM DDR II 667 MHz. Pour connaître les différentes options disponibles
pour le serveur, rendez-vous à l’adresse http://www.lenovo.com/thinkserver.
v Modèles TD100 : Vous pouvez installer dans le serveur des barrettes DIMM de
512 Mo, 1 et 2 Go avec technologie x4 ou x8 à un ou deux blocs. Le serveur
peut offrir une capacité mémoire système comprise entre 1 et 32 Go (16 Go en
mode miroir).
v Modèles TD100x : Vous pouvez installer dans le serveur des barrettes DIMM de
1, 2 ou 4 Go avec technologie x4 ou x8 à un ou deux blocs. Le serveur peut
offrir une capacité mémoire système comprise entre 1 et 48 Go (24 Go en mode
miroir).
v La carte mère comporte huit ou douze connecteurs DIMM fonctionnels (selon le
modèle) et prend en charge l’entrelacement mémoire deux voies si vous installez
les barrettes DIMM par paires.
Remarque : Les connecteurs DIMM 3, 6, 9 et 12 ne sont pas fonctionnels sur
les modèles TD100. Vous ne devez donc pas installer de barrettes DIMM dans
ces quatre connecteurs, ni retirer les déflecteurs thermiques DIMM qui y sont
installés sauf si vous devez remplacer la carte mère.
v Lorsque vous installez plusieurs paires, installez toujours les DIMM ayant la plus
grande capacité dans les premiers emplacements. Par exemple, si vous aviez
une paire de DIMM 1 Go et une paire de DIMM 4 Go, il vous faudrait installer les
DIMM de 4 Go dans les emplacements 1 et 4.
v Le contrôleur mémoire comporte quatre canaux FBD répartis sur deux
branchements. Chaque branchement regroupe deux canaux et chaque canal
contrôle deux barrettes DIMM ou plus. Les emplacements DIMM contigus
(emplacements DIMM 1 et 4, par exemple) résidant dans les canaux d’un même
branchement doivent réunir des barrettes DIMM identiques en capacité, type,
vitesse et technologie. En revanche, les barrettes DIMM installées dans
l’emplacement situé au-dessus ou en-dessous n’ont pas besoin d’être identiques.
Autrement dit, les emplacements DIMM 1 et 2 peuvent posséder des barrettes

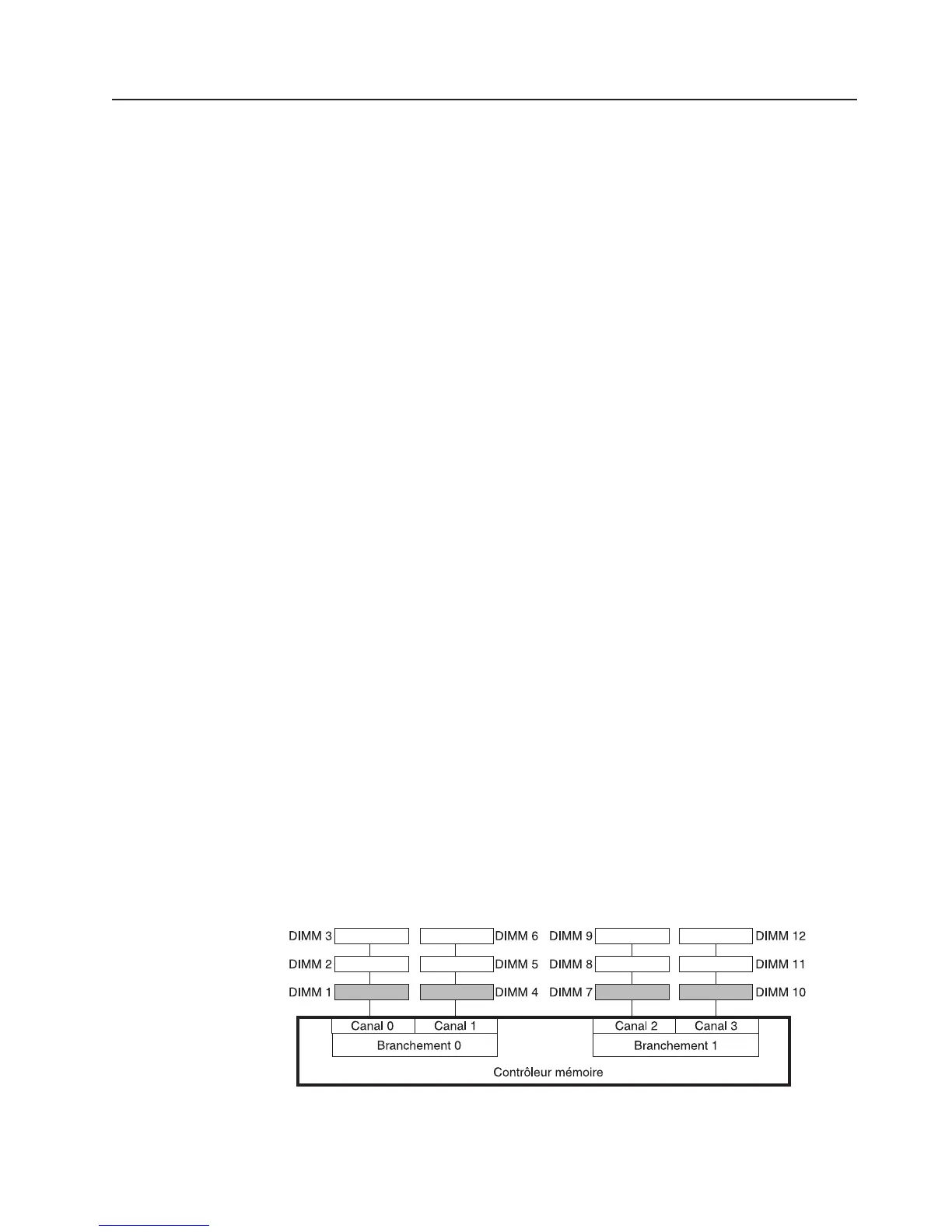

DIMM différentes. La figure suivante montre le contrôleur mémoire organisé en
branchements et canaux avec une paire de barrettes DIMM installée dans
chaque branchement.
Chapitre 2. Installation des périphériques en option 31
