5. Orientez la carte ServeRAID 8k-l (2) de sorte que ses broches s’alignent
correctement avec le connecteur.
Avertissement : Si vous n’insérez pas la carte ServeRAID 8k-l correctement,
vous risquez d’endommager la carte mère ou la carte elle-même.
6. Appuyez fermement sur la carte ServeRAID 8k-l pour l’introduire dans le
connecteur.
7. Si vous avez d’autres options à installer ou à retirer, faites-le maintenant.
8. Réinstallez le carter latéral (voir «Réinstallation du panneau latéral», à la page
66). Passez à la section «Fin de l’installation», à la page 64.
Installation de la carte ServeRAID-8k (modèles TD100x)
Vous pouvez installer la carte ServeRAID 8k en option uniquement dans son

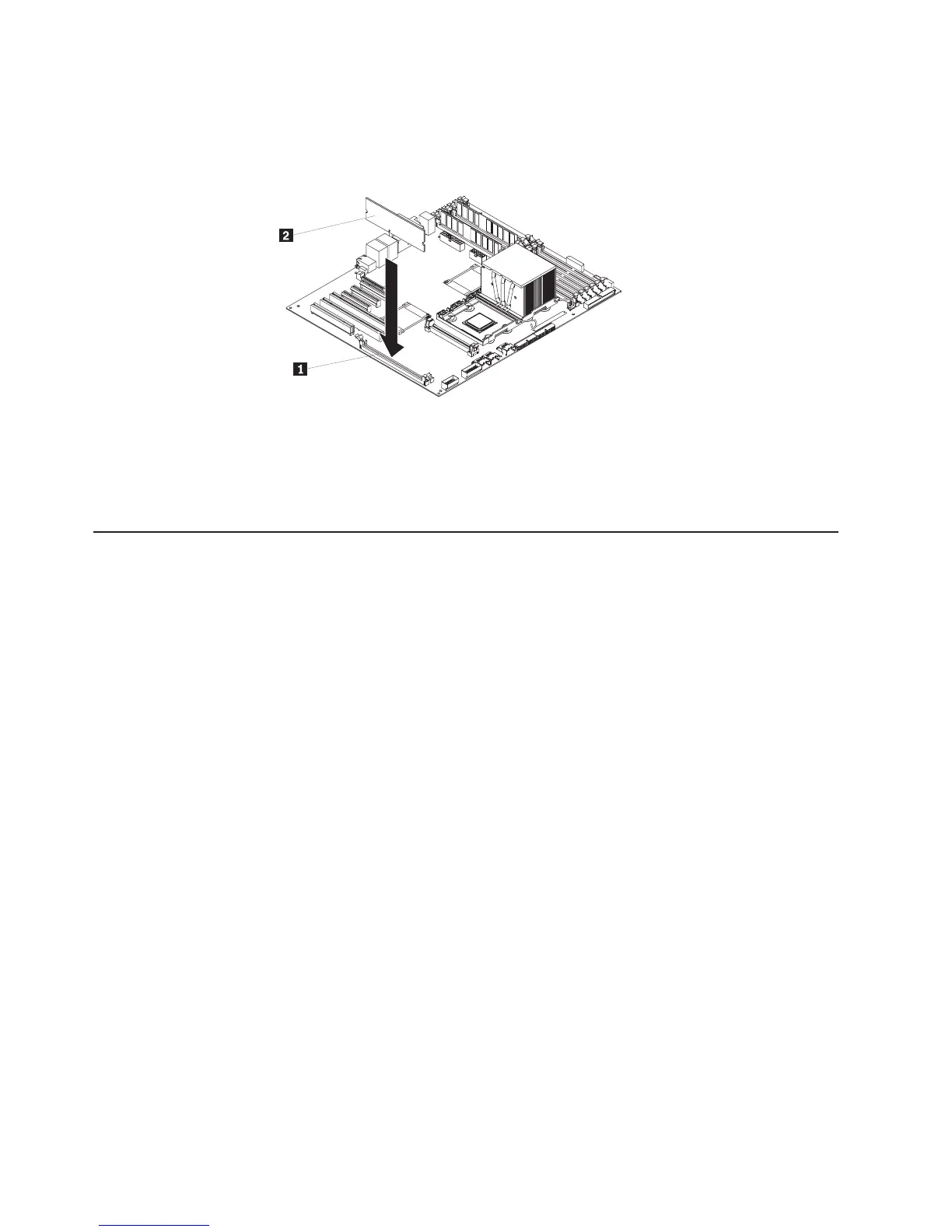

connecteur dédié sur la carte mère. Pour connaître l’emplacement du connecteur
sur la carte mère, voir figure suivante. La carte ServeRAID 8k n’est pas reliée à la
carte mère et vous n’avez pas besoin de réinstaller le câble SAS ou SATA sur la
plupart des modèles. Par contre, vous devez revoir le câblage si vous installez la
carte ServeRAID 8k en option sur un modèle SATA simple.
Pour installer la carte ServeRAID 8k, procédez comme suit.
1. Lisez les consignes de sécurité commençant à la page ix et le paragraphe
«Manipulation des dispositifs sensibles à l’électricité statique», à la page 26.
2. Mettez le serveur et tous les périphériques hors tension, puis déconnectez les
cordons d’alimentation et tous les câbles externes.
Avertissement : Pour ne pas casser les pattes de retenue ou endommager
le connecteur de la carte ServeRAID 8k, ouvrez et fermez les pattes avec
précaution.
3. Retirez le carter latéral (voir «Retrait du carter latéral», à la page 29).
4. Ouvrez la patte de retenue située à chaque extrémité du connecteur de la
carte ServeRAID 8k.
5. Mettez l’emballage antistatique contenant la carte ServeRAID 8k contre une
zone métallique non peinte du serveur, puis déballez la carte ServeRAID 8k et
le bloc de batteries.
60 ThinkServer TD100 et TD100x Types 4203, 4204, 4205, 4206, 6398, 6399, 6419 et 6429 - Guide d’utilisation
