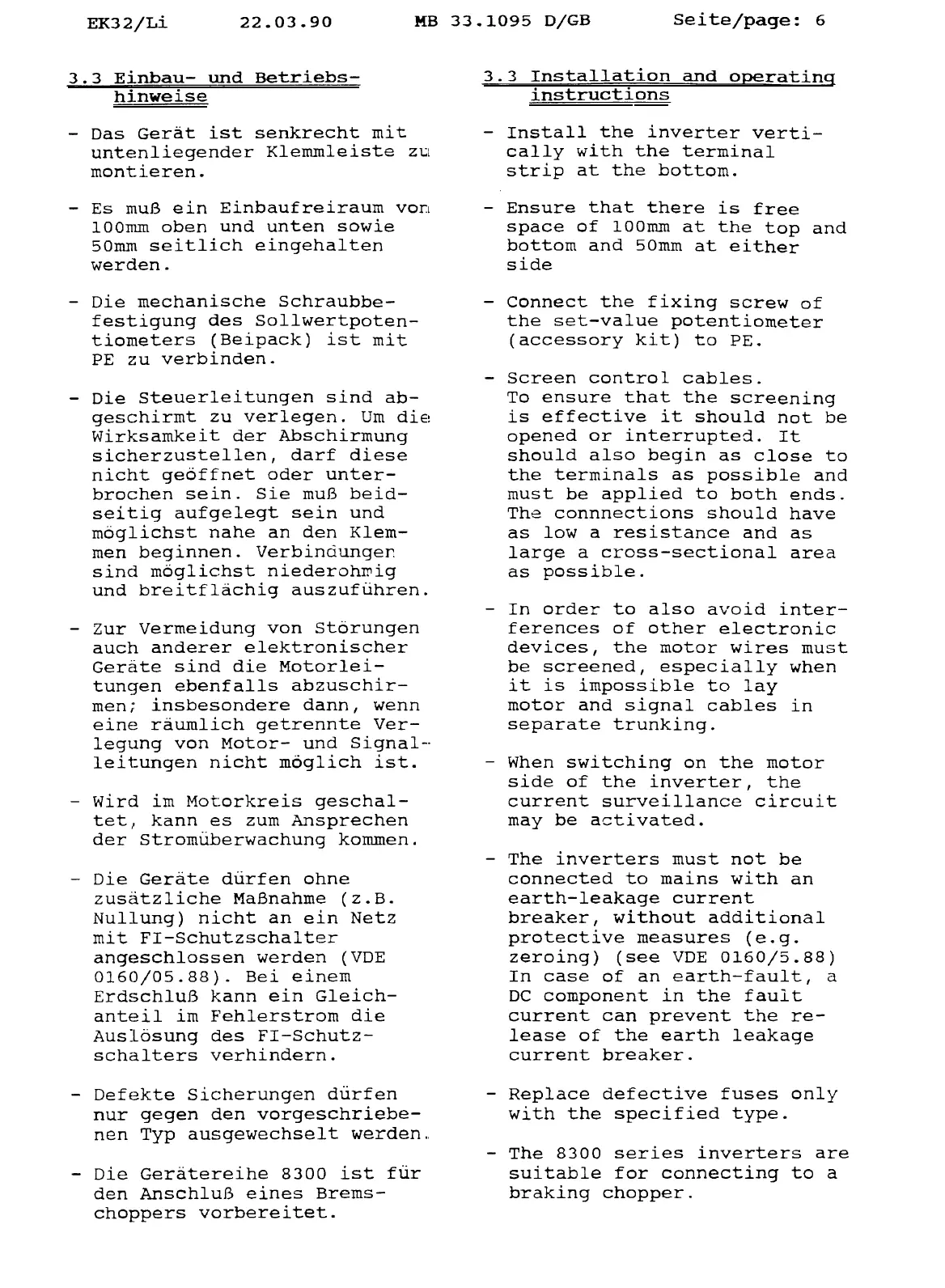

22.03.90 EK3 2/Li
MB 33.1095 D/GB
Seite/page: 6
3.3 Einbau- und Betriebs
-
hinweise
3.3 Installation and operating
instructi ons
- Das Gerät ist senkrecht mit
untenliegender Klenunleiste Zu
montieren.
— Es muß ein Einbaufreiraum vor.L
lOOnun oben und unten sowie
50mm seitlich eingehalten
werden.
- Die mechanische Schraubbe—
festigung des Sollwertpoten -
tiometers (Beipack) ist mit
PE zu verbinden.
- Die Steuerleitungensind ab -
geschirmt zu verlegen. Um die
Wirksamkeit der Abschirmung
sicherzustellen, darf diese
nicht geöffnet oder unter -
brochen sein. Sie muß beid -
seitig aufgelegt sein und
möglichst nahe an den Klem -
men beginnen. Verbindunger.
sind möglichst niederohn‘ig
und breitflächig auszuführen.
— Zur Vermeidung von Störungen
auch anderer elektronischer
Geräte sind die Motorlei -
tungen ebenfalls abzuschir—
men; insbesondere dann, wenn
eine räumlich getrennte Ver -
legung von Motor- und Signal -
leitungen nicht möglich ist.
- Wird im Motorkreis geschal -
tet, kann es zum Ansprechen
der Stromuberwachung kommen.
- Die Geräte dürfen ohne
zusätzliche Maßnahme (Z.B.
NulILung) nicht an ein Netz
mit FI-Schutzschalter
angeschlossen werden (VDE
0160/05.88). Bei einem
Erdschluß kann ein Gleich-
anteil im Fehlerstrom die
AuslLäsung des FI-Schutz -
schalters verhindern.
- Defekte Sicherungen dürfen
nur gegen den vorgeschriebe -
nen Typ ausgewechselt werden..
- Die Gerätereihe 8300 ist für
den Anschluß eines Brens—
choppers vorbereitet.
- Install the inverter verti -
cally with the terminal
strip at the bottom.
— Ensure that there is free
space of lOOnun at the top and
bottom and SOmm at either
si de
— Connect the fixing screw of
the set—value potentiometer
(accessory kit) to PE.
— Screen control cables.
To ensure that the screening
is effective it should not be
opened or interrupted. lt
should also begin as dose to
the terminals as possible and
must be applied to both ends.
The connnections should have
as bw a resistance and as
large a cross—sectional area
as possible.
— In order to also avoid inter—
ferences of other electronic
devices, the motor wires must
be screened, especially when
it is impossible to lay
motor and signal cables in
separate trunking.
- When switching on the motor
side of the inverter, the
current surveillance circuit
may be activated.
— The inverters must not be
connected to mains with an
earth—leakage current
breaker, withaut additional
protective measures (e.g.
zeroing) (see VDE 0160/5.88)
In case of an earth—fault, a
DC component in the fault
current can prevent the re -
lease of the earth leakage
current breaker.
— Replace defective fuses only
with the specified type.
— The 8300 series inverters are
suitable for connecting to a
braking chopper.
