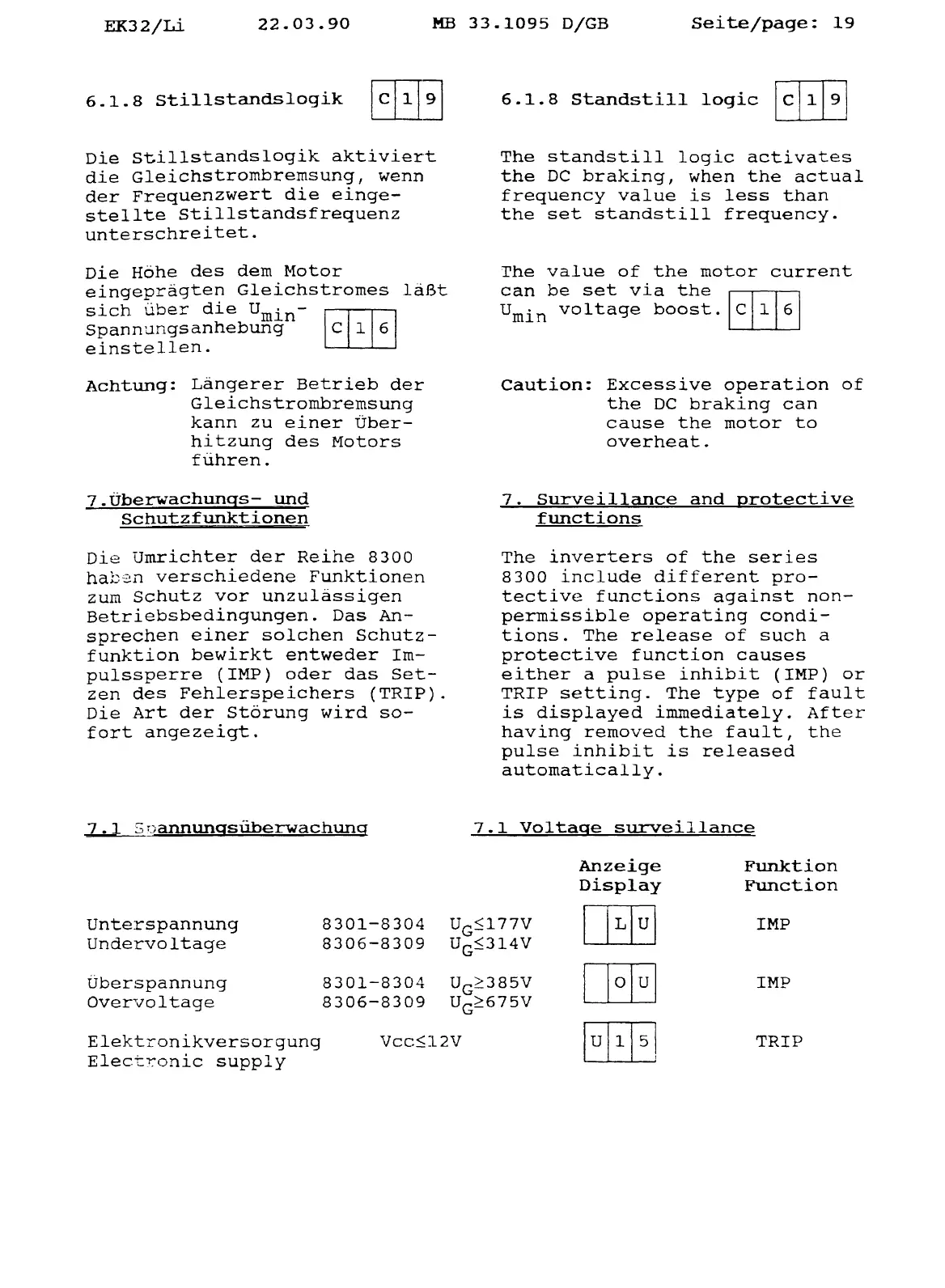

~B 33.1095 D/GB Seite/page: 19
6.1.8 Stillstandslogik ~jfl~j 6.1.8 Standstill logic
Die StillstandslOgik aktiviert
die GleichstrombremSung, wenn
der Frequenzwert die einge -
stellte Stillstandsfrequenz
unterschreitet.
Die Höhe des dem Motor
eingeprägten Gleichstromes läßt
sich über die Umin -
Ew~1
Spannungs anhebung einstellen.
Achtung: Längerer Betrieb der
Gleichstrombremsung
kann zu einer Über -
hitzung des Motors
führen.
7 .überwachlDigs- und
Schutzfunktionen
The standstill logic activates
the DC braking, when the actual
frequency value is less than
the set standstill frequency.
Ihe value of the motor current
can be set via ther—i-----j—i
Umin voltage boost.[fjjjf]
Caution: Excessive operation of
the DC braking can
cause the motor to
overheat.
7. Surveillance and protective
functions
Die Umrichter der Reihe 8300
hab~r1 verschiedene Funktionen
zum Schutz vor unzulässigen
Betriebsbedingungen. Das An-
sprechen einer solchen Schutz -
funktion bewirkt entweder Im—
pulssperre (IMP) oder das Set -
zen des Fehlerspeichers (TRIP).
Die Art der Störung wird so -
fort angezeigt.
7 1 annungsüberwachung
Unterspannung
Undervo ltage
8301—8304 UG=177V
8306—8309 UG=314V
The inverters of the series
8300 include different pro -
tective functions against non—
permissible operating condi -
tions. The release of such a
protective function causes
either a pulse inhibit (IMP) or
TRIP setting. The type of fault
is displayed immediately. After
having removed the fault, the
pulse inhibit is released
automatically.
7.1 Voltage surveillance
Anzeige
Display
LZEE~
Funktion
Function
IMP
Uberspannung
Overvoltage
E lektronikversorgung
Electronic suppiy
8301—8304 UG=
385V
8306—8309 UG=675V
Vcc<12V
5zif~
liliE
IMP
TRIP
