7 Mise en service

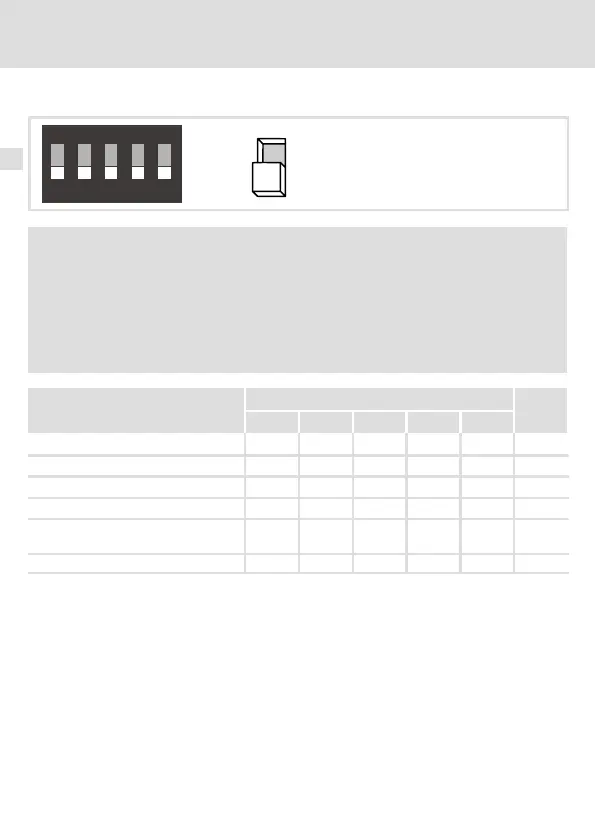

Position d’interrupteur DIP
EDK82ZAFSC DE/EN/FR 5.0
62
−H2−DIP−Schalter_Tabelle
Position d’interrupteur DIP
1
ON
234
5
ON
OFF
Remarque importante !
ƒ Régler impérativement l’interrupteur DIP et C0034 sur la même plage ;
dans le cas contraire, le signal d’entrée analogique sur X3/8 sera mal
interprété par l’appareil de base.
ƒ Si un potentiomètre de consigne est alimenté en interne via X3/9, régler
impérativement l’interrupteur DIP sur la plage de tension 0 ... 5 V.
Autrement, la plage de vitesse ne pourra pas être parcourue en entier.
Signal sur X3/8
Position interrupteur
C0034
1 2 3 4 5
0 ... 5 V OFF OFF ON OFF OFF 0
0 ... 10 V (réglage Lenze) OFF OFF ON OFF ON 0
0 à 20 mA OFF OFF ON ON OFF 0
4 à 20 mA OFF OFF ON ON OFF 1
4 ... 20 mA (avec contrôle de rupture de
fil)
OFF OFF ON ON OFF 3
−10 ... +10 V ON ON OFF OFF OFF 2
