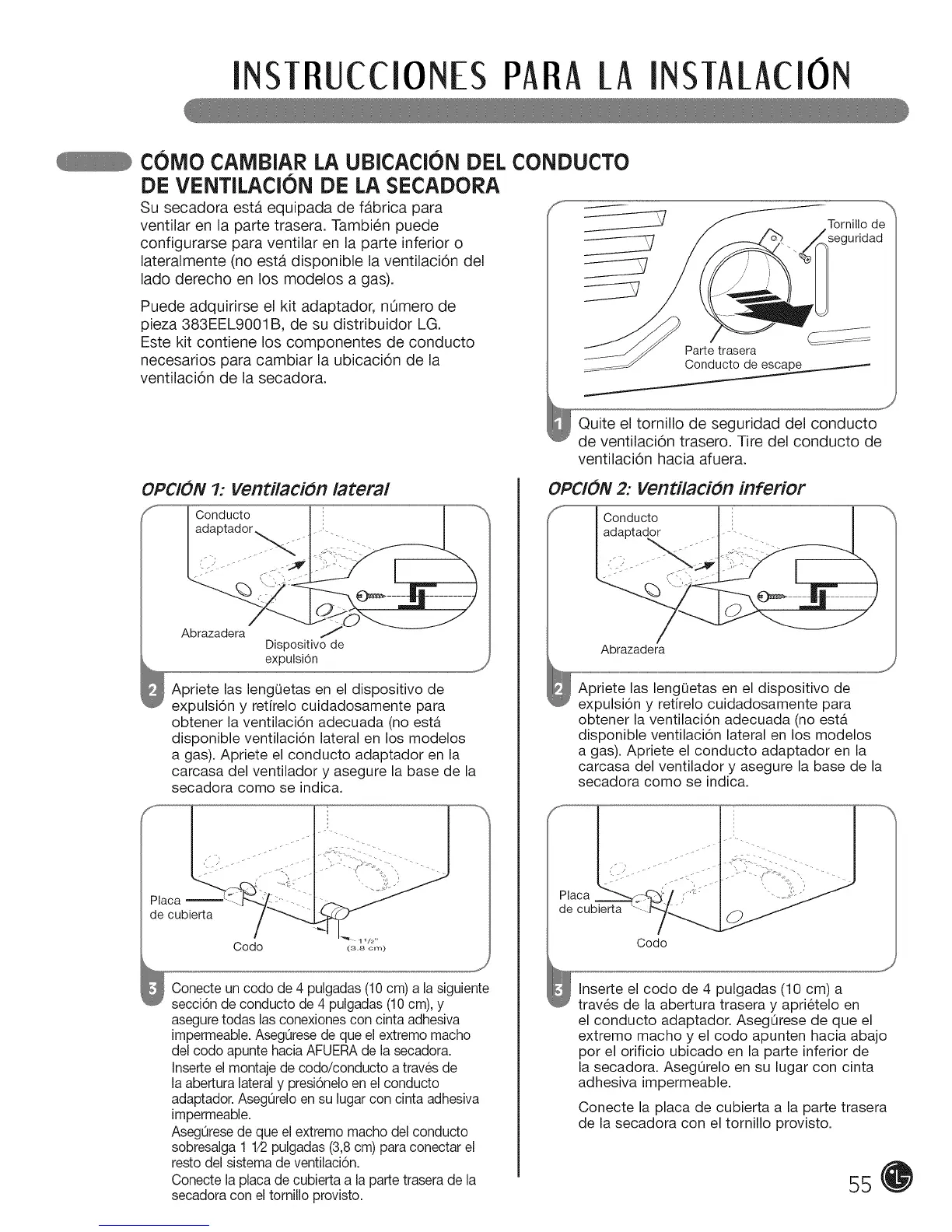

INSTRUcclONESPARA/A INSTA[AclON
C0MO CAMBIAR LA UBICACl0N DEL CONDUCTO
DE VENTILACION DE LA SECADORA
Su secadora esta equipada de fabrica para
ventilar en la parte traserao Tambien puede
configurarse para ventilar en la parte inferior o
lateralmente (no esta disponible la ventilaci6n del
lado derecho en los modelos a gas).
Puede adquirirse el kit adaptador, nOmero de
pieza 383EEL9001B, de su distribuidor LG.
Este kit contiene los componentes de conducto
necesarios para cambiar la ubicaci6n de la
ventilaci6n de la secadora.
Tornillo de
seguridad
_J
Quite el tornillo de seguridad del conducto
de ventilaci6n trasero. Tire del conducto de
ventilaci6n hacia afuera.
OPCION 1: ventilation lateral
Conducto
adaptador_.... -..
Apriete las leng0etas en el dispositivo de
expulsi6n y retirelo cuidadosamente para
obtener la ventilaci6n adecuada (no est_
disponible ventilaci6n lateral en los modelos
a gas). Apriete el conducto adaptador en la
carcasa del ventilador y asegure la base de la
secadora como se indica.
f ....
Placa
de cubierta
Conecte un codo de 4 pulgadas (10 cm) a la siguiente
secci6n de conducto de 4 pulgadas (10 cm), y
asegure todas las conexiones con cinta adhesiva
impermeable. AsegOrese de que el extremo macho
del codo apunte hacia AFUERA de la secadora.
Inserte el montaje de codo/conducto a traves de
la abertura lateral y presi6nelo en el conducto
adaptador. Aseg0relo en su lugar con cinta adhesiva
impermeable.
Aseg0rese de que el extremo macho del conducto
sobresalga 1 1/2pulgadas (3,8 cm) para conectar el
resto del sistema de ventilaci6n.
Conecte la placa de cubierta a la parte trasera de la
secadora con el tomillo provisto.
OPCION 2: ventilation inferior
Conducto
adaptador - ....
Abrazadera
Apriete las leng0etas en el dispositivo de
expulsi6n y retirelo cuidadosamente para
obtener la ventilaci6n adecuada (no est_
disponible ventilaci6n lateral en los modelos
a gas). Apriete el conducto adaptador en la
carcasa del ventilador y asegure la base de la
secadora como se indica.
Placa
de cubierta
....I"
Codo
J
Inserte el codo de 4 pulgadas (10 cm) a
traves de la abertura trasera y aprietelo en
el conducto adaptador. AsegQrese de que el
extremo macho y el codo apunten hacia abajo
pot el orificio ubicado en la parte inferior de
la secadora. AsegQrelo en su lugar con cinta
adhesiva impermeable.
Conecte la placa de cubierta a la parte trasera
de la secadora con el tomillo provisto.
