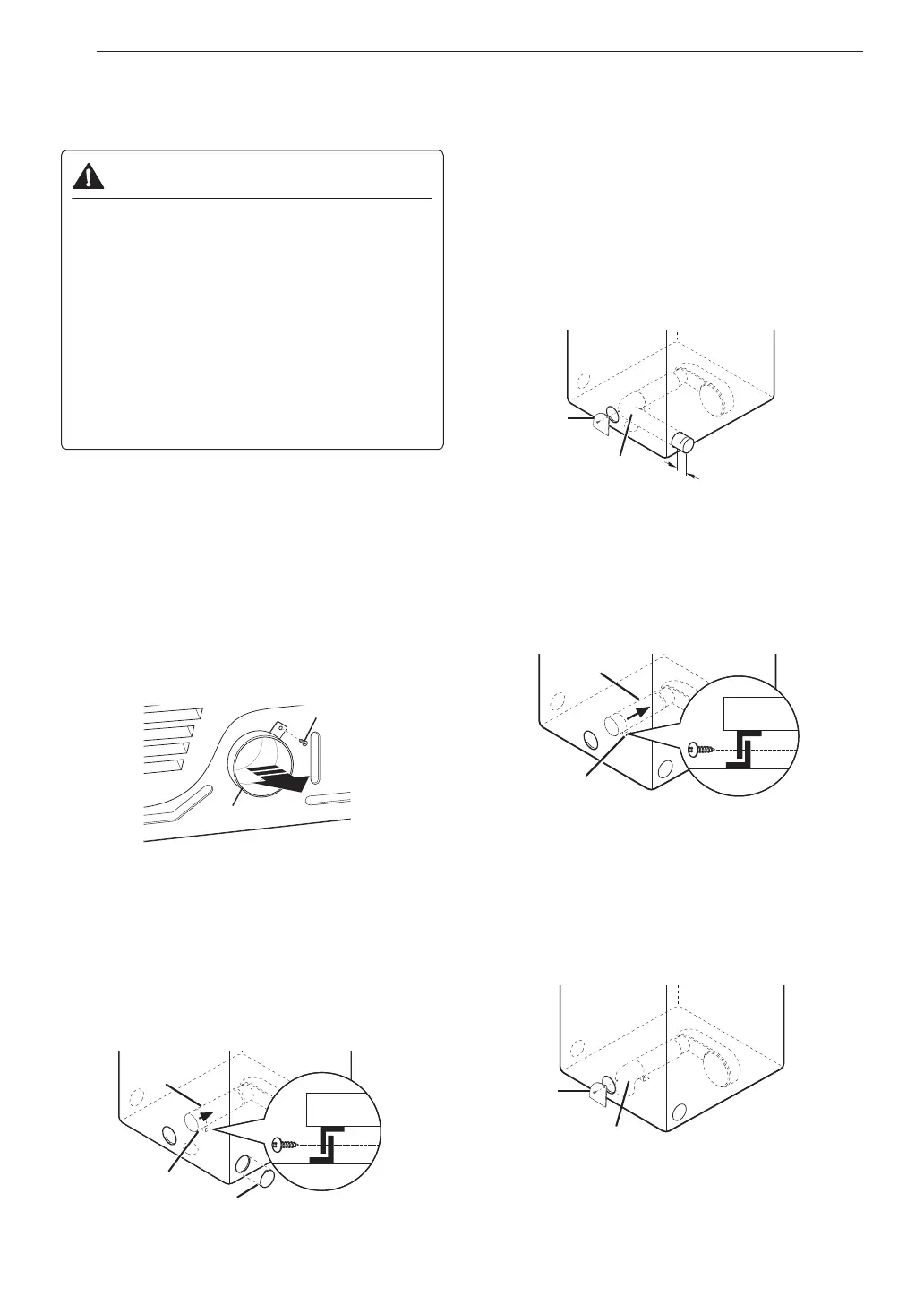

18 INSTALLATION
Installation de la ventilation
latérale.
AVERTISSEMENT
Pour réduire le risque de blessure grave, de
mort ou de dommages matériels, respectez les
mesures de sécurité élémentaires qui incluent les
suivantes :
• Portez des gants à longs poignets et des lunettes de
sécurité.
• Utilisez une bouche d'évacuation métallique lourde.
• N'utilisez pas de conduits d'évacuation en plastique
ou en aluminium mince.
• Nettoyez les conduits d'évacuation existants avant
d'installer la sécheuse.
Votre nouvelle sécheuse est configurée de façon à ce
que l'air s'évacue par l'arrière. Elle peut aussi évacuer
l'air par le dessous ou par le côté (l'évacuation par le côté
droit n'est pas possible sur les modèles au gaz).
Vous pouvez acheter la trousse d'adaptation chez votre
détaillant LG (nº de pièce 383EEL9001B). Cette trousse
contient les composants nécessaires pour changer
l'emplacement de l'évacuation d'air de la sécheuse.
1
Enlevez la vis de retenue du conduit d'évacuation
arrière. Retirez le conduit d'évacuation.
Vis de retenueVis de retenue
Conduit d'évacuation arrièreConduit d'évacuation arrière
Option 1 : Évacuation latérale
2
Appuyez sur les attaches de la débouchure désirée
et retirez délicatement la débouchure (l'évacuation
par le côté droit n'est pas possible sur les modèles au
gaz). Raccordez le conduit adaptateur au boîtier de
la soufflante et fixez-le sur la base de la sécheuse,
comme illustré.
Conduit adaptateurConduit adaptateur
SupportSupport
DébouchureDébouchure
3
Assemblez un coude de 4 po (10,2 cm) à la section
de conduit de 4 po (10,2 cm) suivante et recouvrez
tous les joints de ruban à conduit. Assurez-vous
quel'extrémitémâleducoudeestorientéeVERS
L'EXTÉRIEUR de la sécheuse. Insérez l'ensemble
coude-conduit dans l'ouverture latérale et raccordez-
le au conduit adaptateur. Recouvrez le joint de ruban
àconduit.Faitesensortequel'extrémitémâledu
conduit dépasse de 1,5 po (3,8 cm) à l'extérieur pour
le raccordement au reste du système d'évacuation.
Fixez la plaque d'obturation à l'arrière de la sécheuse
avec la vis de la trousse.
Plaque d'obturationPlaque d'obturation
Raccord coudéRaccord coudé
1½" (38 mm)1½" (38 mm)
Option 2 : Évacuation par le dessous
2
Raccordez le conduit adaptateur au boîtier de la
soufflante et fixez-le sur la base de la sécheuse,
comme illustré.
Conduit adaptateurConduit adaptateur
SupportSupport
3
Insérez le coude de 4 po (10,2 cm) dans l'ouverture
inférieure et raccordez-le au conduit adaptateur,
enveillantàcequel'extrémitémâleducoudesoit
orientée vers l'ouverture pratiquée dans le panneau
inférieur de la sécheuse. Recouvrez le joint de ruban
à conduit. Fixez la plaque d'obturation à l'arrière de la
sécheuse avec la vis de la trousse.
Plaque d'obturationPlaque d'obturation
Raccord coudéRaccord coudé
