30 INSTALLATION

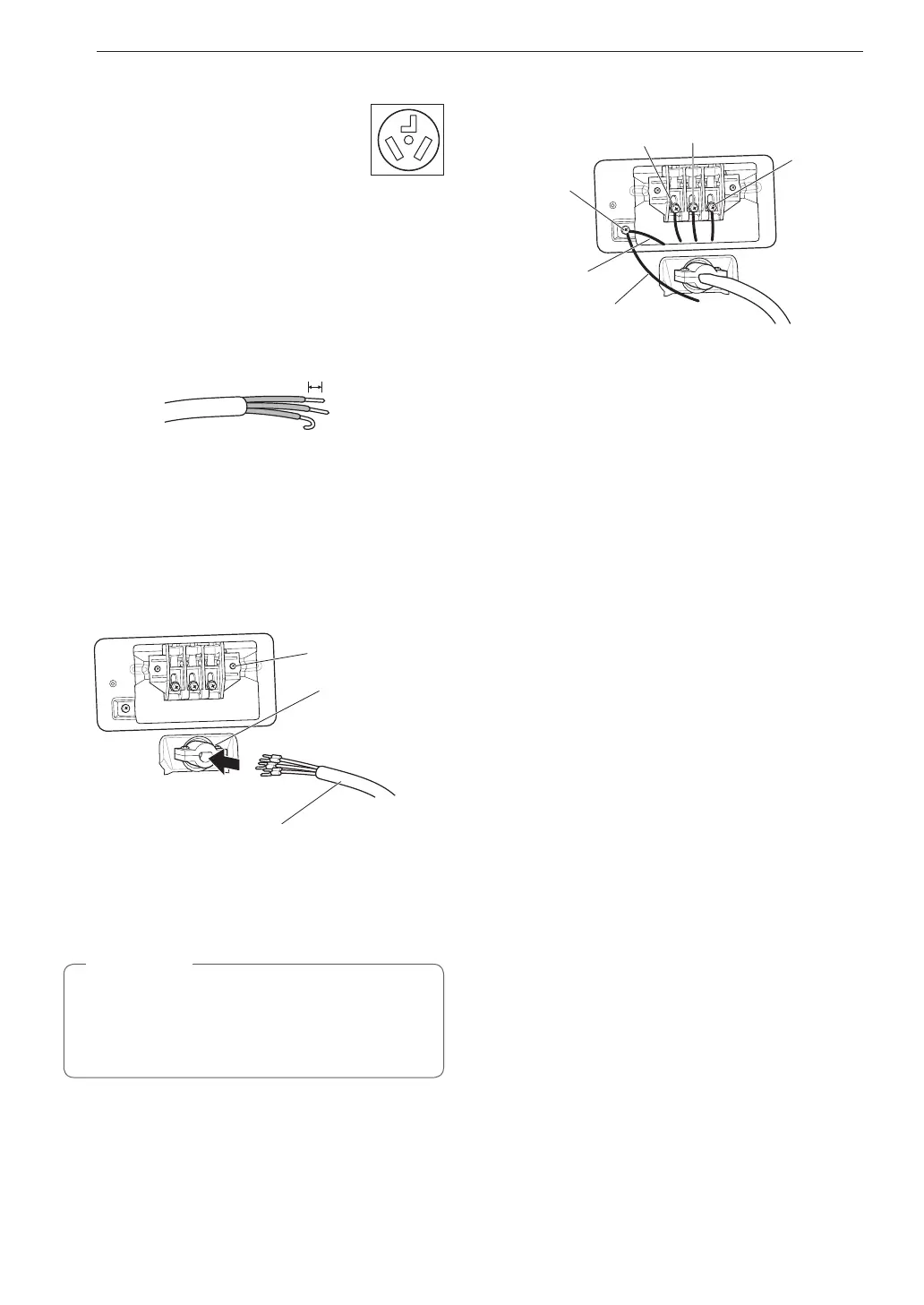

Connexion directe – trois ls
•
L'installation à trois fils est INTERDITE
dans les nouvelles constructions à partir du
1
er
janvier 1996.
•
Un serre-câble homologué UL est requis.
•
Utilisez un câble homologué UL à trois fils de cuivre nº 10
AWG minimum. Laissez un jeu de câble d'au moins 5 pi
(1,5 m) pour faciliter l'enlèvement et la remise en place de la
sécheuse.
1
Découpez 3 ½ po (8,9 cm) de l'enveloppe extérieure
du câble. Enlevez 1 po (2,5 cm) d'isolant de chaque fil.
Recourbez en crochet le bout des trois fils raccourcis.
1 po (2,5 cm)
2
Enlevez le couvercle d'accès du bloc de jonction situé
dans la partie supérieure du dos de la sécheuse.
3
Installez un serre-câble homologué UL dans l'ouverture
du cordon d'alimentation.
4
Insérez dans le serre-câble le cordon d'alimentation
à trois fils de cuivre nº 10 AWG minimum préparé à
l'étape 1.
Bloc du
terminal
Réducteur de
tension approuvé
par l’UL
Cordon d’alimentation à
troislsapprouvéparl’UL
5
Fixez les deux fils de courant (noir et rouge) du cordon
d'alimentation aux vis extérieures du bloc de jonction.
6
Fixez le fil neutre (blanc) à la vis centrale du bloc de
jonction.
REMARQUE
Cette sécheuse est fournie avec le conducteur neutre
mis à la masse. Si vous souhaitez utiliser un cordon
d’alimentation à trois fils et que la réglementation le
permet, assurez-vous que le fil de masse blanc est
connecté à la vis de masse verte.
7
Branchez le fil de mise à la masse extérieur (si les codes
locaux le demandent) à la vis de mise à la masse verte.
8
Serrez toutes les vis solidement.
9
Replacez le couvercle d'accès sur le bloc de jonction.
Sous
tension
(rouge)
Neutre
(blanc)
Sous tension
(noir)
Vis de
masse
Fil de masse externe (si la
réglementation locale l’exige)
Fil blanc des
lscouplésde
la sécheuse
Vérification finale de
l'installation
Une fois complétée l’installation de la sécheuse à son
emplacement définitif, effectuez les essais de la page suivante
(Essai d'installation et vérification des conduits d'évacuation)
pour vérifier si l'appareil fonctionne adéquatement et évaluer
l’état des conduits.
Essai du module de chauffage de la
sécheuse
MODÈLES AU GAZ
Fermez la porte de la sécheuse, appuyez sur le bouton
POWER pour démarrer la sécheuse et choisissez un réglage
de chaleur. Au démarrage de la sécheuse, le dispositif
d’allumage devrait enflammer le brûleur principal.
MODÈLES ÉLECTRIQUES
Fermez la porte de la sécheuse, appuyez sur le bouton
POWER pour démarrer la sécheuse et choisissez un réglage
de chaleur. L’air évacué devrait être chaud après trois minutes
de fonctionnement.
Vérication du débit d'air
Pour bien fonctionner, la sécheuse a besoin d'un débit
d’air adéquat. On peut évaluer le débit d’air en mesurant la
pression statique dans le conduit d'évacuation d'air. Placez
un manomètre sur le conduit d’évacuation d'air à environ
2 pi (60,9 cm) de la sécheuse. La pression statique dans le
conduit d'évacuation ne doit pas dépasser 0,6 po (1,5 cm). Le
fonctionnement de la sécheuse doit être vérifié sans charge.
Vérication du niveau
Une fois la sécheuse installée à son emplacement définitif,
revérifiez si elle est au niveau. Assurez-vous qu'elle est au
niveau d’avant en arrière et d’un côté à l’autre, et que les
quatre pieds de nivellement sont fermement posés sur le
plancher.
