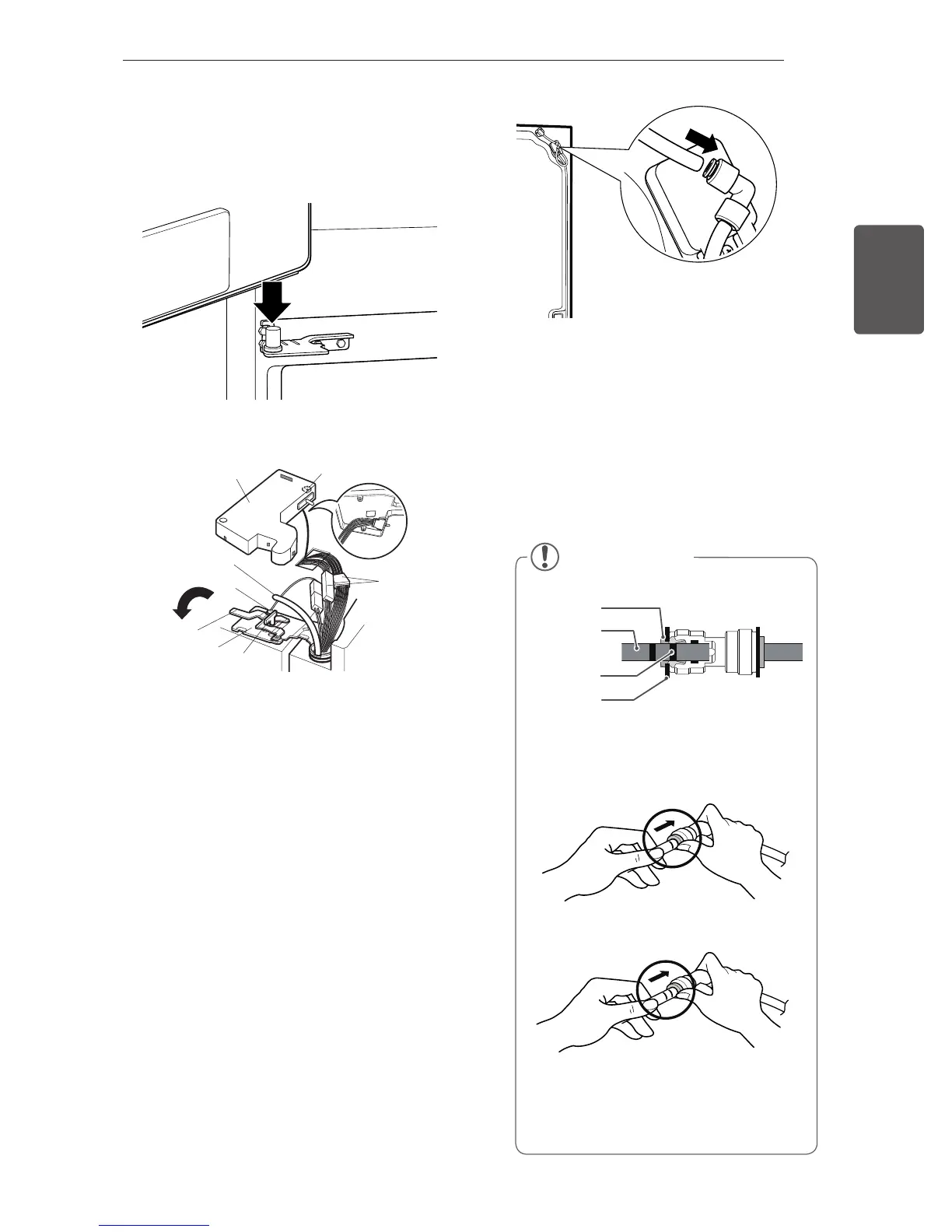

1
Placez la porte sur la charnière du milieu.
2
Placez la charnière supérieure (7) sur la
manette du levier de la charnière (8) et
insérez-la.
3
Faites tourner le levier (6) dans le sens des
aiguilles d’une montre afin de resserrer la
charnière.
4
Posez les vis de maintien (5) et branchez
les deux fils (4).
5
Poussez le tuyau d’eau (3) situé en haut
de la porte gauche jusqu’à l’insérer dans le
trou situé devant la charnière gauche au-
dessus du cabinet jusqu’à ce qu’il ressorte
par l’arrière.v
6
Insérez le tuyau d’eau (3) dans l’embout
jusqu’à ne plus voir qu’une strie. Insérez
entièrement la protection (15mm).
7
Accrochez les languettes au côté gauche
de la charnière (1), sous les bords de la
charnière supérieure (7) et remettez la
protection en place.
8
Insérez et serrez la vis de protection (1).
Montage de la porte gauche du
réfrigérateur
Installez la porte gauche du réfrigérateur une
fois que la porte droite est installée.
REMARQUE
1) Appuyer doucement sur le Collet et
insérer le tube jusqu’à ce qu’une seule
ligne apparaisse sur le tube.
(Correcte)
(Incorrecte)
2) Tirer sur le tube pour s’assurer que le
tube soit bien serré, puis insérer le clip.
Bague de
serrage
Tuyau
Insertion
de ligne
Attache
9
Insérez l’arrivée d’eau au moins aux
5/8èmes (15mm) dans l’embout.
10
Accrochez la languette à la protection, du
côté sur lequel la porte pivote, sous le
câble partant du haut du coffre.
11
Remettez la protection en place. Posez et
serrez la vis de protection.
