10
a ANTENNA IN (FROM ANT)
Raccordez l’antenne sur cette borne.
b COMPONENT OUTPUT (Y P
B PR)
Reliez-la à un téléviseur avec des prises
d’entrée Y P
B PR.
c INPUT 1 (VIDÉO/AUDIO (Gauche / Droite))
Pour raccorder la sortie audio/vidéo d’une
source extérieure (système audio,
téléviseur/moniteur, magnétoscope,
caméscope).
d Cordon d’alimentation secteur
Branchez-le à la source d’alimentation
électrique.
e ANTENNA OUT (TO TV)
Raccordez à la TV avec les entrées de
l’ANTENNE coaxiale.
f COAXIAL [COAXIALE] (SORTIE AUDIO
DIGITALE)
Pour raccorder un dispositif audio numérique
(coaxial).
g
AUDIO OUTPUT
(Gauche / Droite)
Raccordez à la TV ou à un autre équipement
avec l’entrée audio.
h VIDEO/AUDIO OUTPUT (Gauche / Droite)
Reliez à une téléviseur ayant des prises d’entrée
vidéo/audio.

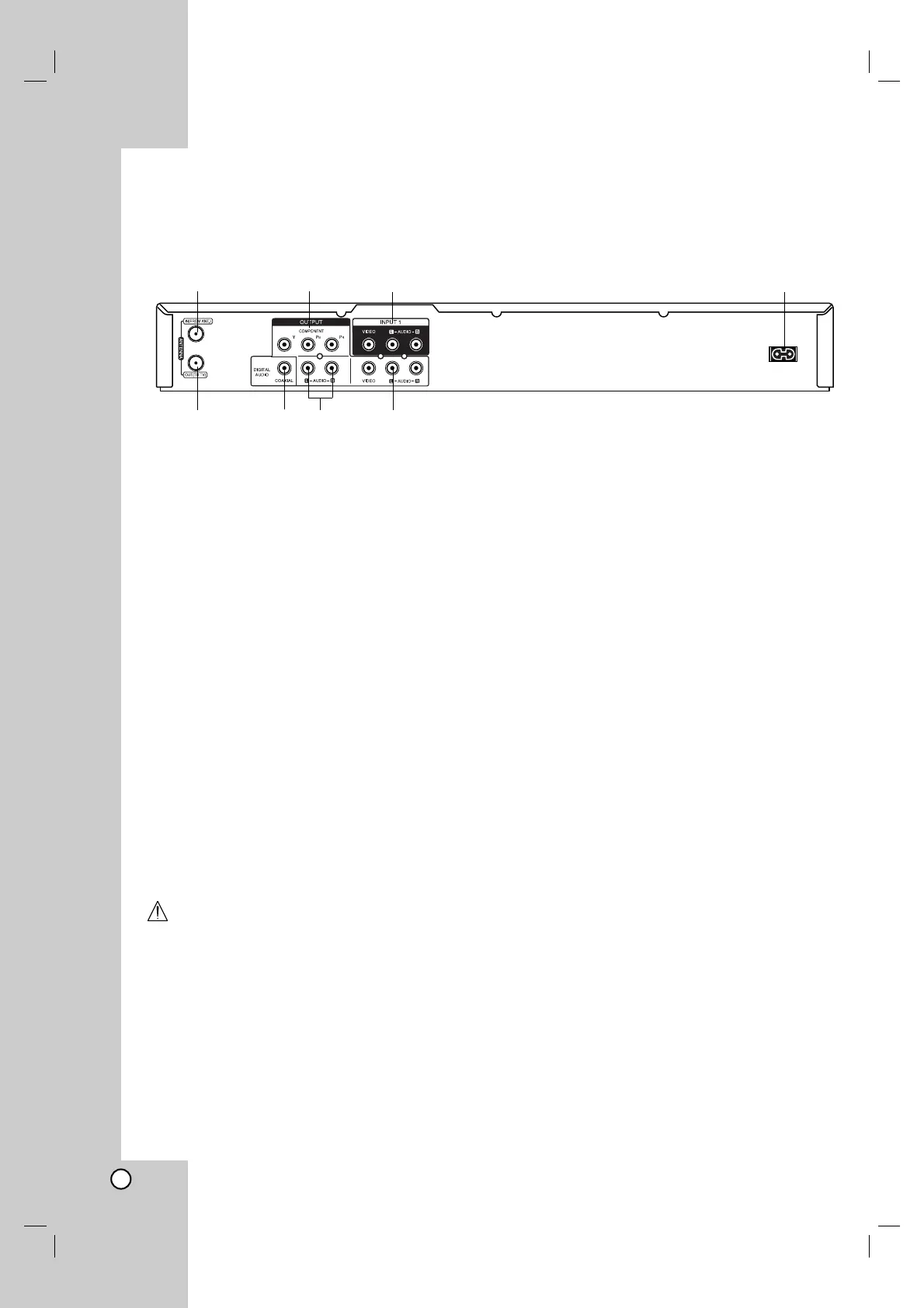

Panneau arrière
Branchements et réglages
Attention
Ne touchez pas les goujons intérieurs des jacks sur le panneau arrière.
Le renvoi électrostatique peut endommager l'unité de façon permanente.
abc d
efgh
