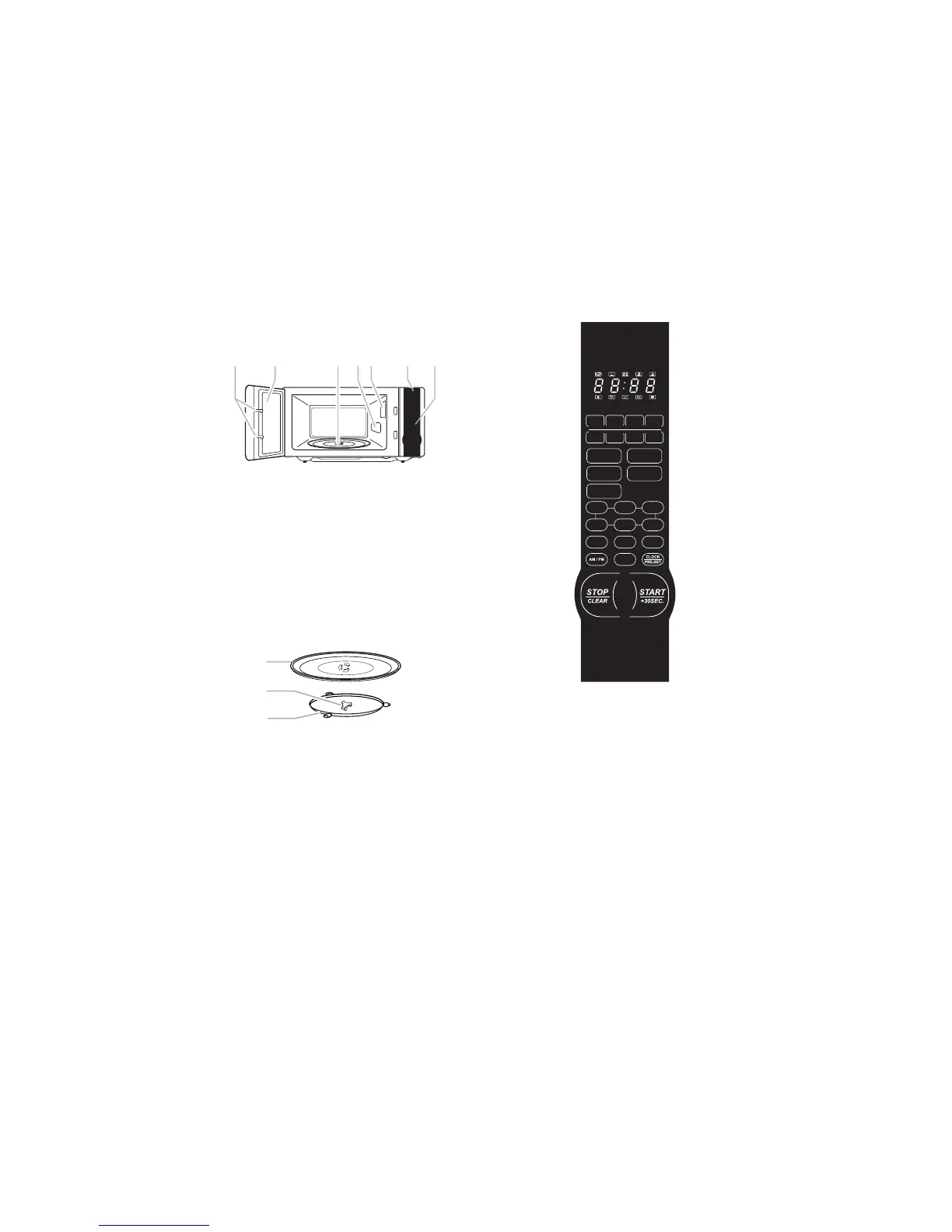

PARTES Y CARACTERÍSTICAS
Este manual corresponde a varios modelos diferentes.
El modelo que usted adquirió puede presentar sólo
algunas de las características que aparecen aquí o
todas ellas. El aspecto del modelo que usted adquirió
puede ser algo diferente de las ilustraciones que
aparecen en el manual.
A. Traba de seguridad de la puerta
B. Malla metálica de protección para la puerta
C. Plato giratorio de vidrio
D. Tapa de la ranura de ingreso a la cavidad
E. Luz del horno
F. Visor
G. Panel de control
Plato giratorio
A. Plato giratorio
B. Eje
C. Soporte
El plato giratorio puede rotar en ambas dirección para
obtener una cocción más pareja. Para obtener mejores
resultados, no ponga en funcionamiento el horno sin el
plato giratorio colocado en su lugar. Consulte la sección
“Ayuda o Servicio” para realizar el pedido de alguna
parte.
Para instalar:
1. Coloque el eje en el orificio que se encuentra en el
centro de la base de la cavidad del horno.
2. Coloque el soporte en la base de la cavidad del
horno.
3. Coloque el plato giratorio en el soporte. Coloque las
partes elevadas y curvas en el centro de la
base del
plato giratorio entre los tres rayos del eje.
CONTROL DE HORNO DE
MICROONDAS
Visor
Cuando el horno se conecte por primera vez a la
corriente eléctrica, la leyenda “0:00” aparecerá en el
visor. Si en algún otro momento aparece la leyenda
“0:00” en el visor, significa que hubo un corte de
corriente. Vuelva a programar el reloj si es necesario.
Consulte la sección “Reloj”. Cuando
el horno está en
uso, el visor muestra el tiempo de cocción restante.
Cuando el horno no está en uso, en el visor aparece la
hora del día (si se ha programado el reloj para mostrar
la hora) o el tiempo restante fijado en el temporizador.
C
A
B
7
A B CDE F G
789
0
WEIGHT
DEFROST
TIME
DEFROST
KITCHEN
TIMER
MEMORY
POWER
POPCORN
POTATO PIZZA
DINNER
PLATE
SOUP
FRESH
VEGETABLE
FROZEN
VEGETABLE
BEVERAGE
EXPRESS COOK
123
456
