Penamaan komponen
MENGOPERASIKAN (Gb. 25)
PERHATIAN:
Sebelum melakukan pekerjaan apa pun pada bilah
pemandu atau rantai, selalu matikan mesin dan tarik
lepas cop busi dari busi (lihat “Mengganti busi”).
Selalu kenakan sarung tangan pelindung!
PERHATIAN:
Jangan menghidupkan gergaji sampai gergaji telah
dirakit lengkap dan diperiksa!
Memasang bilah pemandu dan rantai gergaji (Gb. 26)
Gunakan kunci pas universal yang disertakan bersama
gergaji rantai untuk pekerjaan berikut ini.
Letakkan gergaji rantai di atas permukaan yang stabil dan
lakukan langkah-langkah berikut ini untuk memasang
bilah pemandu dan rantai:
Nonaktifkan rem rantai dengan menarik pelindung tangan
(1) sesuai dengan arah tanda panah.
Kendurkan mur penahan (2).
Dengan hati-hati rentangkan penutup roda gerigi (3), tarik
penutup ini dari kancingnya (4), dan lepaskan.
Putar sekrup penyetel rantai (5) ke kiri (berlawanan arah
jarum jam) sampai pasak (6) berada di perhentian yang
benar. (Gb. 27 & 28)
Posisikan bilah pemandu (7). (Gb. 29)
Angkat rantai (9) di atas roda gerigi (10). Dengan
menggunakan tangan kanan, pandu rantai ke dalam alur
pemandu atas (11) pada bilah pemandu. (Gb. 30)
Perhatikan bahwa tepi/mata pemotong di sepanjang
bagian atas rantai harus menunjuk ke arah tanda
panah!
Tarik rantai (9) mengitari hidung (12) bilah pemandu
sesuai arah tanda panah.
Tarik bilah pemandu dengan tangan sepenuhnya ke arah
hidungnya. Pastikan bahwa bilah rantai terpasang pas
pada alur bilah pemandu. (Gb. 31)
Pertama, dorong penutup roda gerigi (3) masuk ke dalam
kancingnya (4). Pastikan bahwa pasak (8) dari
pengencang rantai berada di dalam lubang pada bilah
pemandu. Kemudian dorong ke atas baut penahan sambil
mengangkat rantai gergaji (9) ke atas penangkap rantai
(13).
Secara manual kencangkan mur penahan (2). (Gb. 32)
Mengencangkan rantai gergaji
Putar sekrup penyetel rantai (5) ke kanan (searah jarum
jam) sampai rantai masuk ke dalam alur pemandu pada
sisi bawah bilah (lihat lingkaran).
Angkat sedikit ujung bilah pemandu dan putar sekrup
penyetel rantai (5) ke kanan (searah jarum jam) sampai
rantai menempel pada sisi bawah bilah pemandu.
Dengan masih menahan ujung bilah pemandu sedikit
terangkat, kencangkan mur penahan (2) dengan kunci
pas universal. (Gb. 33)
22
21
20
19
18
17
16
15
14
13
11
10
9
7
5
4
8
6
3
2
1
15
12

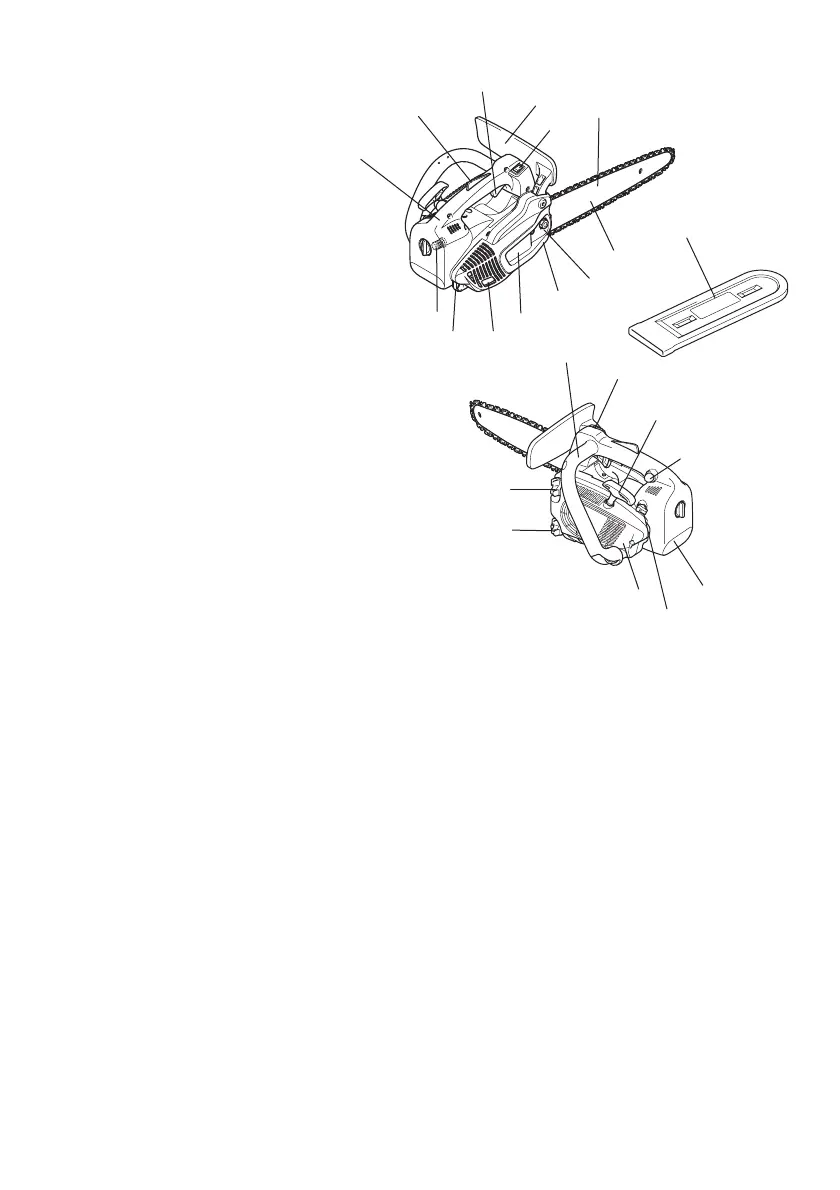

1. Gagang belakang
2. Tombol kunci pengaman (kunci gas)
3. Tuas gas
4. Pelindung tangan (lepaskan untuk rem
rantai)
5. Rantai
6. Bilah pemandu
7. Wadah bilah pemandu
8. Mur penahan
9. Penangkap rantai (peranti keselamatan)
10. Penutup roda gerigi
11. Knalpot
12. Busi
13. Pegangan depan (gagang pipa)
14. Pegangan starter
15. Sakelar I/STOP (sakelar hubung-singkat)
16. Karabiner atau titik pemasangan tali
17. Tutup tangki oli
18. Rumah kipas dengan rangkaian starter
19. Tutup tangki bahan bakar
20. Tutup filter udara
21. Tuas cuk
22. Pompa pemancing
