Poser le disque de contrainte (8) sur l’arbre, visser la vis (9) à
l’intérieur et la serrer à la main.
Tourner lentement le disque à découper jusqu’à ce que le trou
d’arrêt de la poulie à courroie trapézoïdale soit visible dans le
couvercle de l’adaptateur de coupe (10).
Enfoncer entièrement le tournevis coudé (2). L’arbre est main-
tenant bloqué.
Bien serrer la vis au moyen de la clé combinée (1).
NOTE: Bien serrer la vis (30 ± 2 Nm). Le disque à découper
risque sinon de se tordre.
Monter le disque à découper
Vérier si le disque à découper est en bon
état, voir CONSIGNES DE SECURITE page 39.
Dévisser la vis (9) et retirer le disque de contrainte (8).
Poser le disque à découper (5) sur l’arbre (7).
Note: Le diamètre intérieur du disque à découper doit corres-
pondre exactement à l’arbre. Si le diamètre intérieur est plus
grand, il doit être compensé par une bague d’adaptation (*).
Observer le sens de rotation du disque à découper si mar-
qué sur celui-ci.
MISE EN ROUTE
ATTENTION:
Pour tout travail effectué sur la découpeuse, il est impératif
de mettre le moteur hors tension, de retirer la che de la
bougie et de porter des gants de protection!
ATTENTION:
La découpeuse ne peut être mise en marche qu’après le
montage complet!
Schématique

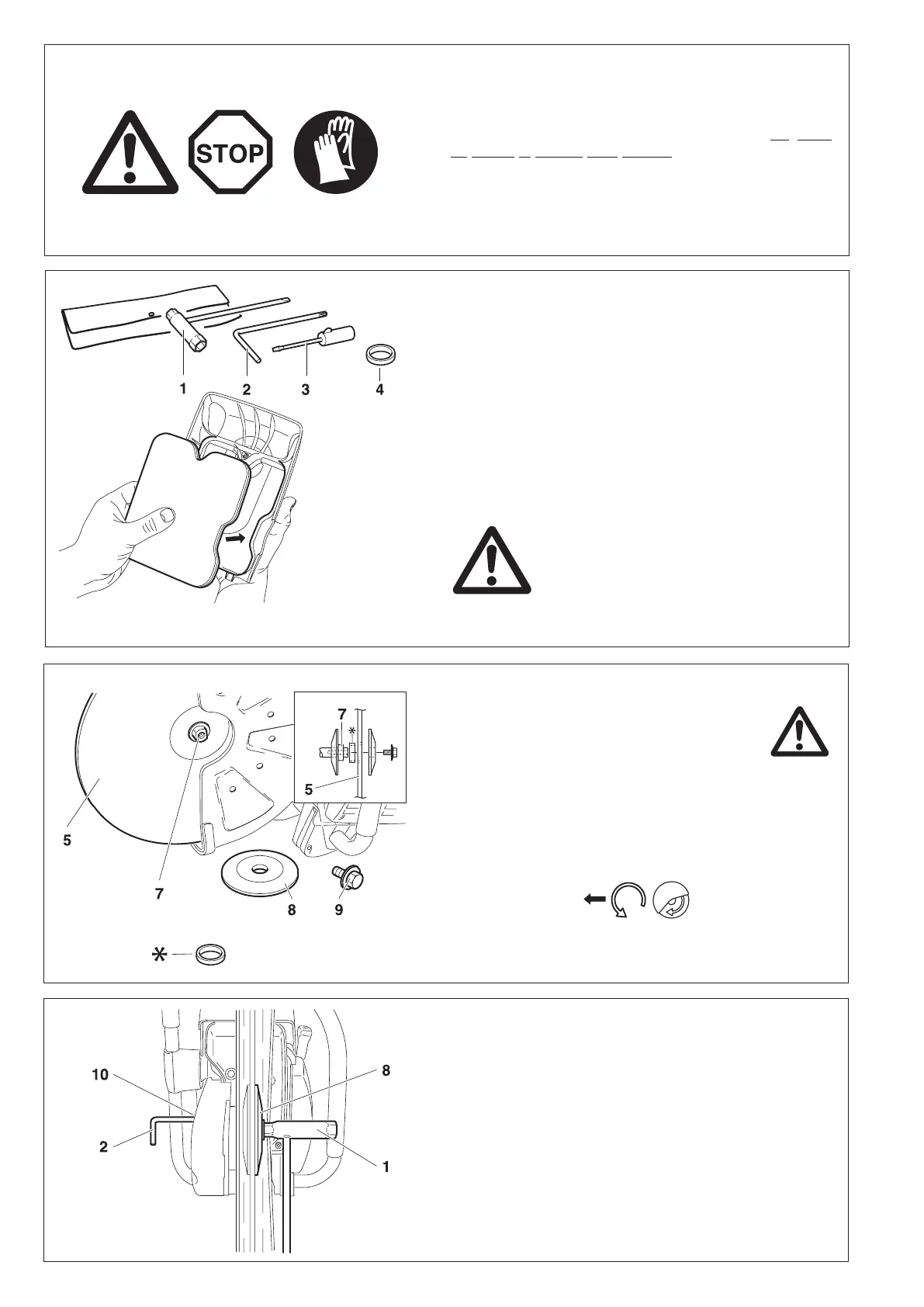

Pour les travaux suivants, utilisez l’outillage compris dans la
fourniture:
1. Clé combinée SW 13/19
2. Tournevis coudé
3. Tournevis (pour le réglage du carburateur)
4. Bague d’adaptation (pas toujours fournie)
Poser la découpeuse sur un support stable et effectuer les
opérations suivantes pour le montage du disque à découper:
Uniquement pour les modèles DPC8141 et 8142
Pas de ltre à air monté !
Monter le ltre en mousse lubrié (pré-l-
tre) avant la mise en route, comme montré
sur le dessin ci-contre ! Pour cela, retirer le
couvercle du ltre (voir Chapitre Nettoyage
/ Remplacement du ltre à air). Bien modeler
le ltre en mousse dans l’emballage avant
de l’insérer ; retirer ensuite l‘emballage.
