106
WARNUNG:
Stellen Sie vor dem Zusammenbauen des Heckenschneiders sicher, dass der
Motor ausgeschaltet ist, und ziehen Sie den Zündkerzenstecker ab.
Tragen Sie Schutzhandschuhe!
Schützen Sie die Schneidblätter mit Hilfe der mitgelieferten
Schneidblattabdeckung, bevor Sie das Schneidwerk an den Stab anbringen.

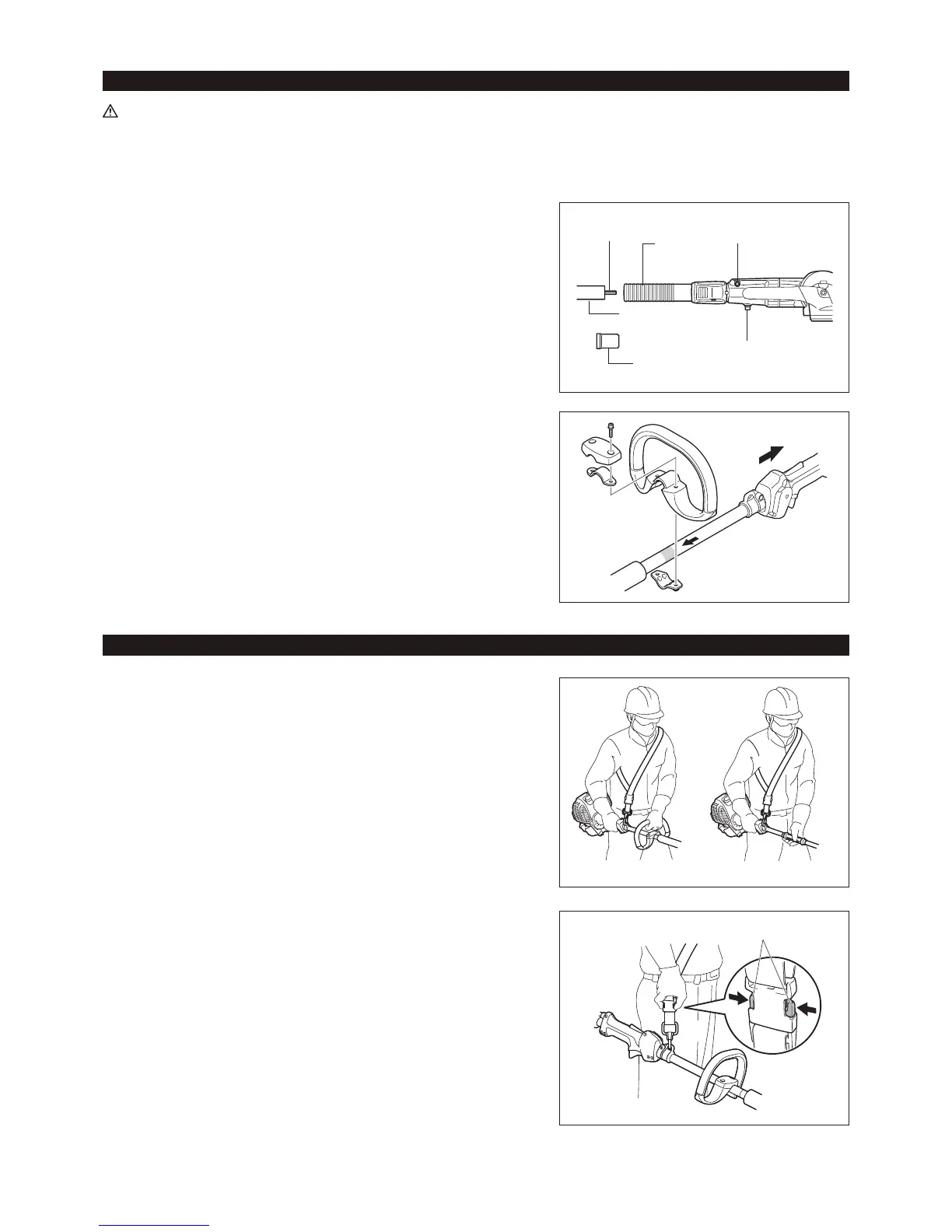

1. Nehmen Sie die Kappe (1) von der Achse ab.
2. Lösen Sie die Schrauben M5 x 16 (2) und M5 x 25 (3).
3. Schieben Sie die Achse (4) in die Abdeckung (5) ein.
HINWEIS: Achten Sie darauf, dass die Achse vollständig in die Abdeckung
eingeschoben ist (ca. 237 mm/9-3/8”).
Wenn sich die Achse nicht problemlos einschieben lässt, drehen Sie die
Antriebswelle (6) etwas, und versuchen Sie es erneut.
4. Stellen Sie sicher, dass die Achse ordnungsgemäß eingeschoben ist, und ziehen
Sie anschließend die Schrauben M5 x 16 und M5 x 25 fest.
BEFESTIGUNG DES GRIFFS (für EN4950H)
- Befestigen Sie den Bügelgriff wie dargestellt auf die Achse.
- Positionieren Sie den Bügelgriff vor den Pfeilen, damit die Griffe einen
ausreichenden Abstand voneinander haben.
Anleitung zum Tragen des Umhängeriemens
- Tragen Sie den Umhängeriemen über der linken Schulter.
- Halten Sie die Stabheckenschere auf der rechten Seite Ihres Körpers.
- Befestigen Sie den Träger an den gelieferten Einhänger auf der
Stabheckenschere und passen Sie die Länge des Trägers an, damit Sie dadurch
eine angenehme Arbeitsposition bekommen.
Abtrennung
- Drücken Sie im Notfall die Einrastungen (1) an beiden Seiten, und Sie können
das Werkzeug von sich abtrennen.
Gehen Sie äußerst vorsichtig vor, damit Sie jederzeit die Kontrolle über die
Maschine behalten. Lassen Sie nicht zu, dass die Maschine in Ihre Richtung oder
in Richtung anderer Personen in Ihrer Nähe abprallt.
WARNUNG: Andernfalls können Sie die Kontrolle über das Werkzeug verlieren,
kann.
MONTAGE
zum Motor
Pfeilmarkierung
(2)
(1)
(4)
(6)
(5)
(3)
EN4950H EN4951SH
(1)
UMHÄNGERIEMEN (Sonderzubehör)
