27 ESPAÑOL
AVISO: No jale fuertemente el gatillo interruptor
sin presionar el botón de desbloqueo. Esto podría
dañar el interruptor.
MONTAJE
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y desconectada antes
de realizar cualquier trabajo en la misma.

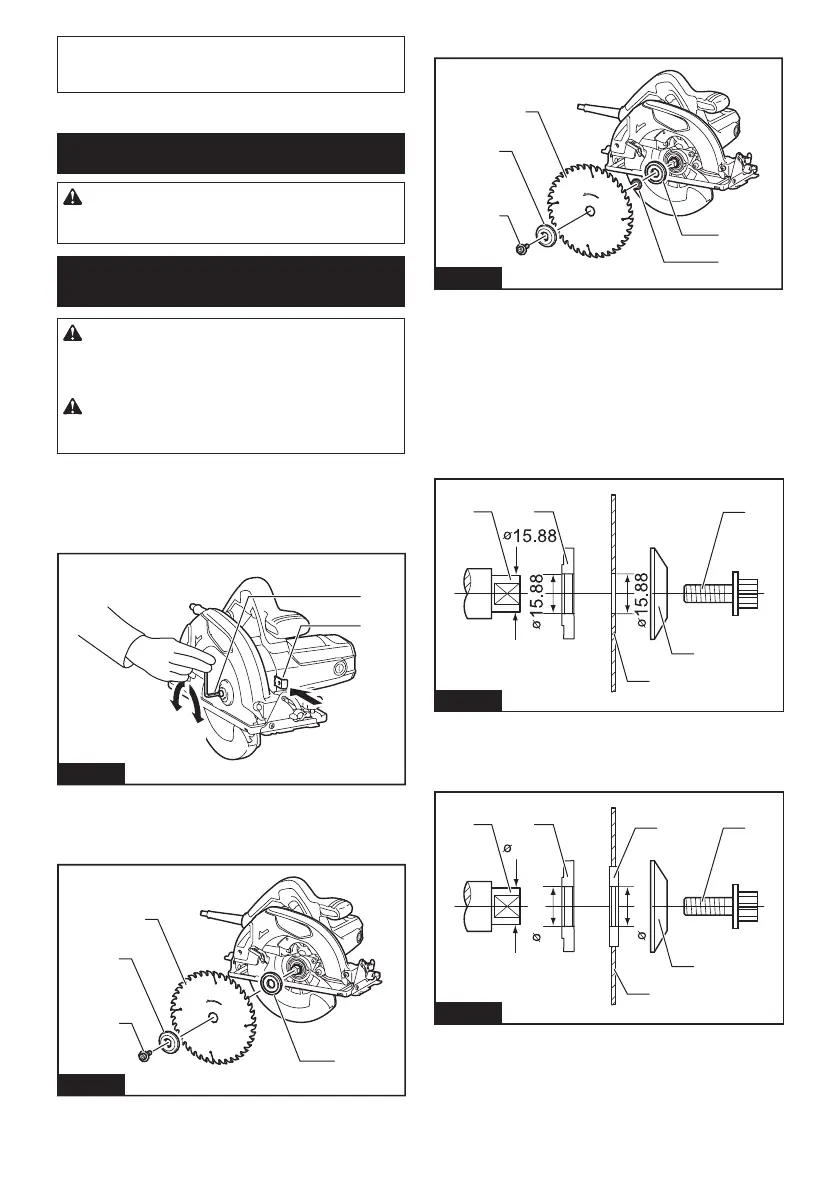

Extracción o instalación del disco
de la sierra circular
PRECAUCIÓN: Asegúrese de que el disco
de la sierra circular esté instalado con los dientes
orientados hacia arriba en la parte delantera de la
herramienta.
PRECAUCIÓN: Utilice solamente la llave
Makita para instalar o extraer el disco de la sierra
circular.
Para quitar el disco de la sierra circular, presione el bloqueo del eje
por completo de forma que el disco de la sierra circular no pueda girar
y use la llave para aojar el perno hexagonal en sentido inverso al de
las manecillas del reloj. Después retire el perno hexagonal, el anillo
(en función del país), la brida exterior y el disco de la sierra circular.
3
4
1
2
Fig.11
► 1. Llave hexagonal 2. Bloqueo del eje 3. Aojar
4. Apretar
Para la herramienta sin anillo
4
2
3
1
Fig.12
► 1. Perno hexagonal 2. Brida exterior 3. Disco de la
sierra circular 4. Brida interior
Para la herramienta con anillo
1
4
2
3
5
Fig.13
► 1. Perno hexagonal 2. Brida exterior 3. Disco de la
sierra circular 4. Anillo 5. Brida interior
Para instalar el disco de la sierra circular, siga el proce-
dimiento de extracción en orden inverso.
Instale la brida interior con su lado ahuecado orientado
hacia afuera sobre el eje de montaje y luego coloque el
disco de la sierra (con el anillo puesto si es necesario),
la brida exterior y el perno hexagonal.
Para la herramienta sin anillo
12
3
4
5
Fig.14
► 1. Eje de montaje 2. Brida interior 3. Disco de la
sierra circular 4. Brida exterior 5. Perno hexagonal
Para la herramienta con anillo
12
3
4
5
6
15.88
15.88
15.88
Fig.15
► 1. Eje de montaje 2. Brida interior 3. Disco de la
sierra circular 4. Brida exterior 5. Perno hexagonal
6. Anillo
