33 FRANÇAIS

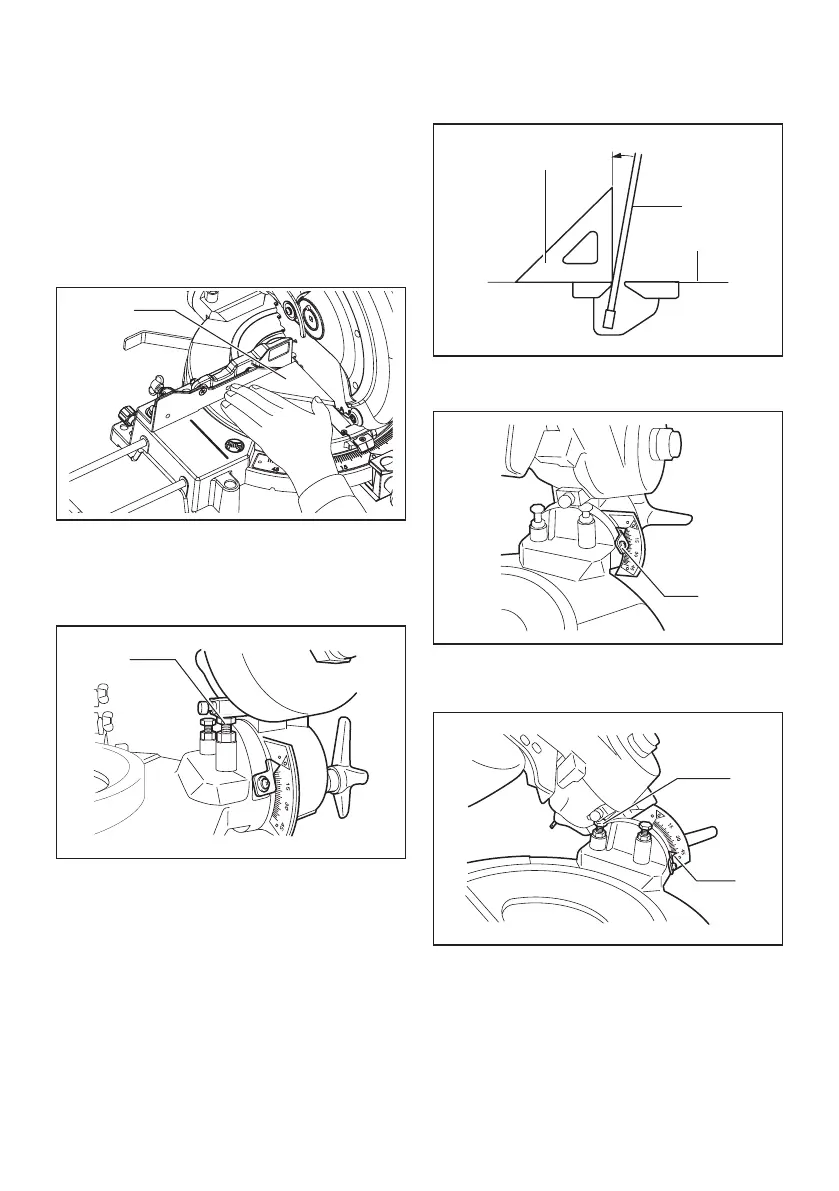

Desserrez le manche qui retient le socle rotatif. Tournez
le socle rotatif jusqu’à ce que le pointeur indique 0° sur
l’échelle de coupe d’onglet. Serrez le manche et desserrez
les boulons hexagonaux qui retiennent le garde de guidage,
à l’aide de la clé. Si le pointeur n’indique pas 0° sur l’échelle
de coupe d’onglet, desserrez la vis qui retient le pointeur,
puis déplacez et xez la plaque de pointeur de sorte que le
pointeur indique 0° sur l’échelle de coupe d’onglet.
Abaissez complètement la poignée et verrouillez-la en
position abaissée en enfonçant le broche de blocage.
Placez le côté de la lame à angle droit par rapport à la
face du garde de guidage à l’aide d’une règle triangu-
laire, d’une équerre de menuisier, etc. Serrez ensuite
fermement les boulons hexagonaux sur le garde de
guidage, dans l’ordre, à partir du côté droit.
1
► 1. Règle triangulaire
Angle de coupe en biseau
Angle de coupe en biseau 0°
1
►
1. Boulon de réglage de l’angle de coupe en biseau 0°
Descendez complètement la poignée et verrouillez-la en
position abaissée en enfonçant le broche de blocage.
Desserrez le bouton à l’arrière de l’outil.
Desserrez l’écrou hexagonal et tournez le boulon de
réglage de l’angle de coupe en biseau 0° du côté droit
du socle rotatif, de deux ou trois tours dans le sens des
aiguilles d’une montre, pour incliner la lame sur la droite.
Placez soigneusement le côté de la lame à angle droit
par rapport à la face supérieure du socle rotatif à l’aide
d’une règle triangulaire, d’une équerre de menuisier,
etc., en tournant le boulon de réglage de l’angle de
coupe en biseau 0° dans le sens contraire des aiguilles
d’une montre. Serrez ensuite l’écrou hexagonal pour
xer le boulon de réglage de l’angle de coupe en biseau
0°, et serrez fermement le bouton.
Assurez-vous que le pointeur du bras indique 0° sur l’échelle
de coupe en biseau. Si le pointeur n’indique pas 0° sur
l’échelle de coupe en biseau, desserrez la vis qui retient le
pointeur, puis déplacez et xez la plaque de pointeur de sorte
que le pointeur indique 0° sur l’échelle de coupe en biseau.
1
2
3
► 1. Règle triangulaire 2. Lame de scie 3. Face supé-
rieure du socle rotatif
1
► 1. Pointeur
Angle de coupe en biseau 45°
1
2
► 1. Boulon de réglage de l’angle de coupe en biseau
45° 2. Pointeur
N’ajustez l’angle de coupe en biseau 45° qu’après avoir
ajusté l’angle de coupe en biseau 0°.
Pour ajuster l’angle de coupe en biseau 45° à gauche, desser-
rez le bouton et inclinez la lame complètement vers la gauche.
Assurez-vous que le pointeur du bras indique 45° sur
l’échelle de coupe en biseau du bras.
Si le pointeur n’indique pas 45°, tournez le boulon de
réglage de l’angle de coupe en biseau 45° du côté
gauche du bras jusqu’à ce que le pointeur indique 45°.
