42 ESPAÑOL
1

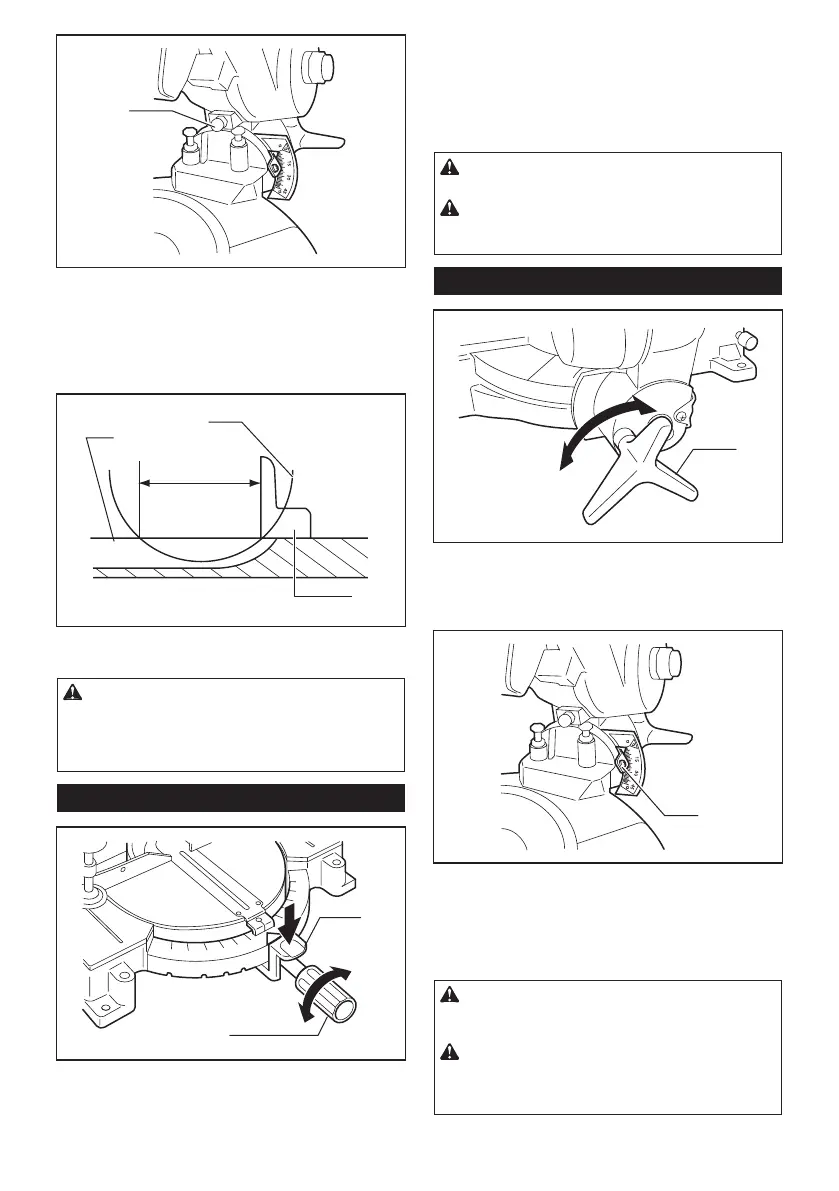

► 1. Perno de ajuste
Con la herramienta desconectada, gire el disco manual-
mente mientras sostiene el mango completamente
hacia abajo para asegurarse de que el disco no haga
contacto con ninguna pieza de la base inferior. Reajuste
ligeramente, en caso necesario.
2
1
3
130mm(5-1/8")
► 1. Supercie superior de la base giratoria
2. Periferia del disco 3. Guía lateral
PRECAUCIÓN: Después de instalar un disco
nuevo, asegúrese siempre de que el disco no
haga contacto con ninguna pieza de la base infe-
rior al bajar el mango por completo. Siempre haga
esto con la herramienta desconectada.
Ajuste del ángulo de inglete
1
2
► 1. Palanca de bloqueo 2. Perilla
Aoje la empuñadura girando en sentido inverso al de
las manecillas del reloj. Gire la base giratoria mientras
presiona hacia abajo la palanca de bloqueo. Una vez
que haya desplazado la empuñadura hasta la posición
donde el marcador indique el ángulo deseado en la
escala de inglete, apriete rmemente la empuñadura en
el sentido de las manecillas del reloj.
PRECAUCIÓN: Antes de girar la base, asegú-
rese de subir completamente la empuñadura.
PRECAUCIÓN: Luego de cambiar el ángulo
de inglete, siempre asegure la base giratoria
ajustando la perilla rmemente.
Ajuste del ángulo de bisel
1
► 1. Perilla
Para ajustar el ángulo de bisel, aoje la perilla en la
parte posterior de la herramienta en sentido inverso al
de las manecillas del reloj.
1
► 1. Marcador
Empuje el mango hacia la izquierda para inclinar el
disco de la sierra hasta que el marcador indique el
ángulo deseado en la escala de bisel. Luego apriete la
perilla rmemente en el sentido de las manecillas del
reloj para asegurar el brazo.
PRECAUCIÓN: Cuando incline el disco
de la sierra, asegúrese de levantar el mango
completamente.
PRECAUCIÓN: Después de cambiar el
ángulo de bisel, siempre asegure el brazo ajus-
tando la palanca en el sentido de las manecillas
del reloj.
