8
DEUTSCH
D

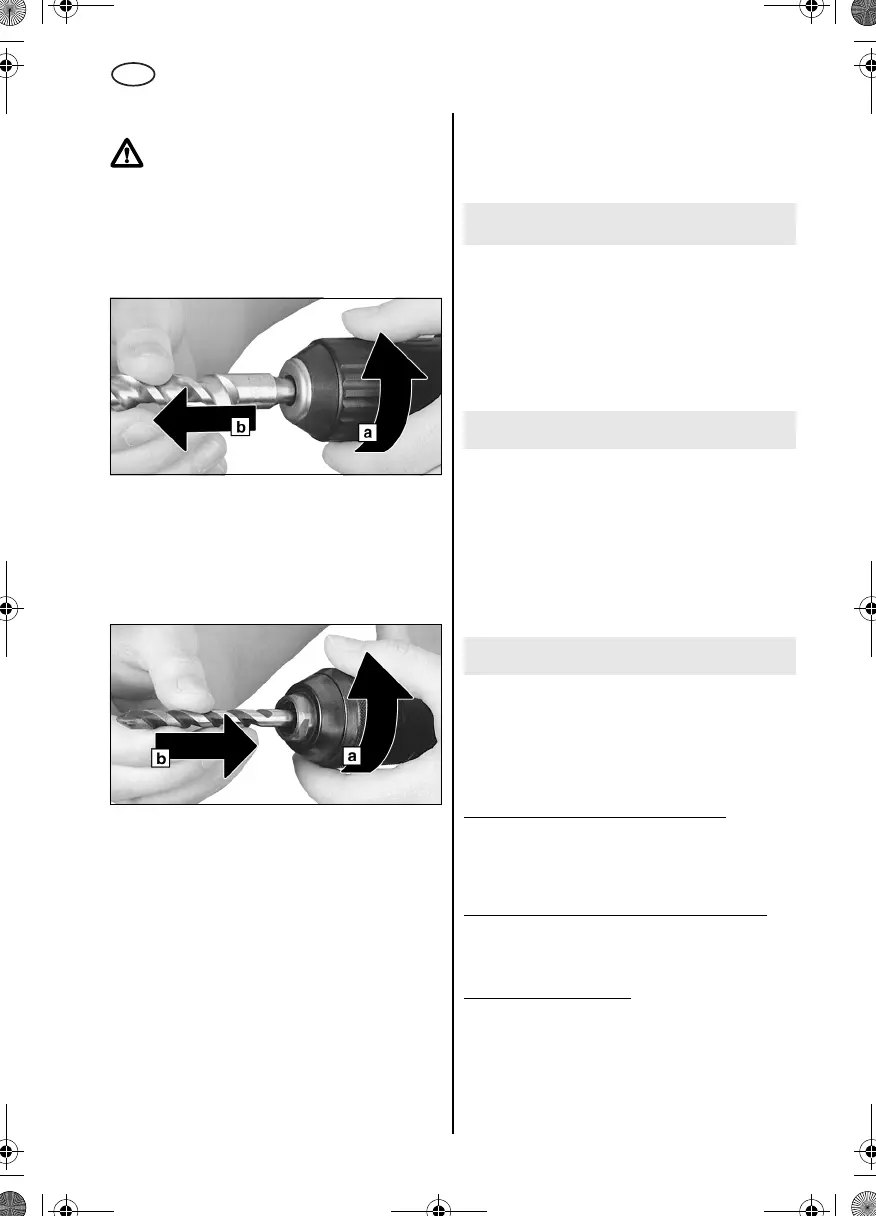

8.7 Werkzeugwechsel Hammerbohrfutter
Werkzeugschaft vor dem Einsetzen
reinigen und mit Spezialfett fetten! Nur
SDS-Plus Werkzeuge einsetzen!
Werkzeug einstecken:
Werkzeug drehen und bis zum Einrasten
einstecken. Das Werkzeug wird automatisch
verriegelt.
Werkzeug entnehmen:
Werkzeugverriegelung (3) in Pfeilrichtung
verdrehen (a) und Werkzeug entnehmen (b).
8.8 Werkzeugwechsel Schnellspann-
Bohrfutter
Werkzeug einspannen
Hülse (4) in Richtung "AUF, OPEN" drehen (a).
Werkzeug so tief wie möglich einsetzen (b) und
Hülse in die entgegengesetzte Richtung drehen,
bis der spürbare mechanische Widerstand
überwunden ist.
Achtung! Werkzeug ist jetzt
noch nicht gespannt!
Solange kräftig weiterdrehen
(dabei muss es
"klicken")
, bis kein Weiterdrehen mehr möglich ist
-
erst jetzt
ist das Werkzeug
sicher
gespannt.
Bei weichem Werkzeugschaft muss eventuell nach
kurzer Bohrzeit nachgespannt werden.
Werkzeug entnehmen:
Hülse (4) in Richtung "AUF, OPEN" drehen und
Werkzeug entnehmen.
Hinweis:
Das nach dem Öffnen des Futters
eventuell hörbare Ratschen (funktionsbedingt)
wird durch das Gegendrehen der Hülse
ausgeschaltet.
Bei sehr fest geschlossenem Bohfutter:
Netzstecker ziehen. Das Bohrfutter mit einem
Gabelschlüssel am Bohrfutterkopf festhalten und
Hülse (4) kräftig in Richtung "AUF, RELEASE"
drehen.
Beim Hammerbohren und Meißeln ist nur ein
mäßiger Andruck notwendig. Hoher Anpressdruck
steigert nicht die Arbeitsleistung.
Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit
aus der Bohrung ziehen um das Gesteinsmehl zu
entfernen.
Fliesen und andere spröde Materialien ohne
Schlag bohren.
Schnellspannbohrfutter reinigen:
Nach längerem Gebrauch das Bohrfutter mit der
Öffnung senkrecht nach unten halten und
mehrmals ganz öffnen und schließen. Der
angesammelte Staub fällt aus der Öffnung. Die
regelmäßige Anwendung von Reinigungsspray an
den Spannbacken und Spannbackenöffnungen
wird empfohlen.
Die Lüftungsschlitze der Maschine gelegentlich
reinigen.
Sollte sich der Schalterdrücker (12) nicht
eindrücken lassen, überprüfen, ob der
Drehrichtungsumschalter (10) vollständig auf
Position R oder L steht.
Elektronik-Signal-Anzeige (9) bei VTC-
Elektronik (UHE 28 Multi)
Schnelles Blinken - Wiederanlaufschutz
Bei Spannungswiederkehr nach Netzausfall läuft
die noch eingeschaltete Maschine aus
Sicherheitsgründen nicht wieder von alleine an.
Für den weiteren Betrieb die Maschine aus- und
wieder einschalten.
Langsames Blinken - Kohlebürsten abgenutzt
Die Kohlebürsten sind fast vollständig abgenutzt.
Bei vollständig abgenutzten Kohlebürsten schaltet
die Maschine automatisch ab. Die Kohlebürsten
beim Kundendienst wechseln lassen.
Dauerleuchten - Überlast
Die Motortemperatur ist zu hoch. Maschine
entlasten. Bei weiterer Überlastung bleibt die
Maschine stehen. Maschine aus- und wieder
einschalten und im Leerlauf abkühlen.
9 Tipps und Tricks
10 Wartung
11 Störungsbeseitigung
6020.book Seite 8 Donnerstag, 25. Juli 2002 1:34 13
