17

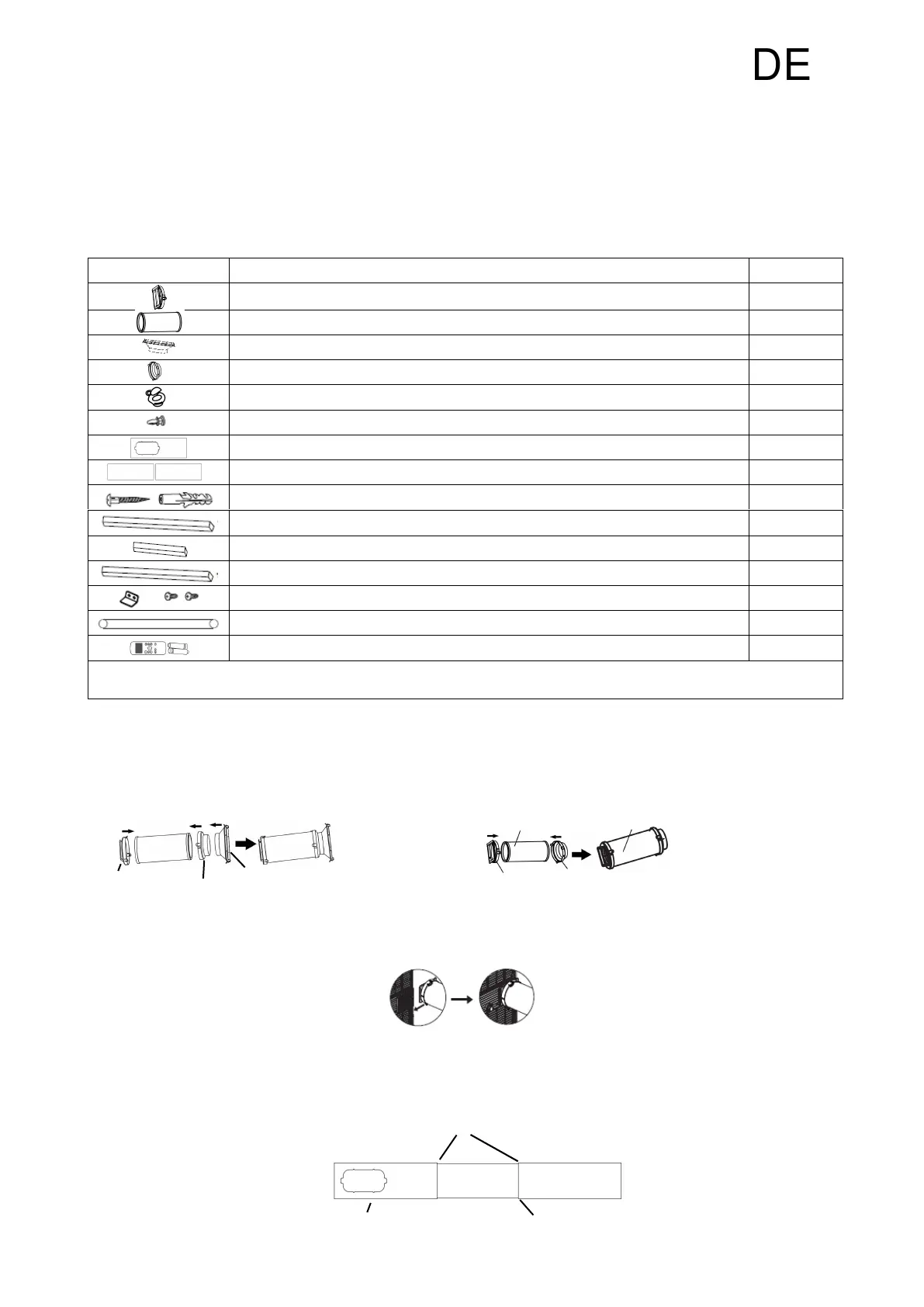

Installation
Benötigte Werkzeuge
- Mittlerer Philips-Schraubendreher; -Bandmaß oder Lineal; -Messer oder Schere; -Säge (optional,
um den Fensteradapter für schmale Fenster zu verkürzen).
Zubehör
Ihr Fenstereinbausatz passt für Fenster 67,5-123 cm (26,5-48") und kann für kleinere Fenster
gekürzt werden.
Wand-Abluftadapter A (nur für die Wandmontage)
Wand-Abluftadapter B (mit Kappe)(nur für die Wandmontage)
1 Stück
Schraube und Dübel (nur für die Wandmontage)
Schaumstoffdichtung A (Klebstoff)
Schaumstoffdichtung B (Klebstoff)
Schaumstoffdichtung C (nicht klebend)
Sicherheitshalterung und 2 Schrauben
Fernbedienung und Batterie (nur für Modelle mit Fernbedienung)
Die mit * gekennzeichneten Angaben sind optional. Leichte Design-Abweichungen können
auftreten.
Fenstereinbausatz (optional)
Erster Schritt: Vorbereitung des Abluftschlauchsatzes.
Drücken Sie den Abluftschlauch in den Fensterschieberadapter (in den Wandschieberadapter für die
Wandmontage) und den Geräteadapter, klemmen Sie ihn automatisch durch elastische Schnallen
der Adapter.
Fensterinstallation
Wandfensterinstallation
Schritt Zwei: Installieren Sie den Abluftschlauchsatz an der Einheit.
Schieben Sie den Abluftschlauch gemäß der Pfeilrichtung in die Auslassöffnung des Gerätes.
Schritt Drei: Vorbereiten des einstellbaren Fensterschiebers.
1. Abhängig von der Größe Ihres Fensters passen Sie die Größe des Fensterschiebers an.
2. Wenn die Länge des Fensters zwei Fenstergleiter erfordert, befestigen Sie die Fenstergleiter mit
dem Bolzen, sobald sie auf die richtige Länge eingestellt sind.
Wand-Abluftadapter A
Wand-Abluftadapter A
