10

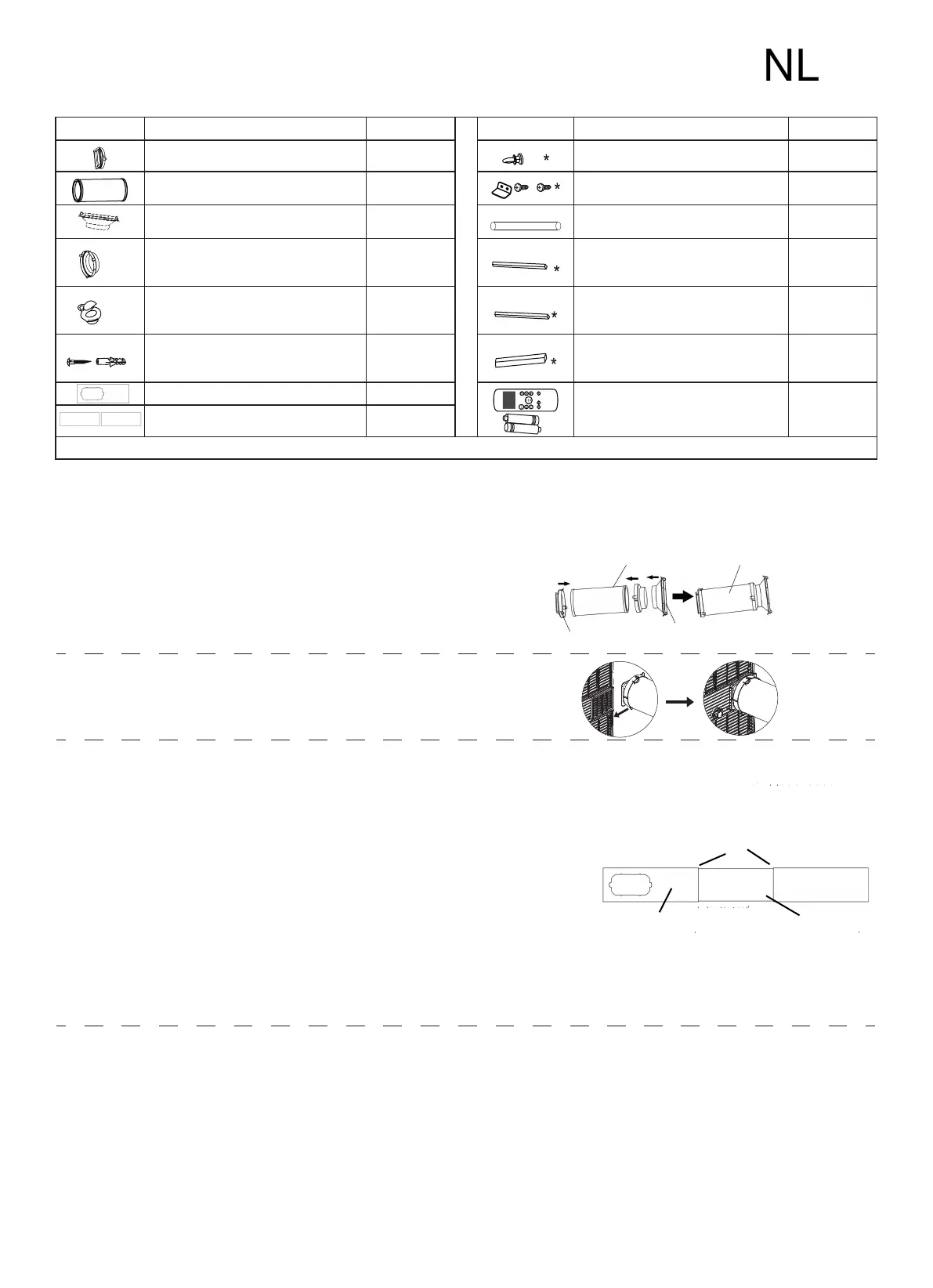

│Installatie
Onderdeel Beschrijving Aantal Onderdeel Beschrijving Aantal
Apparaat adapter 1 st Bout 1 st
Uitlaatslang 1 st Beveiligingsbeugel en schroef 1 setjes
Raam schuifregelaar adapter 1 st Afvoerslang 1 st
Muur uitlaat adapter A (enkel voor
wandinstallatie)
1 st
Schuimstof dichting C (Niet- Kle-
vend)
1 st
Muur uitlaat adapter B(met dop)
(enkel voor wandinstallatie)
1 st Schuimstof dichting A (Klevend) 2 st
Schroef en anker (enkel voor
wandinstallatie)
4 setjes Schuimstof dichting B (Klevend) 2 st
Raam schuifregelaar A 1 st
Afstandsbediening en Batterij 1 setjes
Raam schuifregelaar B 1 st
OPMERKING: Items met * zijn optioneel. Het ontwerp kan lichtjes variëren.
Raam Installatie Kit
Stap Een: Voorbereiden van de montage van de Uitlaatslang. Druk de uitlaats-
lang in de raamschuif adapter en eenheid adapter, klem automatisch door de
elastische gespen van de adapters.
Uitlaatslang
Uitlaatslang
samenstel
Duw in
Apparaat adapter
Raam schuifregelaar
adapter
Stap Twee: Installeer het uitlaatslang samenstel op het apparaat Druk de uitlaats-
lang in de luchtuitlaat opening van het apparaat in de richting van de pijl.
Stap Drie: De verstelbare raam schuifregelaar voorbereiden
1. Afhankelijk van de grootte van je raam, pas je de raam schuifregelaar
aan.
2. Als er twee raam schuifregelaars vereist zijn omwille de lengte van het
raam, gebruik je de bout om de raam schuifregelaars vast te maken
nadat ze op de juiste lengte werden ingesteld.
3. Voor sommige modellen, als de lengte van het raam drie raam schuifre-
gelaars vereist (optioneel), gebruik je twee bouten om de raam schuifre-
gelaars vast te maken nadat ze op de juiste lengte werden ingesteld.
Bout
Raam schuifrege
-
laar A
Raam schuifrege
-
laar B
