minnkotamotors.com | 29
©2019 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION
INSTALLATION DU RIPTIDE ULTERRA
Votre nouveau Riptide Ulterra est offert avec tout ce dont vous aurez besoin pour le montage direct au bateau. Ce moteur peut être
monté directement sur le bateau ou couplé avec un support à dégagement rapide Minn Kota pour un montage et un démontage
simples. Pour l’installation avec un support à dégagement rapide, vous reporter aux directives d’installation fournies avec le support.
Pour obtenir des supports de montage à dégagement rapide compatibles ou pour trouver votre concessionnaire le plus près, visitez
minnkotamotors.com. Pour installer le moteur directement sur le bateau, veuillez suivre les directives fournies avec ce manuel. Avant de
commencer, veuillez examiner la liste des pièces et des outils nécessaires à l’installation. Pour davantage de soutien pour les produits,
veuillez visiter minnkotamotors.com.

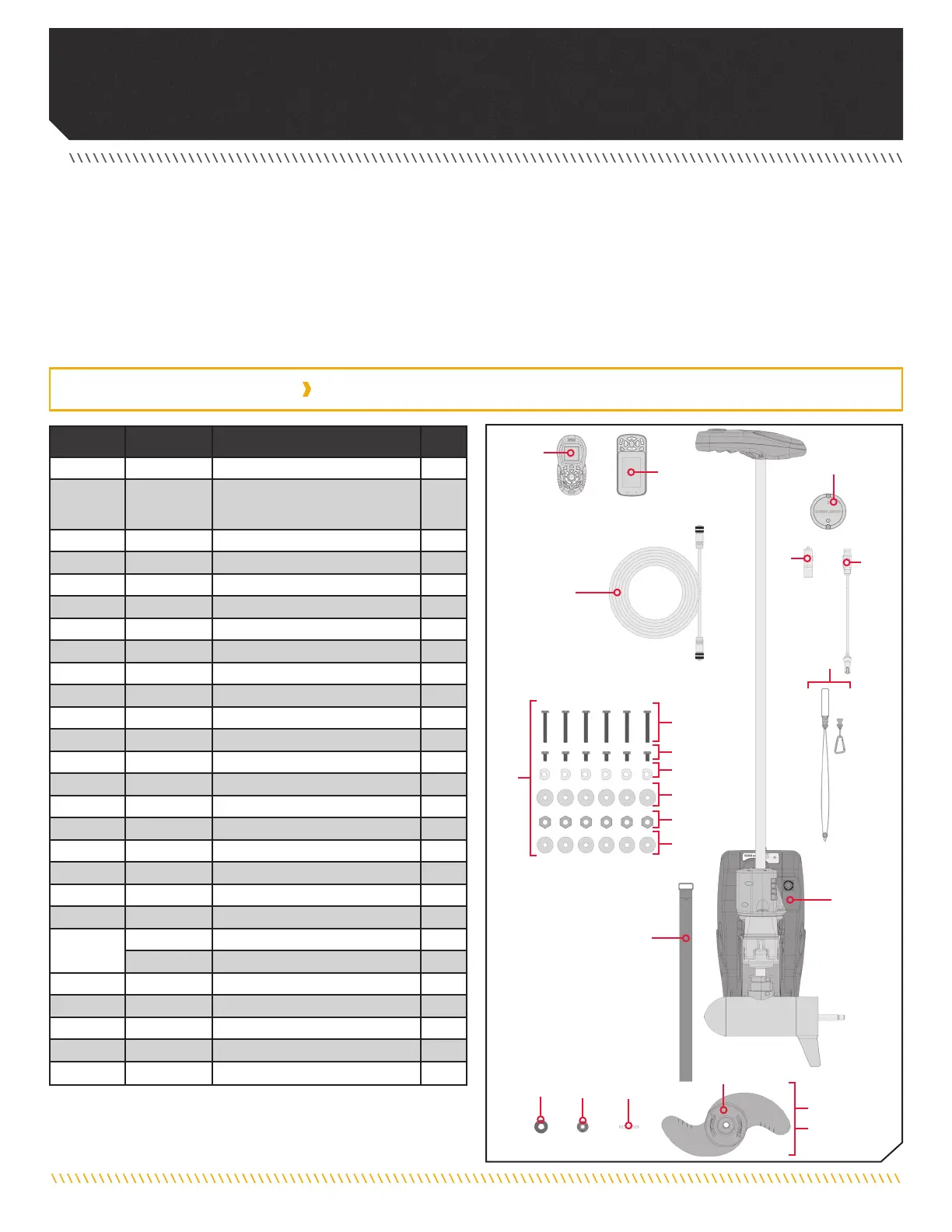

LISTE DE PIÈCES D’INSTALLATION
Article/
Assemblage
Nº de Pièce Description Qté.
1
✖
MOTOR ASSEMBLY 1
AA
Includes
2-7
2994917 BAG ASSY, ULTERRA MTG HARDWARE 1
2 2203430 SCREW-1/4-20 X 2.0 HHCS SS 6
3 2203431 SCREW-1/4-20 X 0.5 HHCS SS 6
4 2201725 WASHER-CLIPPED, 1/4", 1.00" OD 6
5 2261713 WASHER-1/4 FLAT 18-8 SS 6
6 2263103 NUT-1/4-20 NYLOCK SS 6
7 2301720 WASHER-MOUNTING - RUBBER 6
8 2994075 t REMOTE ASSEMBLY, iPILOT 1
9 2994076 Â REMOTE ASSEMBLY LINK TOUCHSCREEN 1
p
2397101 t MANUAL, QUICK REF., iPILOT 1.6 1
p
2397103 Â MANUAL-QUICK REF., iPILOT 3.0 1
10 2390800 t LANYARD, REMOTE W/ CARABEENER 1
11 2373241 Â CABLE, USB REMOTE CHARGER LINK 1
12 2375901 Â ADAPTER, USB DC POWER LINK 1
13 2996400 t HEADING SENSOR ASSEMBLY 1
14 490389-1 Â CABLE, ETH (M12-M-M12-F, 30' 1
16 2203801 STRAP, HOLD DOWN 1
BB 1378132 80# THRUST PROP KIT 1
CC 1378160 112# THRUST PROP KIT 1
17
2341160 PROP-WW2 (4.5) w/ADP.RING 1
2331160 PROP-WW2 (4") w/ADP.RING 1
18 2262658 PIN-DRIVE 1" X 3/16" S/S 1
19 2091701 WASHER-PROP (LARGE) 1
20 2093101 NUT-PROP, NYLOC, LG, MX101 3/8 SS 1
p
2207114 MANUAL, INSTALL GUIDE, RT ULTERRA 1
p
2394900 INSTRUCTIONS, HEADING SENSOR 1
p N’est pas montrée sur le schéma des pièces.
✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée
individuellement.
t Uniquement disponible avec les modèles possédant un système i-Pilot installé
en usine.
 Uniquement disponible avec les modèles possédant un système i-Pilot Link
installé en usine.
8
9
14
13
11
12
5
6
7
19
20
18
17
1
16
3
4
2
10
AA
BB
CC
