INSTALLATION DE L’HÉLICE
Installation de l’Hélice
Hélice
Hélice
Écrou de l’Hélice
Rondelle
d’Hélice
Ergot
d’Entraînement
Hélice
Écrou de
l’Hélice
Rondelle
d’Hélice
Ergot
d’Entraînement
Arbre
Armature
1a
1b
1d

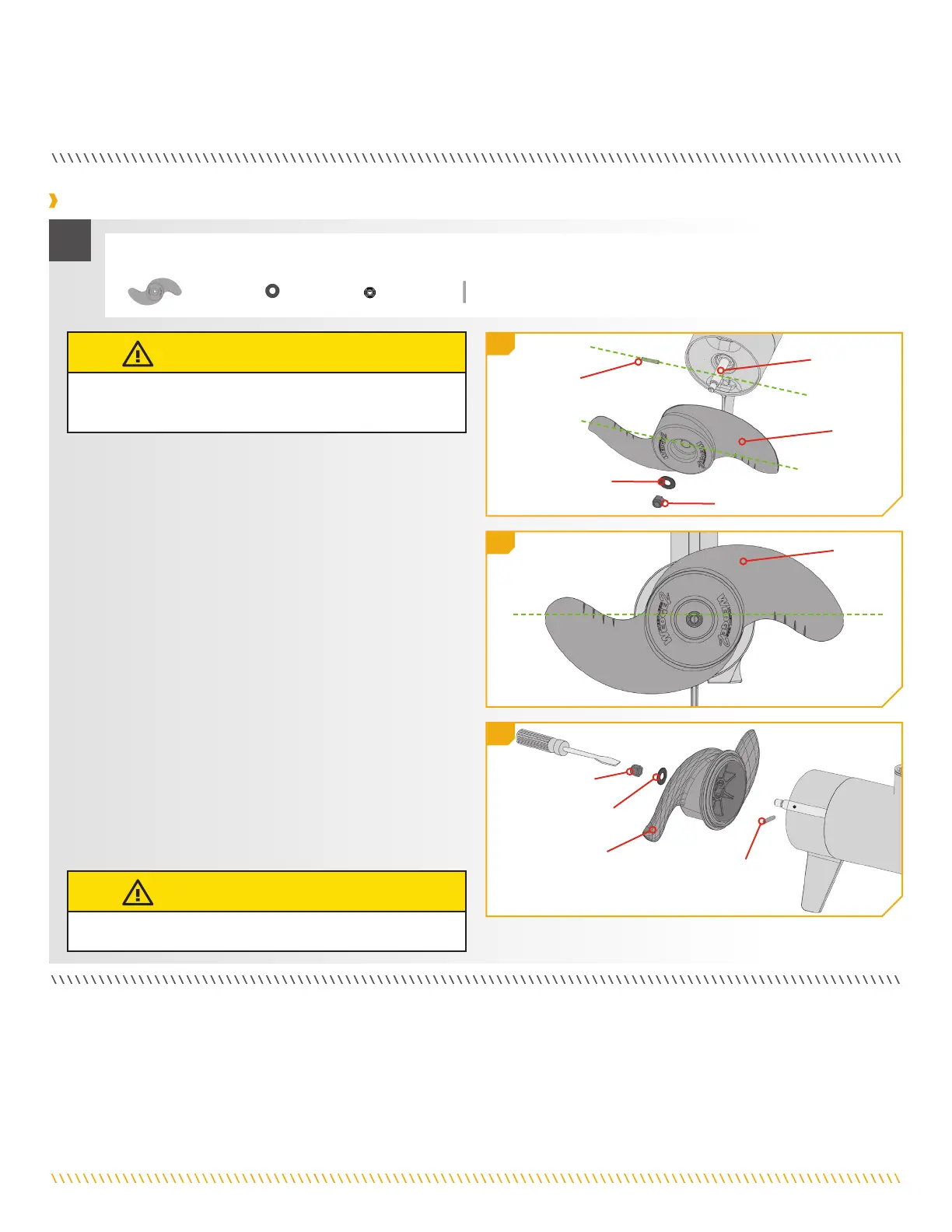

a. Prenez l’ergot d’entraînement (article nº 18) et
glissez-le dans l’orifice de l’arbre d’armature. Placez
l’ergot d’entraînement à l’horizontale en saisissant
l’arbre d’armature et en le tournant avec l’ergot
d’entraînement en place.
b. Alignez l’hélice (article nº 17) de manière à ce
qu’elle soit à l’horizontale et parallèle à l’ergot
d’entraînement. Glissez l’hélice sur l’arbre
d’armature et l’ergot d’entraînement jusqu’à ce
qu’elle repose contre l’appareil inférieur.
c. Installez la rondelle de l’hélice (article nº 19) et
l’écrou de l’hélice (article nº 20) sur l’extrémité de
l’arbre d’armature.
d. En tenant l’extrémité de l’arbre d’armature avec un
tournevis à lame plate, serrez l’écrou de l’hélice
avec une clé ouverte de 9/16 po (14 mm).
e. Serrez l’écrou d’hélicee 1/4 de tour passé le serrage
confortable à 25 à 35 po lb (2,8 à 4 Nm).
1
ATTENTION
Débranchez le moteur de la batterie avant d’effectuer tout
travail ou entretien sur l’hélice.
ATTENTION
Ne pas trop serrer pour ne pas endommager l’hélice.
ARTICLE(S) REQUIS
#18 x 1#20 x 1
#19 x 1
#17 x 1
