8. Trabajo eléctrico
8.1. Precauciones
Atención:
•
Utilice siempre circuitos exclusivos con disyuntores, y al voltaje nominal.
Los circuitos de alimentación eléctrica que no tengan la capaci-
dad suciente y que no hayan sido instalados adecuadamente,
pueden provocar descargas eléctricas o incendios.
• Nunca empalme el cable, ya que podría provocar humo, un incen-
dio o un error de comunicación.
Cuidado:
•
Asegúrese de instalar una toma de tierra. La derivación a tierra de la unidad no
debe conectarse a la red pública, pararrayos o toma a tierra de líneas telefónicas.
Una puesta a tierra incompleta puede provocar descargas eléctricas. El sobrevoltaje
resultante de un rayo o de otras fuentes puede dañar el equipo de aire acondicionado.
• Utilice el cableado eléctrico que se especica, y asegúrese de que esté
conectado correctamente y no esté sujeto a una tensión inadecuada.
Si no se cumplen estos requisitos, puede producirse una rotura de los
cables, un exceso de calentamiento o un incendio.
•
Nunca conecte la fuente de alimentación principal al bloque de terminales de
la línea de transmisión. Si está conectado, las piezas eléctricas se quemarán.
• El cableado para control (en lo sucesivo denominado línea de transmisión)
deberá estar separado (como mínimo 5 cm) del cableado de la fuente de
alimentación de modo que no le afecte el ruido eléctrico del cableado de
la fuente de alimentación. (No inserte la línea de transmisión y el cable
de la fuente de alimentación en el mismo conducto).
► Ajuste siempre los interruptores antes de activar los disyuntores de la
caja de derivación y de la unidad exterior.
►
Cuando la caja de derivación y la unidad exterior tengan fuentes de aliment-
ación eléctrica independientes, encienda primero la caja de derivación.
►
El cableado que conecta la caja de derivación con la unidad exterior, y la caja
de derivación con las unidades interiores, funciona como cable de alimentación
eléctrica y como cable de señal. Conecte este cableado conforme a los números
de los bloques de terminales para garantizar que la polaridad sea la correcta.
8.2. Procedimiento del trabajo eléctrico
► Conecte los tubos de refrigerante y los cables eléctricos a los puertos
correspondientes marcados con las letras coincidentes (Ej.: A, B, C, D,
E) de esta unidad. Un cableado incorrecto interferirá en el correcto fun-
cionamiento de la unidad.
►
En primer lugar, conecte el cable de alimentación eléctrica de la unidad exterior.
► Instale siempre cada cable de puesta a tierra por separado con un tornillo
de puesta a tierra.
► Para evitar que el cableado instalado en el techo sea mordido por roedores,
etc., se deberá instalar en un conducto de cables.
(1) Retire la cubierta eléctrica. (Fig. 8-1)
(2) Retire la cubierta de conducto.
(3) Introduzca el cableado en la caja de derivación a través de la placa de
conducto y fíjelo con la placa de conducto. (consulte el apartado 8.3.)
(4)
Conecte firmemente cada cable al bloque de terminales pertinente. (Fig. 8-9)
(5) Configure el interruptor DIP. (consulte el apartado 8.5.)
(6) Vuelva a colocar la cubierta eléctrica.
8.3. Cuando se utiliza un conducto de cableado
(Fig. 8-5, 8-6, 8-7)
Una vez instalado el conducto de cableado, vuelva a colocar la cubierta eléctrica.
A Cubierta eléctrica
B Cableado
C Tuerca de 1/2” (adquirida localmente)
D Conducto de cableado (para TB3A,
TB3B)
E Conducto de cableado (para TB3C,
TB3D)
F Conducto de cableado (para TB3E)
G Conducto de cableado (para TB2B)
H Conducto de cableado (para TB5B)
J
Placa de conducto
(3.1. Nº de accesorio
0)
K
Oricio de conducto
L
Tubo de conducto
M
Tarjeta controladora
N Conducto de cableado de dos
derivaciones
(adquirido localmente)
Cuidado:
• Cuando instale la placa de conducto
J
, recorte únicamente los orificios
semiperforados que sean necesarios para el cableado
B
.
Si se recortan orificios semiperforados que no son necesarios, pueden pro-
ducirse daños debido a la invasión de pequeñas criaturas o insectos.
• Cuando recorte los orificios semiperforados de la placa de conducto, tenga
cuidado de no producir ninguna deformación o distorsión en la placa.
Asimismo, asegúrese de que no quede ningún hueco entre la placa y los tubos de
conducto o los orificios de conducto, ya que podría producirse una avería de la tar-
jeta controladora debido a la invasión de pequeñas criaturas o insectos. (Fig. 8-6)
►
Para dividir los cableados de cada bloque de terminales en dos derivaciones fuera de la
caja de derivación, utilice los conductos de cableado de dos derivaciones
N
. (Fig. 8-7)
Cuidado:
A fin de evitar una presión excesiva sobre la caja de derivación, sostenga el
tubo de conducto
L
con uno o más soportes a un máximo de 1,5 m (5 pies)
de la caja de derivación.
Tome la Fig. 8-8 como referencia.

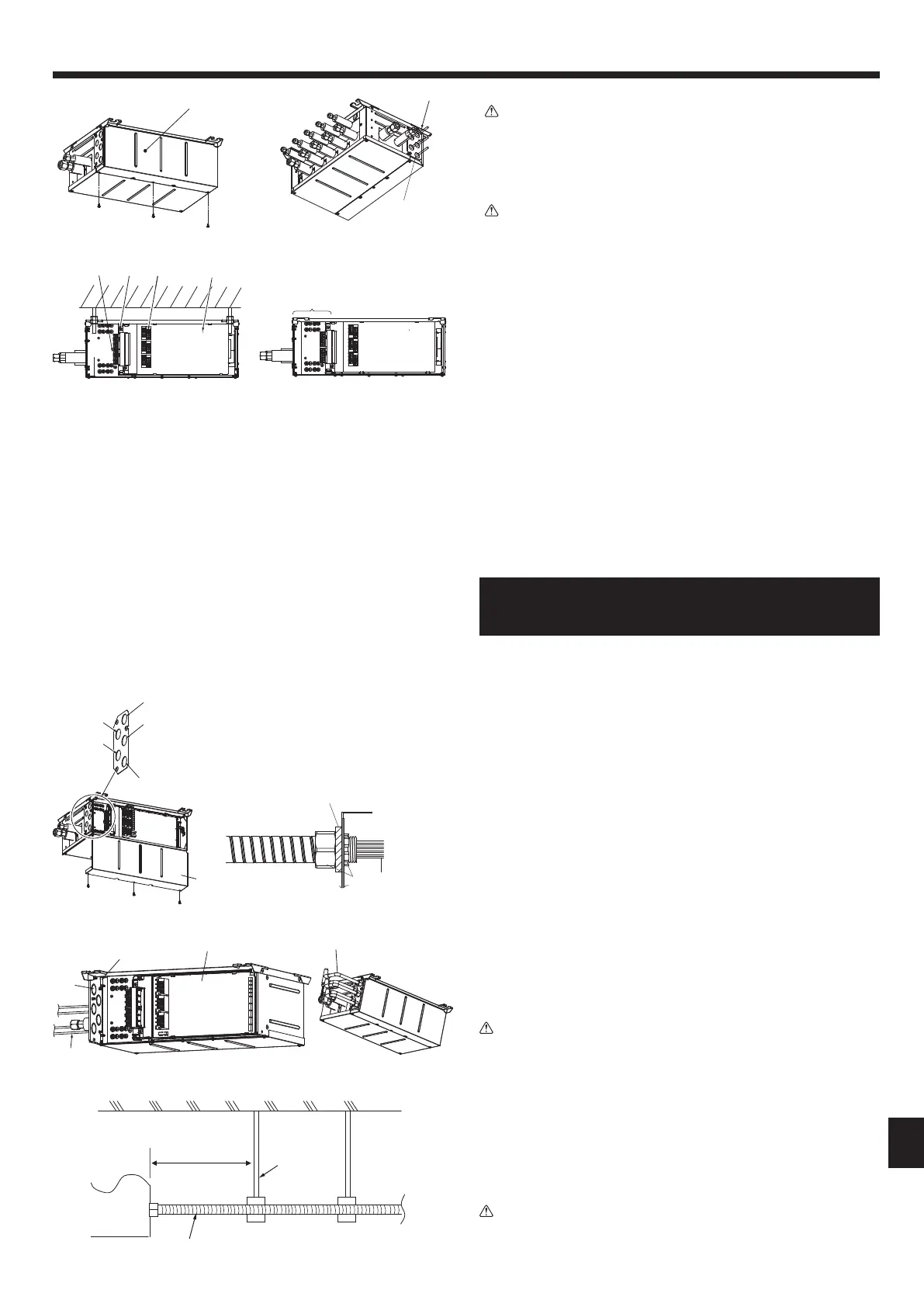

Fig. 8-7Fig. 8-6
Fig. 8-5
Fig. 8-1 Fig. 8-2
Fig. 8-3 Fig. 8-4
Fig. 8-8
A
Cubierta eléctrica
B
Placa de conducto
C
Cableado
D
Tarjeta controladora
E
Bloque de terminales:
TB5 <Línea
de transmisión>
F
Bloque de terminales: TB2B <Para la
fuente de alimentación / A la unidad
exterior u otra caja de derivación>
G
Bloque de terminales: TB3A-TB3E
<A la unidad interior>
H
Terminal de toma de tierra
<Alimentación eléctrica>
J
Terminal de toma de tierra
<A la unidad interior A>
K
Terminal de toma de tierra
<A la unidad interior B>
L
Terminal de toma de tierra
<A la unidad interior C>
M
Terminal de toma de tierra
<A la unidad interior D>
N
Terminal de toma de tierra
<A la unidad interior E>
O
Terminal de toma de tierra
<A otra caja de derivación>
5 pies máximo
Soporte
C
B
D
H~O
GEF
A
10
es
WG79B826H01_03es.indd 10 2023/1/13 9:24:49
