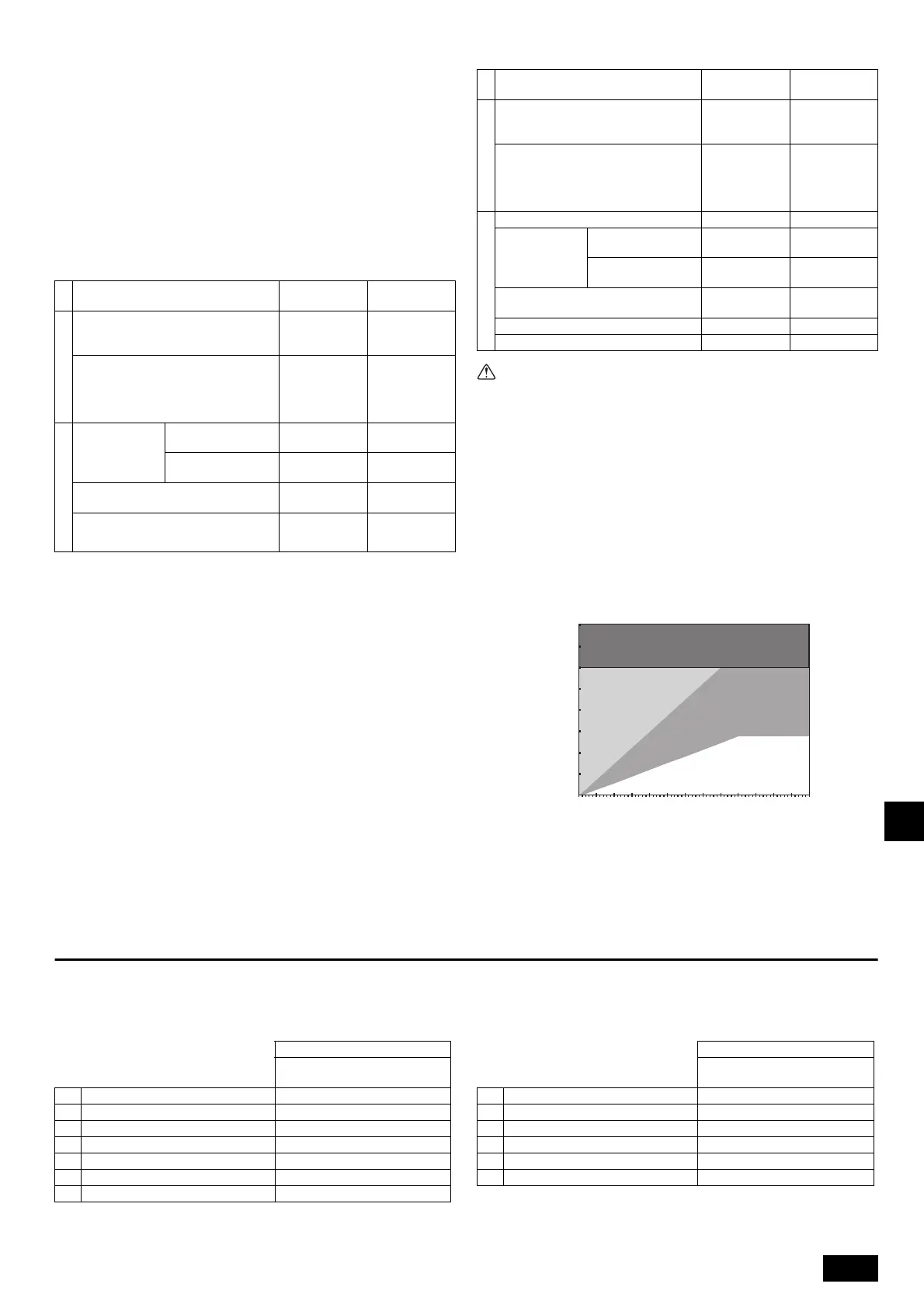

2.4. Проверка на мястото за монтаж
Проверете дали разликите в нивото на вътрешния и външен модули и
дължината на охладителния тръбопровод са в следните граници.
1. CMB-WM108V-AA + CMB-WM108V-AB
(CMB-WM1016V-AA) (CMB-WM1016V-AB)
[Fig. 2.4.1] (Стр. 2)
Забележки:
*1 Свързаните към същото разклонително съединение вътрешни
модули не могат да работят едновременно в различни оперативни
режими.
2. CMB-WM108V-AA + CMB-WM108V-AB
(CMB-WM1016V-AA) (CMB-WM1016V-AB)
[Fig. 2.4.2] (Стр. 2)
Предупреждение:
(Когато се използва хладилен агент R32)
• Не използвайте средства за ускоряване на процеса на размразяване
или за почистване, различни от тези, препоръчани от производителя.
• Модулът трябва да се съхранява в помещение без непрекъснато
работещи източници на запалване (например: открити пламъци, газов
уред или електрически нагревател.)
• Не пробивайте и не горете.
• Имайте предвид, че хладилните агенти може да нямат мирис.
• Модулът трябва да се монтира, да се експлоатира и да се съхранява в
помещение с площ в съответствие със следващата фигура.
• Когато се монтира HBC контролер, вземете предпазни мерки в
съответствие с Европейския стандарт в зависимост от количеството
хладилен агент в системата и обема на помещението, както е показано
на фигурата по-долу. (Ограниченията за монтаж могат да бъдат
установени лесно, като се използва блок схемата, предоставена на
отделен лист.)
Забележки:
• Вижте ръководството на външния модул за допълнителното
количество хладилен агент на HBC и максималното количество на
хладилния агент в системата.
• Погрижете се да предпазите тръбите от физически повреди.
3. Монтаж на HBC контролера
3.1. Проверка на аксесоарите на HBC
контролера
С всеки HBC контролер се доставят следните артикули.
A Външен модул B Главен HBC контролер
C Вторичен HBC контролер D Вътрешен модул
E По-малко от H=50 m (когато външният модул е по-високо от HBC)
F По-малко от H1=40 m (когато външният модул е по-ниско от HBC)
G Съединителна тръба (доставя се на място)
H По-малко от 110 m I По-малко от 60 m
J До три модула за 1 разклонителен отвор
Общ капацитет: по-малък от 80 (но в един и същ режим, охлаждане/отопление)
K По-малко от 15 m L По-малко от 15 m
(Модул: m)
Артикул
Част от тръбо-
провода
Допустима
стойност
Дължина на тръбите
Между външния модул и HBC контро-
лера (система от тръби за хладилния
агент)
A
110 или по-
малко
Тръби за вода между вътрешните
модули и HBC контролера
f + g 60 или по-малко
Разлика във височината
Между
вътрешния и
външния модул
Над външен модул H 50 или по-малко
Под външен модул H1 40 или по-малко
Между вътрешните модули и HBC кон-
тролера
h1 15 или по-малко
Между вътрешните модули h2 15 или по-малко
A Външен модул B Главен HBC контролер
C Вторичен HBC контролер D Вътрешен модул
E По-малко от H=50 m (когато външният модул е по-високо от вътрешния модул)
F По-малко от H1=40 m (когато външният модул е по-ниско от вътрешния модул)
G Съединителна тръба (доставя се на място)
H По-малко от 110 m I По-малко от 60 m
J До три модула за 1 разклонителен отвор
Общ капацитет: по-малък от 80 (но в един и същ режим, охлаждане/отопление)
K По-малко от 15 m L По-малко от 15 m
M По-малко от 15 m
(Модул: m)
Артикул
Част от тръбо-
провода
Допустима
стойност
Дължина на тръбите
Между външния модул и
HBC контролера (система от тръби за
хладилния агент)
A
1
+ A
2
+ A
3
110 или по-
малко
Тръби за вода между вътрешните
модули и HBC контролера
f + g 60 или по-малко
Разлика във височината
Между HBC контролерите B 40 или по-малко
Между
вътрешния и
външния модул
Над външен модул H 50 или по-малко
Под външен модул H1 40 или по-малко
Между вътрешните модули и HBC кон-
тролера
h1 15 или по-малко
Между вътрешните модули h2 15 или по-малко
Между HBC контролерите h3 15 или по-малко
0
10
20
30
40
50
60
70
80
0 50 100 150 200 250 300 350 400 450 500 550 600 650
Количество хладилен агент в системата
[kg]
Обем на помещението [m
3
]
Необходими са
поне две мерки
за безопасност.
NG (ISO 5149)
Необходима е поне
една мярка за
безопасност.
Насоки за строителство
Наименование на модела
CMB-WM108V-AA
CMB-WM1016V-AA
Артикул Бр.
1 Отводнителен шланг 1
2 Кабелна връзка 1
3 Скоба за шлангове 1
4 Ръководство за монтаж 1
5 Ръководство за отдушник 1
6 Гаечен ключ 1
Наименование на модела
CMB-WM108V-AB
CMB-WM1016V-AB
Артикул Бр.
1 Отводнителен шланг 1
2 Кабелна връзка 1
3 Скоба за шлангове 1
4 Ръководство за монтаж 1
5 Ръководство за отдушник 1
