Entrée d’air
(arrière et latérale)
Sortie d’air
Sortie de condensats
Unité externe
L’apparence des unités externes peut varier d’un modèle à l’autre.
*1 L’année et le mois de fabrication sont indiqués sur la plaque des spécifi cations.
Plaque des spécifi cations *1
Conduite de réfrigérant

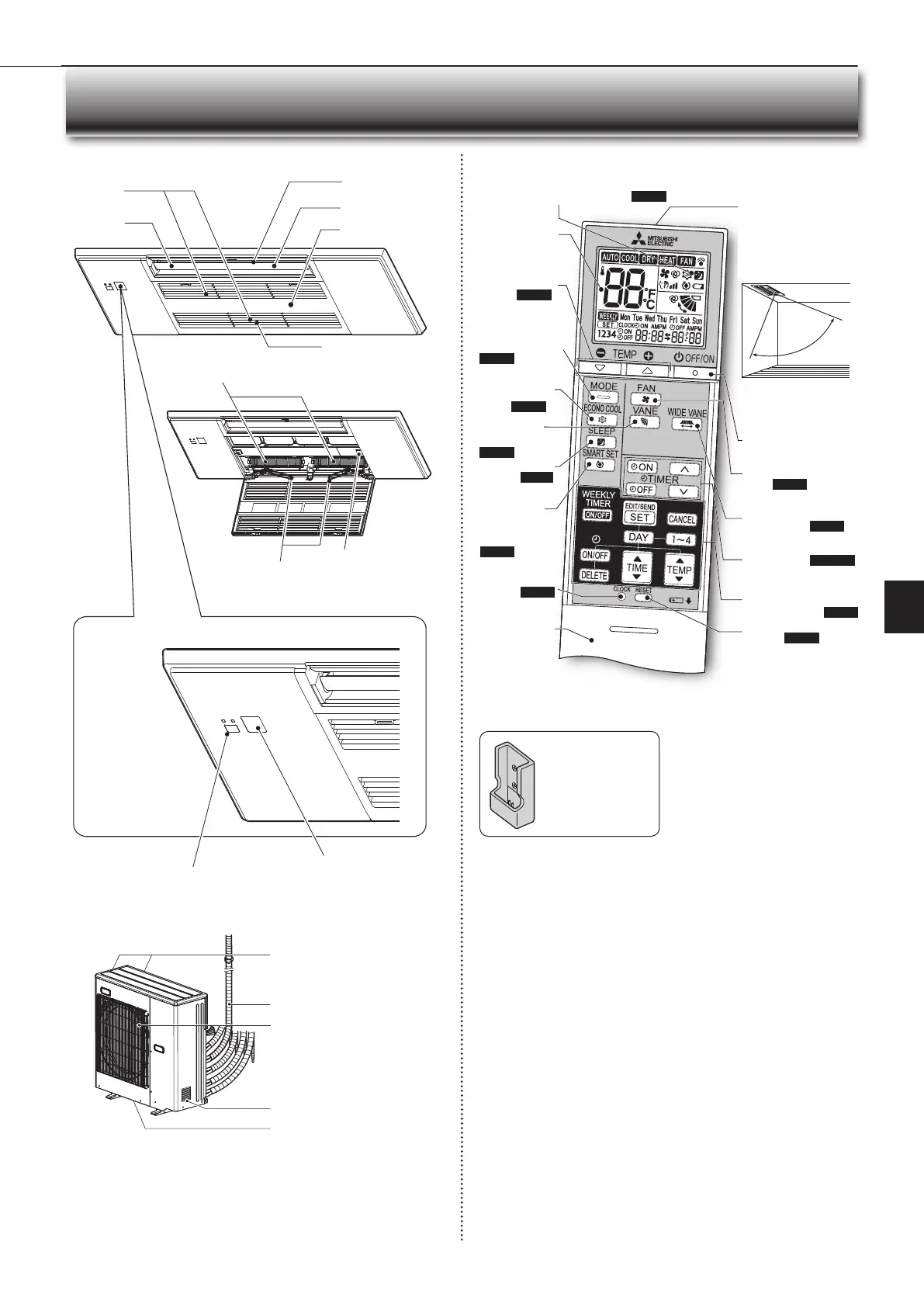

NOMENCLATURE
Télécommande
Support de la
télécommande
Transmission des signaux
Distance de réception du
signal :
Environ 20 ft. (6 m)
L’émission de bip(s) en
provenance de l’unité interne
indique la réception d’un
signal.
Affi chage du mode
de fonctionnement
Touche Arrêt/Marche
(OFF/ON)
Touches de
réglage de la tem-
pérature Page 5
Touche de sélection
du mode de
fonctionnement
Page 5
Touche de refroi-
dissement écono-
mique (ECONO
COOL) Page 7
Touche de
commande des
AILETTES
Page 6
Touche de réglage de
vitesse du VENTILA-
TEUR Page 6
Touche de commande des
AILETTES D’ORIENTA-
TION LARGES Page 6
Couvercle
Faites glisser le
couvercle vers le
bas pour ouvrir la
télécommande.
Abaissez-le
davantage pour
accéder aux
touches de la
minuterie hebdo-
madaire.
• Installez le support de
la télécommande de
façon à ce que l’unité
interne puisse recevoir
les signaux.
Utilisez uniquement la télécommande
fournie avec le climatiseur.
N’en utilisez pas d’autres.
Si plusieurs unités internes sont
installées côté à côte, il se peut que le
signal envoyé à une unité interne par
la télécommande soit exécuté par une
autre unité interne.
Témoin de remplacement de la pile
Page 3
90°
Utilisez la télécommande
dans la zone de réception
du signal et de façon à
entendre les bips émis.
Touches de réglage de
l’heure, de la minuterie
(TIME, TIMER) Page 3, 7
Avancer
Reculer
Touches de réglage de la
minuterie hebdomadaire
(WEEKLY TIMER) Page 8
Touche de réinitialisation
(RESET) Page 3
Touche de réglage
de l’horloge
(CLOCK) Page 3
Affichage
Ailette horizontale
Ailette verticale
Sortie d’air
Filtre à air
(Filtre purifi cateur d’air)
Entrée d’air
Unité interne
Grille d’admission
Cordons de
sécurité
Plaque des spécifi cations *1
Récepteur de télécommande
Interrupteur de secours
Filtre d’épuration d’air
(Filtre antiallergique à
enzymes, en option)
Bouton SLEEP
(VEILLE) Page 7
Touche MODE
SMART SET
(REGLAGE
INTELLIGENT)
Page 6
