ES-3
ES ESES ES

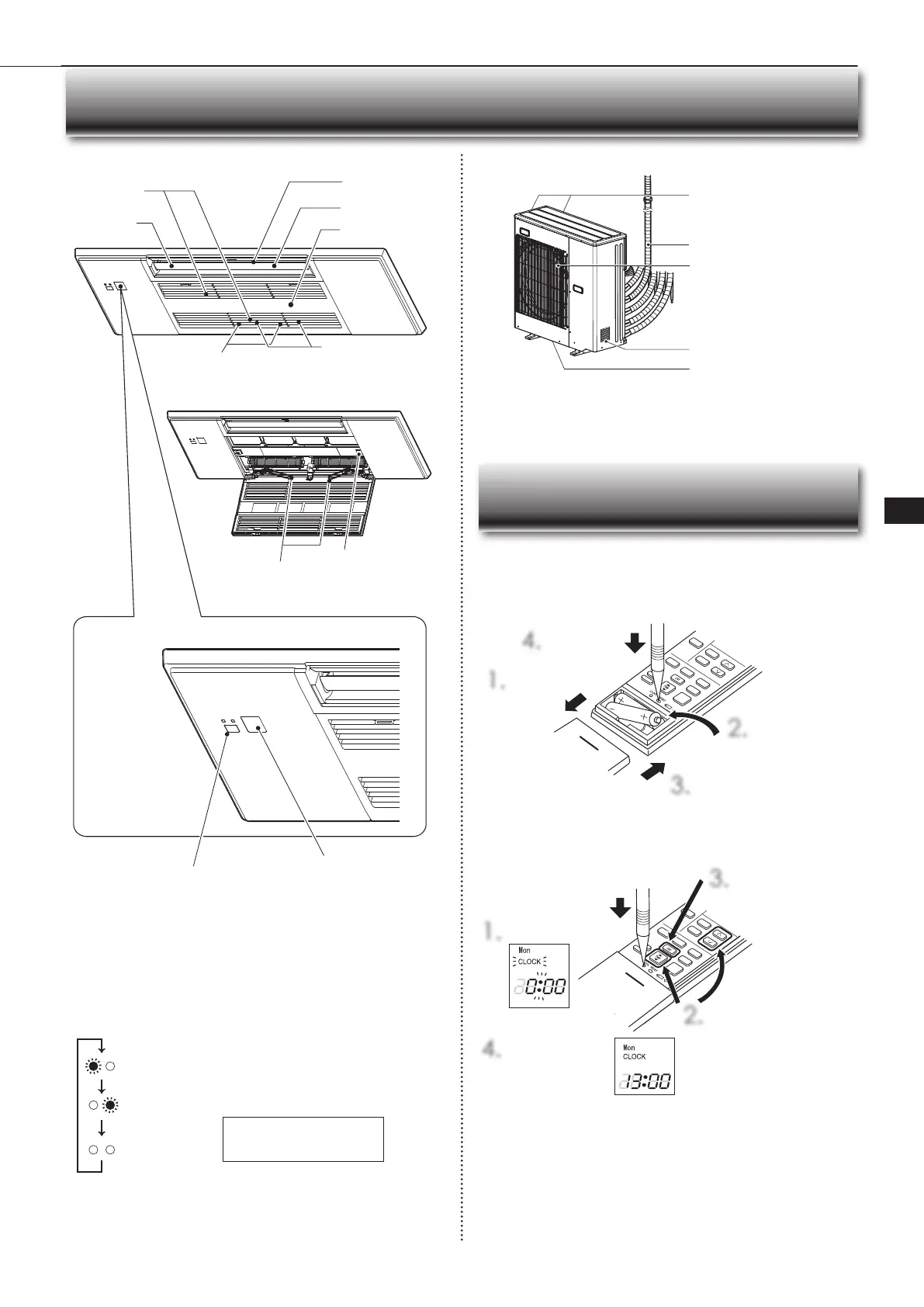

NOMBRE DE LAS PARTES
Entrada de aire
(lado posterior y lateral)
Tubería de refrigerante
Salida de aire
Salida de drenaje
Unidad exterior
La apariencia de las unidades exteriores puede ser diferente.
*1 El mes y año de fabricación se encuentran indicados en la placa de especi-
ficaciones.
Placa de especificaciones *1
Si no se puede utilizar el controlador remoto...
Se puede activar el funcionamiento de emergencia pulsando el interruptor de
accionamiento de emergencia (E.O. SW) en la unidad interior.
Cada vez que se pulsa el E.O. SW, el funcionamiento cambia en el orden
siguiente:
Luz de indicación de funcionamiento
Temperatura fi jada: 24°C
Velocidad del ventilador: media
Defl ector horizontal: auto
REFRIGERACIÓN
de emergencia
CALEFACCIÓN
de emergencia
Parada
Antes de la puesta en funcionamiento: inserte el enchufe de alimentación en
la toma de corriente y/o encienda el disyuntor.
Instalación de las pilas del controlador remoto
1.
Retire la tapa frontal.
2.
Inserte primero el
polo negativo de las
pilas alcalinas tipo
AAA.
3.
Coloque la tapa frontal.
4.
Pulse RESET.
Ajuste de la hora actual
1.
Pulse CLOCK.
4.
Pulse otra vez
CLOCK.
2.
Pulse el botón TIME o los bo-
tones del TIMER (TEMPORI-
ZADOR) para ajustar la hora.
Cada pulsación aumenta/dis-
minuye la hora en 1 minuto
(10 minutos cuando la pulsa-
ción es prolongada).
3.
Pulse el botón DAY
(DÍA) para ajustar el día.
PREPARACIÓN ANTES DE LA PUESTA EN MARCHA
Sección de pantalla
Defl ector horizontal
Defl ector vertical
Salida de aire
Filtro de aire
(Filtro purifi cador
del aire)
Entrada de aire
Filtro de limpieza de aire
(Filtro antiv.)
Unidad interior
Rejilla de entrada
Cordones de
seguridad
Placa de
especifi caciones *1
Sección de recepción
del controlador remoto
Interruptor de accionamiento
de emergencia
DG79V322H01_05Es.indd 3 2022/02/01 10:30:11
