152
固定レバーを横にずらし、90度まで引き上げま
す。レバーの引き上げが甘いとCPUの取り付け
が不十分になり動作不良やショートの原因にな
るのでご注意ください。
CPU上の金色の三角印（取り付け目印）と、ソ
ケット上の三角印を合わせてCPUを装着しま
す。
CPUが正しく装着された状態では、ピンがソケ
ットにぴったりと差し込まれています。横から
見て、ピンが浮いているような状態であれば、
向きを確認して取付をやり直してください。間
違ったCPUの装着はCPUやマザーボードに重大
な損傷を与えてしまいますので、くれぐれもご
注意ください。
CPUを指でソケットにぐっと押し付けながら、
固定レバーを倒してCPUを固定します。レバー
で固定する際はCPUが押し戻される傾向がある
ので、レバーが固定されるまでCPUを抑える指
を離さないでください。
ヒートシンクをリテンションの上に設置し、片
側の金具を押し下げて、ソケットのフックに取
り付けます。
そして、反対側にあるクリップも下に押し下げ
て、ヒートシンクを固定します。固定レバーの
位置を確認し、時計回りの方向で回します。
安全フックを固定ボルトに引っかかるまで回し
ます。
CPUファンの電源ケーブルをコネクターに接続します。
注意
本書の画像は参照用であり、お手元の製品とは細部が異なる場合があります。
予めご了承ください。
CPUファンを固定するバネ状の金具は、弾力性の強い素材が使用されていま
す。ロックを解除する際に弾けるように戻り、指などを挟む危険性がありま
す。マイナスドライバーなどでバネの先端を押さえながら作業を行いと良いで
しょう。
1.
2.
3.
4.
5.
6.
7.
8.
*
*

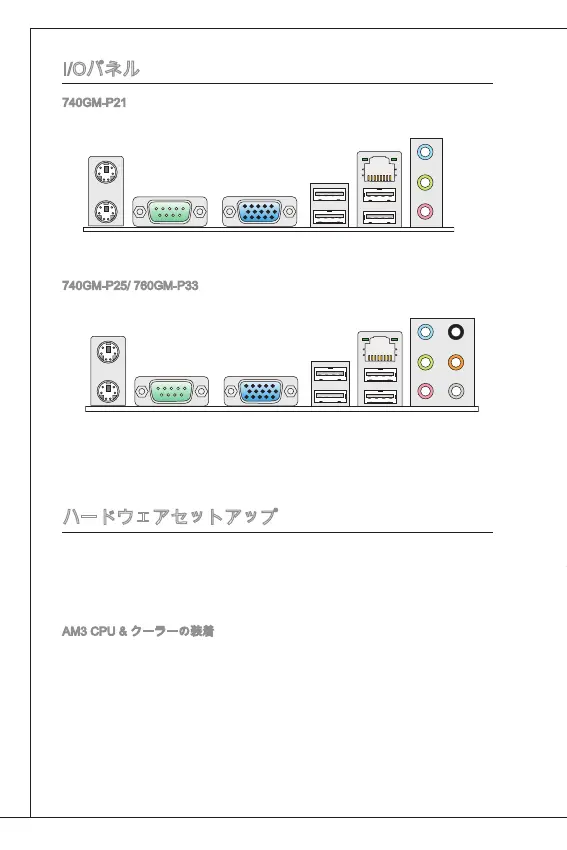

I/Oパネル
740GM-P21リアパネルの構成は以下の通りです。
ハードウェアセットアップ
この章ではハードウェアのインストール手順について説明します。インストー
ルに際して、各種コンポーネントの取り扱い及びインストール手順には最新の
注意を払ってください。コンポーネントによっては誤った方向にインストール
すると破損または不安定になる場合があります。本製品を扱う際は、必ず帯電
防止バンドを着用し、静電気によるコンポーネント破損を防止してください。
AM3 CPU & クーラーの装着
CPUを取り付ける場合には、オーバーヒートを防ぐためにヒートシンクが
CPUに密着するように確実に取り付けてください。効果的な放熱を行うため
に、ヒートシンクをCPUに装着する場合には必要に応じてシリコングリスを塗
布してください。
下記の手順に従って正しくCPUとCPUクーラーを装着してください。装着方法
を誤ると最悪の場合CPUやマザーボードなどの破損を招きます。
PS/2マウス
PS/2キーボード シリアル VGAポート USBポート
LAN
Line-In
Line-Out
MIC
RS-Out
CS-Out
SS-Out
注意:3つのオーディオジャック付きのマザーボードをご購入する場合には、8チ
ャンネル音響のために、7番目や8番目のチャンネルを必ずフロントパネルから
出力してください。
PS/2マウス
PS/2キーボード シリアル VGAポート USBポート
LAN
Line-In
Line-Out
MIC
740GM-P25/ 760GM-P33リアパネルの構成は以下の通りです。
