MSI 880GM-P51 Series User Manual

Jp-11
日本語

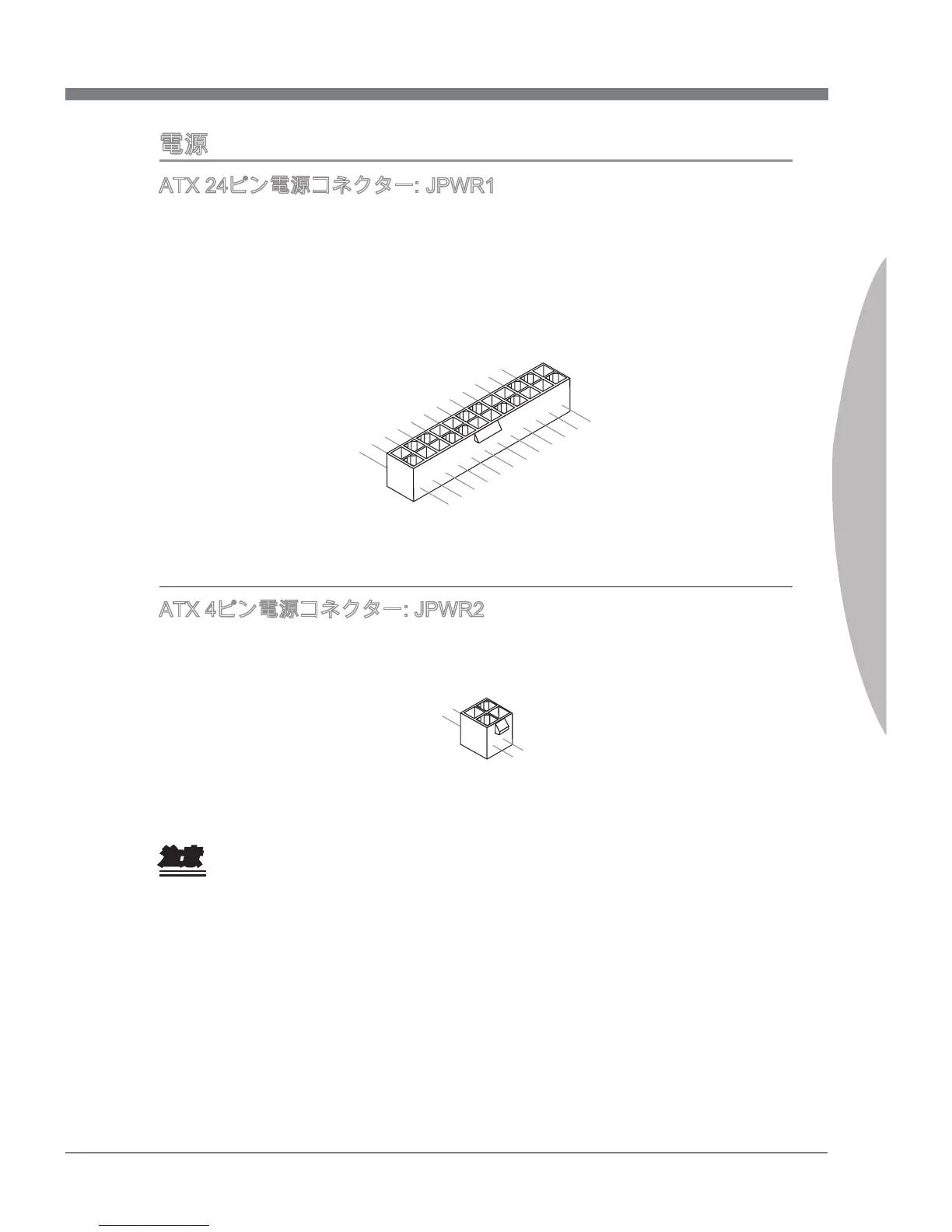

電源
ATX 24ピン電源コネクター: JPWR1
ATX電源24ピンコネクターを接続します。接続の際にはコネクターの向きに注意して
奥までしっかり差し込んでください。通常はコネクターのフックの向きを合わせれば
正しく接続されます。
20ピンのATX電源も使用可能です。その場合には、11、12、23 & 24ピンは使用しま
せん。
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
ATX 4ピン電源コネクター: JPWR2
この電源コネクターは、CPUに電源を供給します。
4.+12V
2
.Ground
3.+12V
1
.Ground
注意
本製品を動作させるには上記二つのコネクターを正しく接続している必要がありま
す。
