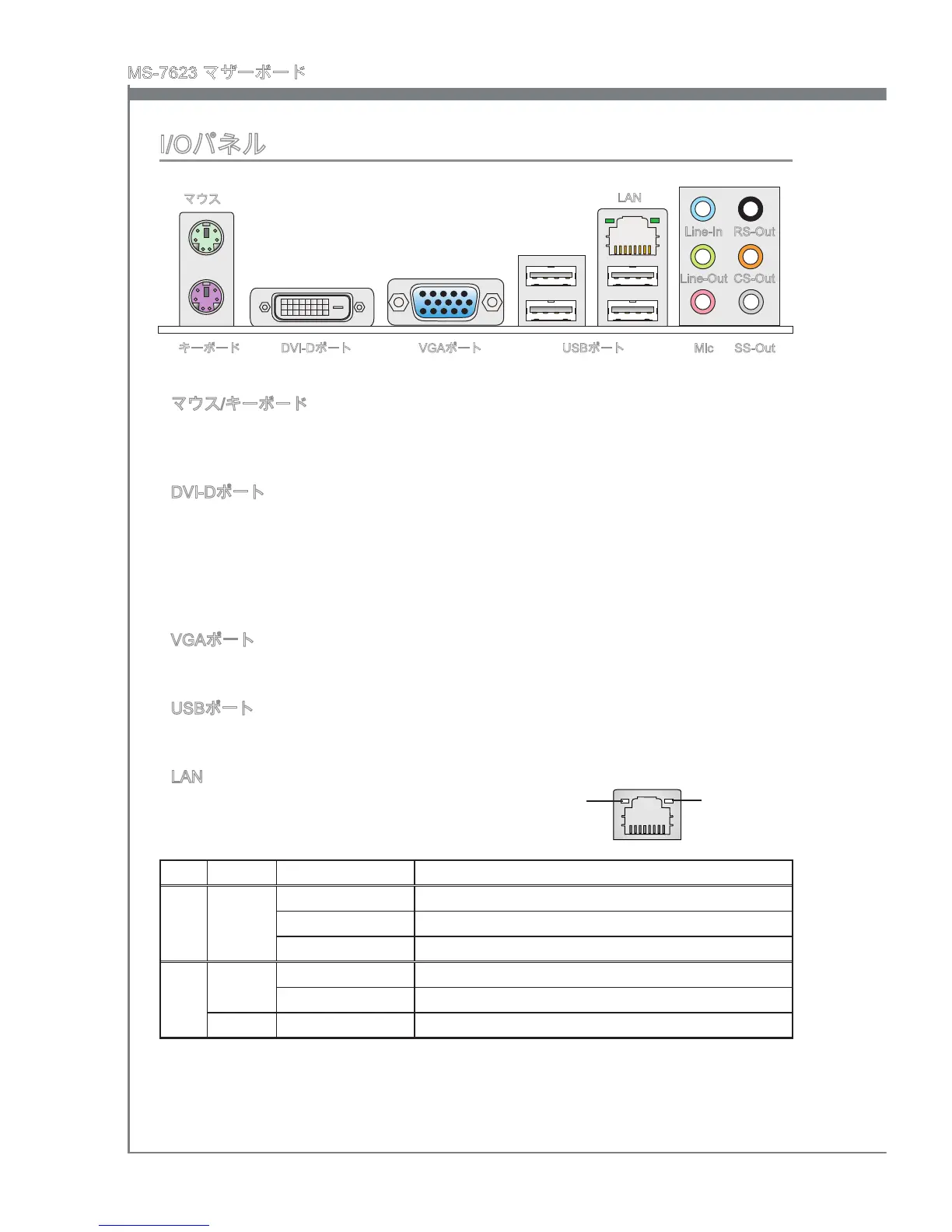

MS-7623 マザーボード
I/Oパネル
マウス/キーボード
マザーボードはPS/2
®
、マウス/キーボードを接続するための標準PS/2
®
、マウス/キー
オードミニDINコネクターが各一個ずつ設けられています。
DVI-Dポート
DVI-D (Digital Visual Interface-Digital)コネクターでLCDモニターを接続できます。
PCとディスプレイーデバイスの間に高速デジタルインターコネクト器が搭載されて
います。LCDモニターを接続する場合に、モニターケーブルをDVI-Dコネクターに挿
入し、もう一端を正しくモニターに接続してください。(詳細についてはモニターマ
ニュアルを参照してください。)
VGAポート
外部モニターに映像をアナログ出力する端子です。
USBポート
キーボードやマウスなどのUSB機器を本製品へ接続する場合に使用します。
LAN
コンピューターをネットワーク環境へ接続する際
に使用します。
LED 色 LED状態 コンディション
左 黄色 O ネットワークに接続していません。
On(点灯) ネットワークに接続しています。
On(点滅) 通信中です。
右 緑色 O 10 Mbit/秒で通信しています。
On 100 Mbit/秒で通信しています。
オレンジ On 1000 Mbit/秒で通信しています。
▶
▶
▶
▶
▶
マウス
DVI-Dポート
LAN
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-OutUSBポートキーボード VGAポート
黄色 緑色/ オレンジ
