Vue densemble des composants Vue densemble des composants
M2_1: Slot M.2
Ce slot vous permet de connecter un périphérique de stockage M.2 de type M-key.

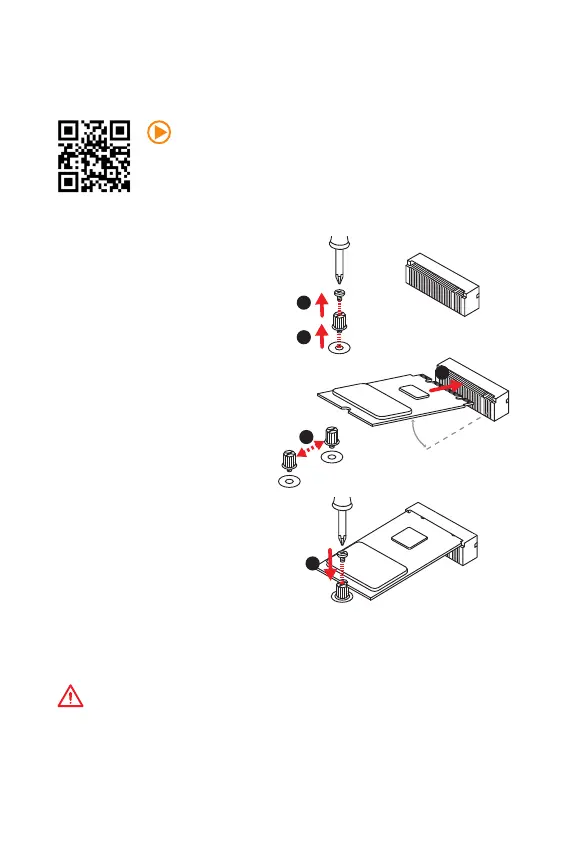

1. Enlevez la vis de la vis de
base.
2. Enlevez la vis de base.
3. Fixez la vis de base dans
le trou correspondant à la
longueur du module M.2.
4. Insérez votre module M.2
dans lemplacement M.2 à
un angle de 30 degrés.
5. Positionnez la vis dans
lencoche située sur le
bord du module M.2 et
fixez-la dans la vis de base.
Vidéo de démonstration
Référez-vous à la vidéo dinstruction sur linstallation du module
M.2.
http://youtu.be/JCTFABytrYA
Installation du module M.2
Important
Avant dinstaller votre carte mère dans le boîtier PC, assurez-vous que le module M.2
est correctement inséré dans le slot.
30
1
4
5
3
2
