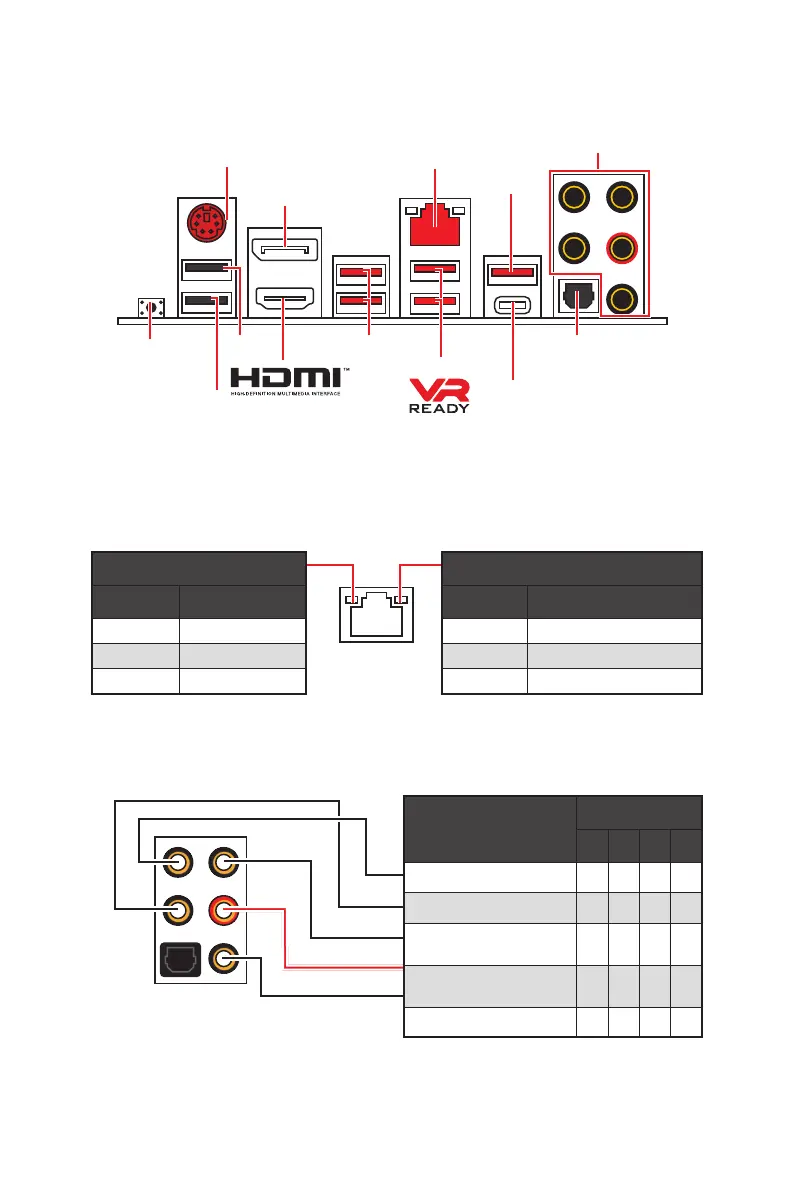

Rückseite E/A
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang ● ●
Hinterer Lautsprecher ● ● ●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
● ● ● ●
Mic In
(●: Verbindet, Blank: Leer)
Rückseite E/A
y Flash BIOS Anschluss/ Taste - Auf der Seite 26 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
LAN
USB 2.0
USB 2.0/
Flash BIOS
Anschluss
PS/2
Audioanschlüsse
Optischer S/PDIF
Ausgang
Flash BIOS
Taste
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen2
USB 3.1 Gen2 Typ-C
DisplayPort
LAN Port LED Zustandstabelle
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung

MSI B450M MORTAR Specifications

General

Form Factor	Micro ATX
Chipset	AMD B450
CPU Socket	AM4
Memory Slots	4
Max Memory	64 GB
Memory Type	DDR4
Audio	Realtek ALC892 Codec
LAN	Realtek 8111H Gigabit LAN
RAID Support	RAID 0, 1, 10
Multi-GPU Support	AMD CrossFire
PCIe Slots	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
M.2 Slots	1 x M.2 (Key M)
USB Ports	6 x USB 3.1 Gen1, 6 x USB 2.0
