MSI B450M MORTAR User Manual

22
Übersicht der Komponenten
Wichtig

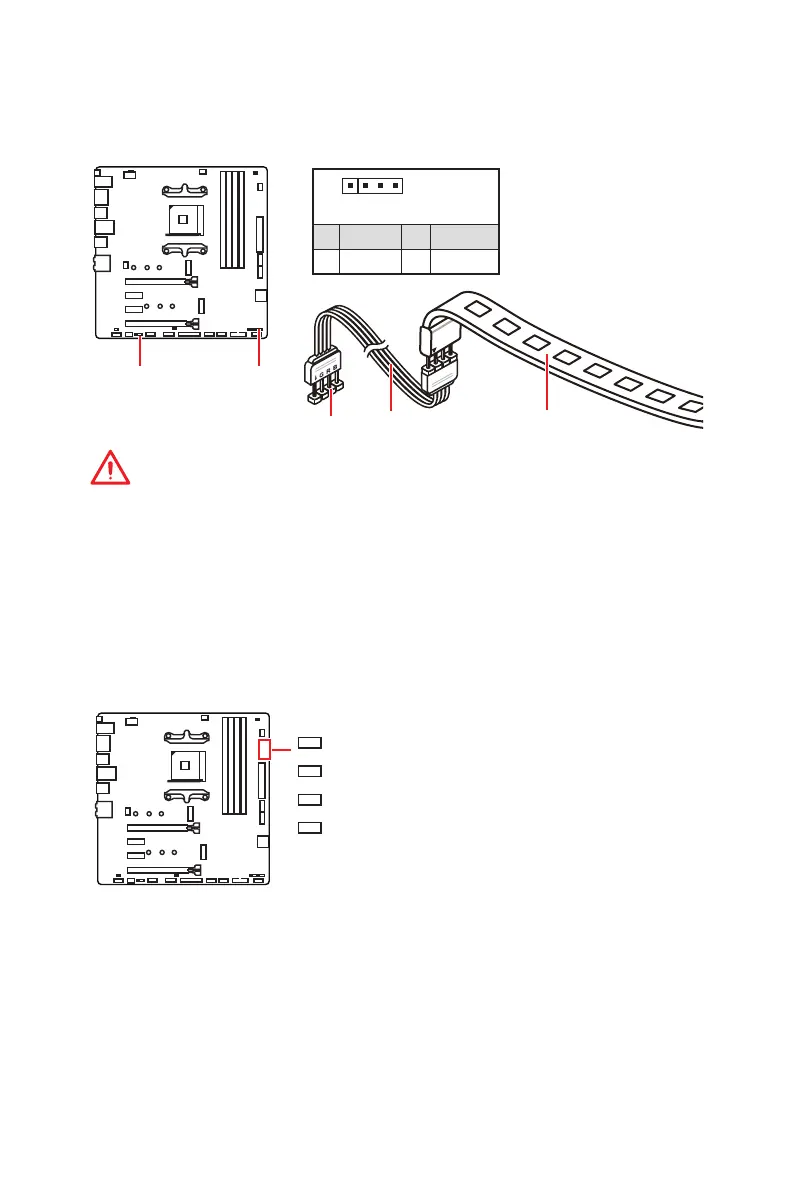

y Der JRGB1/ JRGB2 Anschluss unterstützt bis maximal 2 Meter 5050 RGB LED
Streifen (12V/G/R/B) mit der maximalen Leistung von 3 A (12 V).
y Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die RGB-LED-Streifen ein- und ausbauen.
y Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
1
JRGB1/
JRGB2
JRGB1
JRGB2
Verlängerungskabel
5050 RGB LED Streifen 12 V
1
JRGB1
JRGB2
1 +12V 2 G
3 R 4 B
EZ Debug LED
Diese LEDs zeigen den Status des Motherboards an.
CPU - CPU wird nicht erkannt oder ist fehlerhaft.
DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
VGA - GPU wird nicht erkannt oder ist fehlerhaft.
BOOT - Boot-Gerät wird nicht erkannt oder ist
fehlerhaft.
JRGB1, JRGB2: RGB LED Anschlüsse
Mit diesem JRGB1/JRGB2 Anschluss können Sie den 5050 RGB-LED-Streifen (12 V)
anschließen.

MSI B450M MORTAR Specifications

General

Form Factor	Micro ATX
Chipset	AMD B450
CPU Socket	AM4
Memory Slots	4
Max Memory	64 GB
Memory Type	DDR4
Audio	Realtek ALC892 Codec
LAN	Realtek 8111H Gigabit LAN
RAID Support	RAID 0, 1, 10
Multi-GPU Support	AMD CrossFire
PCIe Slots	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
M.2 Slots	1 x M.2 (Key M)
USB Ports	6 x USB 3.1 Gen1, 6 x USB 2.0
