Übersicht der Komponenten

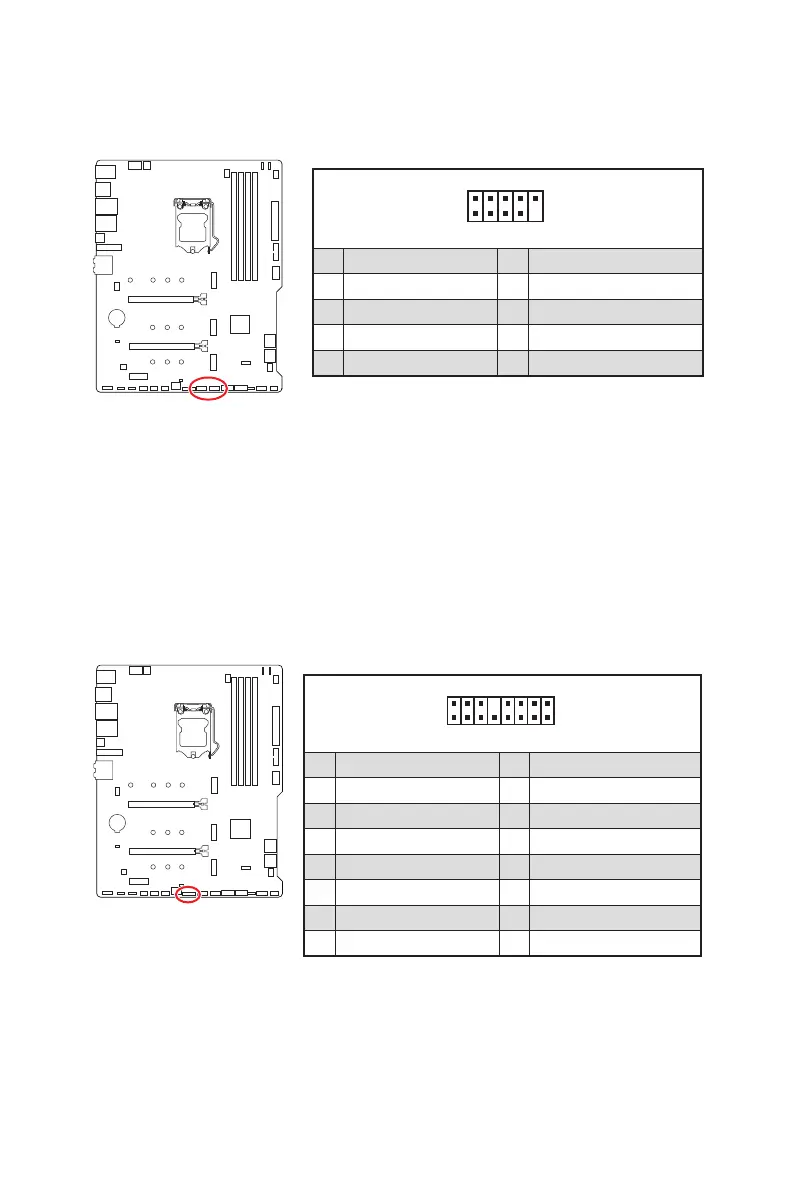

Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel
verbinden.
1
2 10
9
1 VCC 2 VCC
3 4
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
Wichtig
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground
(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen.
Erweiterungskarte anschließen.
1
2 16
15
1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ
3 4 TBT_S0IX_ENTRY_ACK
5 6 TBT_PSON_OVERRIDE_N
7 8 No Pin
9 Ground 10 SMBCLK_VSB
11 12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15 16
