MSI MAG B560M MORTAR WIFI User Guide

22



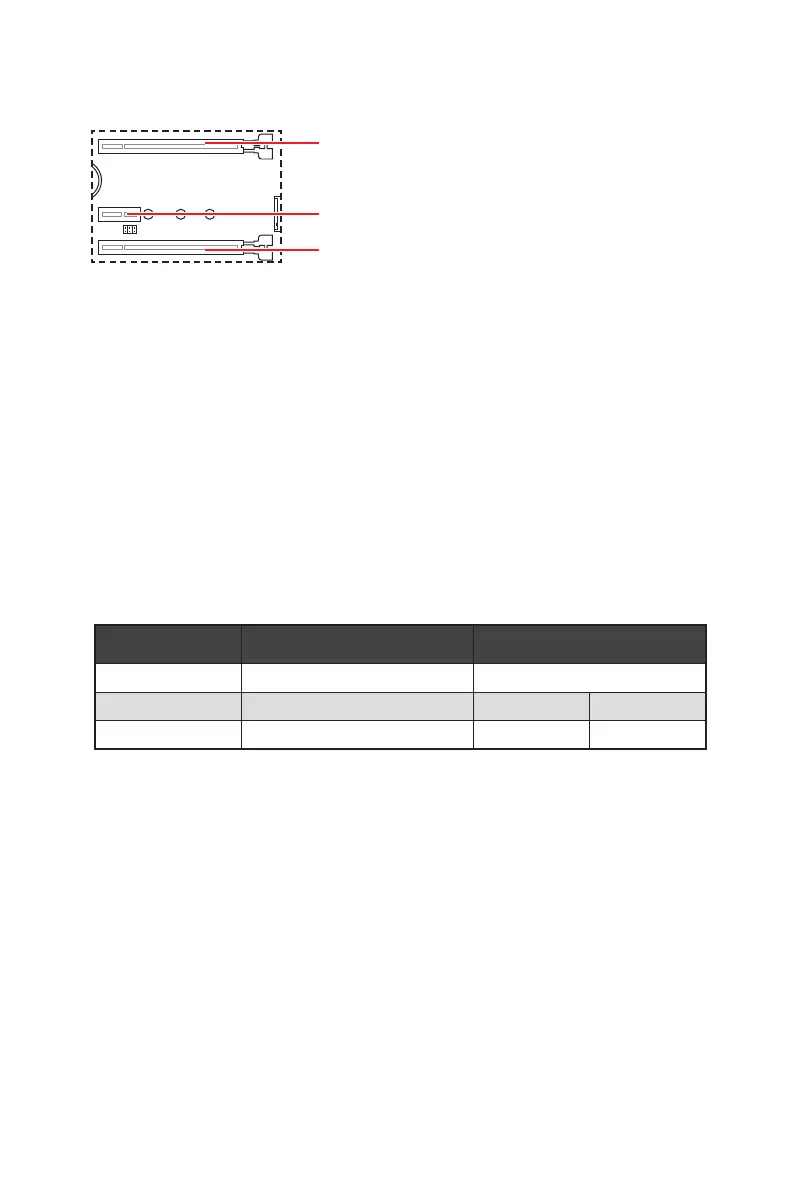

BAT1
: PCIe 4.0 x16 (depuis CPU)
: PCIe 3.0 x1 (depuis chipset B560)
: PCIe 3.0 x4 (depuis chipset B560)

Important
 Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
 Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous
recommandons d’utiliser le slot pour profiter de performances optimales.
 Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon

documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
 Le slot PCI_E3 est indisponible lorsqu’un SSD M.2 est installé dans le slot M2_2.
Cependant, si vous souhaitez utiliser les deux slots simultanément, vous pouvez
définir x1 pour le slot PCI_E3 et x2 pour le slot M2_2 dans le BIOS.
Slot  
 x4 x4
  x4 x2**
   x1**

* Le slot PCIe 4.0 est disponible uniquement sur les processeurs Intel® de 11ème
génération.
** Vous devez définir la bande passante pour les slots M2_2 et PCI_E3 dans le BIOS.


MSI MAG B560M MORTAR WIFI Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Memory channels	Dual-channel
Memory slots type	DIMM
Unbuffered memory	Yes
Number of memory slots	4
Supported memory types	DDR4-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	2133, 2666, 2933, 3200 MHz
PCI Express x16 slots	2
PCI Express x1 (Gen 3.x) slots	1
Parallel processing technology support	2-Way CrossFireX
Number of SATA II connectors	0
Number of SATA III connectors	6
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
LAN controller	Realtek RTL8125B
Wi-Fi standards	Wi-Fi 6E (802.11ax)
Bluetooth version	5.2
Top Wi-Fi standard	Wi-Fi 6 (802.11ax)
WLAN controller model	Intel Wi-Fi 6E AX210
Ethernet interface type	2.5 Gigabit Ethernet
BIOS type	UEFI AMI
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity	3
Harmonized System (HS) code	84733020
Weight	1000 g

Weight and Dimensions

Width	244 mm
Height	80 mm
