18

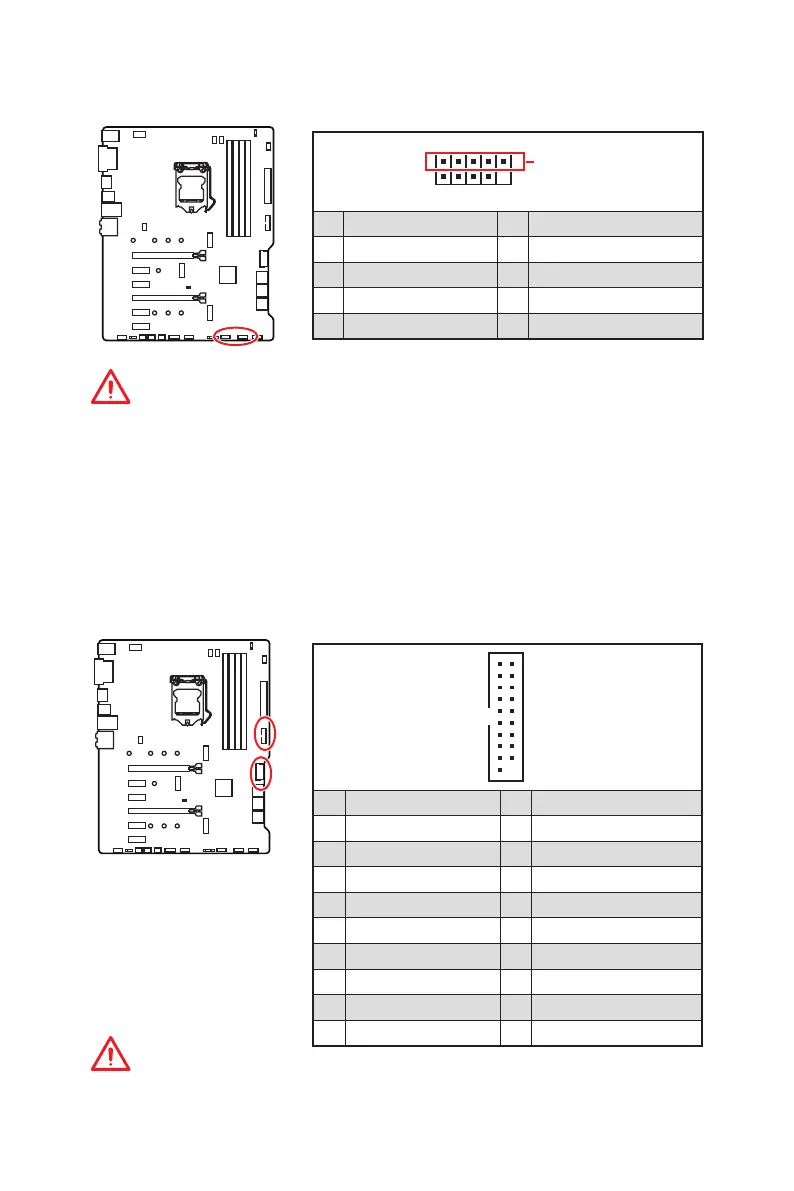

Übersicht der Komponenten
JUSB1~2: USB 2.0 Anschlüsse
1
2 10
Hinweis
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
Hinweis : Für JUSB2 sind diese Pins nicht verfügbar, wenn ein Intel
Wireless-AC-Modul (CNVi) im CNVI_1-Steckplatz installiert ist.
Wichtig
y
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground
(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen.
y
Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren
Sie bitte die MSI
®
DRAGON CENTER Software.
y
CNVI_1 und JUSB2 teilen die selbe Bandbreite. Der USB-Anschluss, der mit JUSB2
verbunden ist, ist nicht verfügbar, wenn der CNVI_1-Steckplatz installiert wurde.
JUSB3~4: USB 3.1 Gen1 Anschlüsse
Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel
verbinden.
1
10 11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 GND 20 No Pin
Wichtig
Bitte beachten Sie, dass Sie die mit „Stromführende Leitung“ und „Erdung“
bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen.
