14

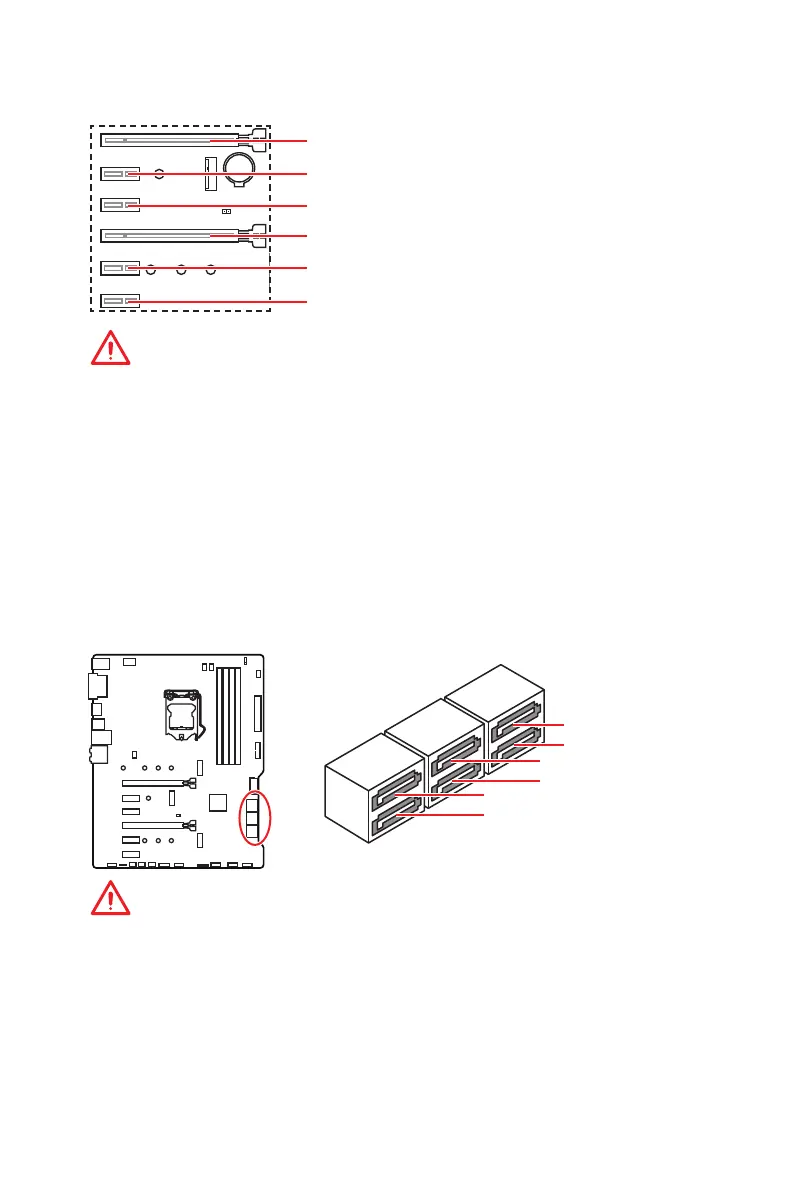

Vue d’ensemble des composants
BAT1
PCI_E1~6 : Slots d’extension PCIe
PCI_E1: PCIe 3.0 x16 (CPU lignes)
PCI_E2: PCIe 3.0 x1 (PCH lignes)
PCI_E3: PCIe 3.0 x1 (PCH lignes)
PCI_E5: PCIe 3.0 x1 (PCH lignes)
PCI_E4: PCIe 3.0 x4 (PCH lignes)
PCI_E6: PCIe 3.0 x1 (PCH lignes)
Important
y
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
y
Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous
recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
y
Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
d’alimentation avant d’installer les cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
SATA1~6 : Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
Important
y
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
y
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
y
Le port SATA2 est indisponible lorsqu’un périphérique M.2 SATA est installé dans le
slot M2_1.
y
Les ports SATA5 & SATA6 sont indisponibles lorsqu’un périphérique M.2 PCIe/ SATA
est installé dans le slot M2_2.
SATA1
SATA3
SATA2
SATA4
SATA5
SATA6
