2. Вставьте модуль DIMM вертикально в разъем. Затем надавите на модуль памяти так,
чтобы тот глубоко вошел в разъем (позолоченные контакты не видны).
3. Пластиковые клипсы с боковых сторон модуля памяти должны автоматически
защелкнуться.
Источник питания
Системная плата поддерживает источник питания стандарта АТХ. Перед тем как
соединить разъем источника питания с системной платой убедитесь, что все компоненты
установлены правильно. Мощность источника питания должна составлять не менее 300Вт.

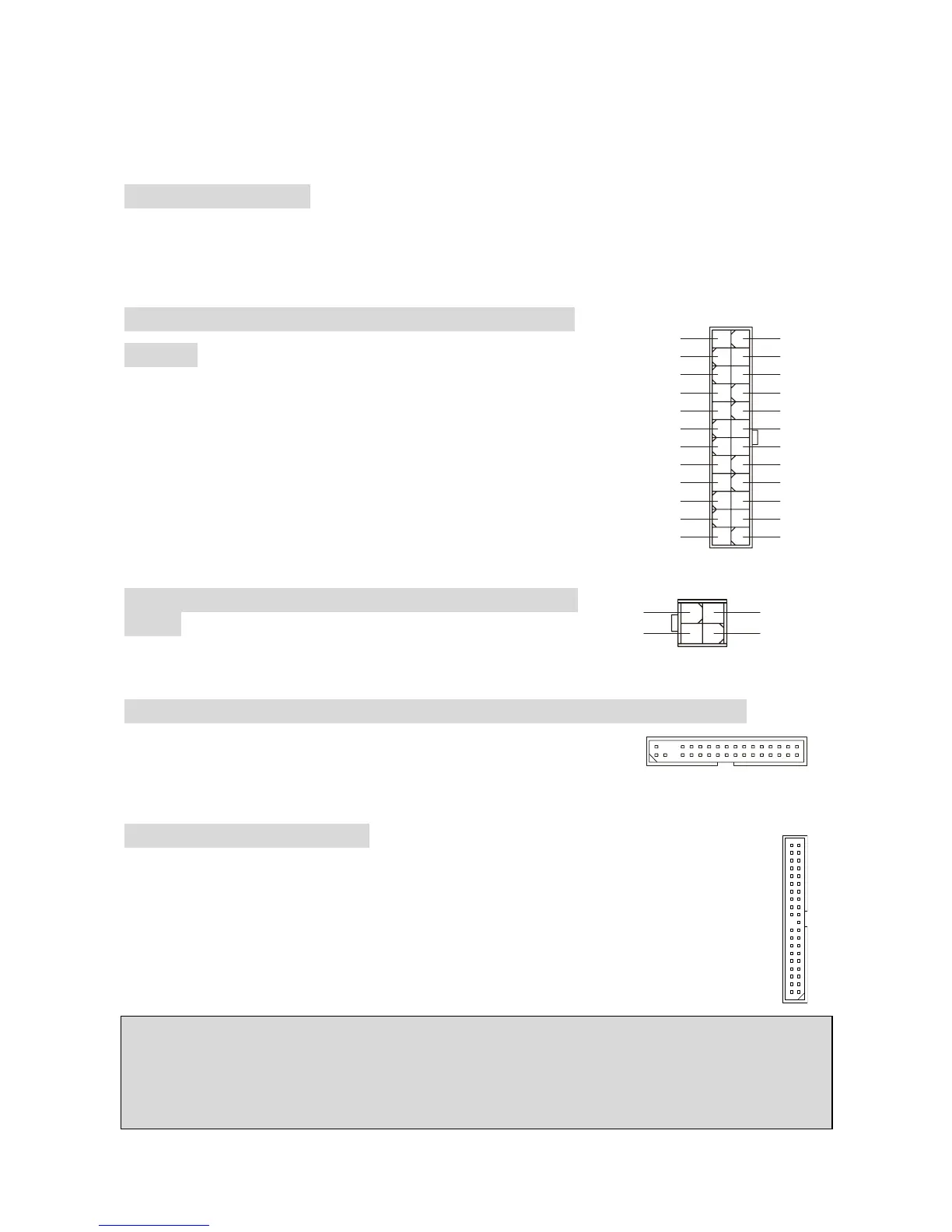

24- контактный разъем блока питания ATX:
CONN1
1
12
24
1
3
+3.3V+3.3V
-12V
+3.3V
GNDGND
PS-ON#
+5V
GNDGND
GND
+5V
GNDGND
Res
PWR OK
+5V
5VSB
+5V
+12V
+5V
+12V
GNDNC
Этот разъем позволяет подключить 24-контактный разъем
блока питания ATX. Перед подключением убедитесь, что все
штырьки разъема ровные и правильно сориентированы.
Плотно вставьте его в разъем на системной плате.
Можно также использовать 20-контактный разъем
блока питания ATX. Если необходимо использовать 20-
контактный блок питания ATX, вставьте разъем, сдвинув его
в сторону контактов 1 и 13. Специальные выступы на ко
11, 12, 23 и 24 помогут правильно соединить разъем.
нтактах
1
3
42
GND12V
GND12V
Дополнительный разъем питания ATX 12В:
JPW1
Этот дополнительный разъем питания 12В используется
для обеспечения питания процессора.
Разъем для подключения накопителя флоппи дисков: FDD1
Системная плата имеет стандартный разъем для подключения
накопителя гибких магнитных дисков емкостью 360KБ, 720KБ,
1.2MБ, 1.44MБ, 2.88MБ.
Разъемы IDE: IDE1/IDE2
Системная плата имеет двухканальный Ultra DMA 66/100/133 контроллер с
поддержкой режимов PIO mode 0~4, Bus Master, и Ultra DMA 66/100/133. Возможно
подключение до четырех жестких дисков, CD-ROM, 120МБ флоппи и других IDE
устройств.
Первый жесткий диск должен быть всегда подключен к IDE1. IDE1 может быть
подключен к приводам, работающим в режиме Master и Slave. Вы можете
сконфигурировать второй жесткий диск для работы в режиме Slave при помощи
еремычек.
п
MSI напоминает...
Если вы подключаете два устройства к одному кабелю, второе должно быть
сконфигурировано в режим “Slave” переключателем на устройстве. Обратитесь к
разделу, посвященному установке переключателей, в документации, поставляемой
производителем оборудования.
45
