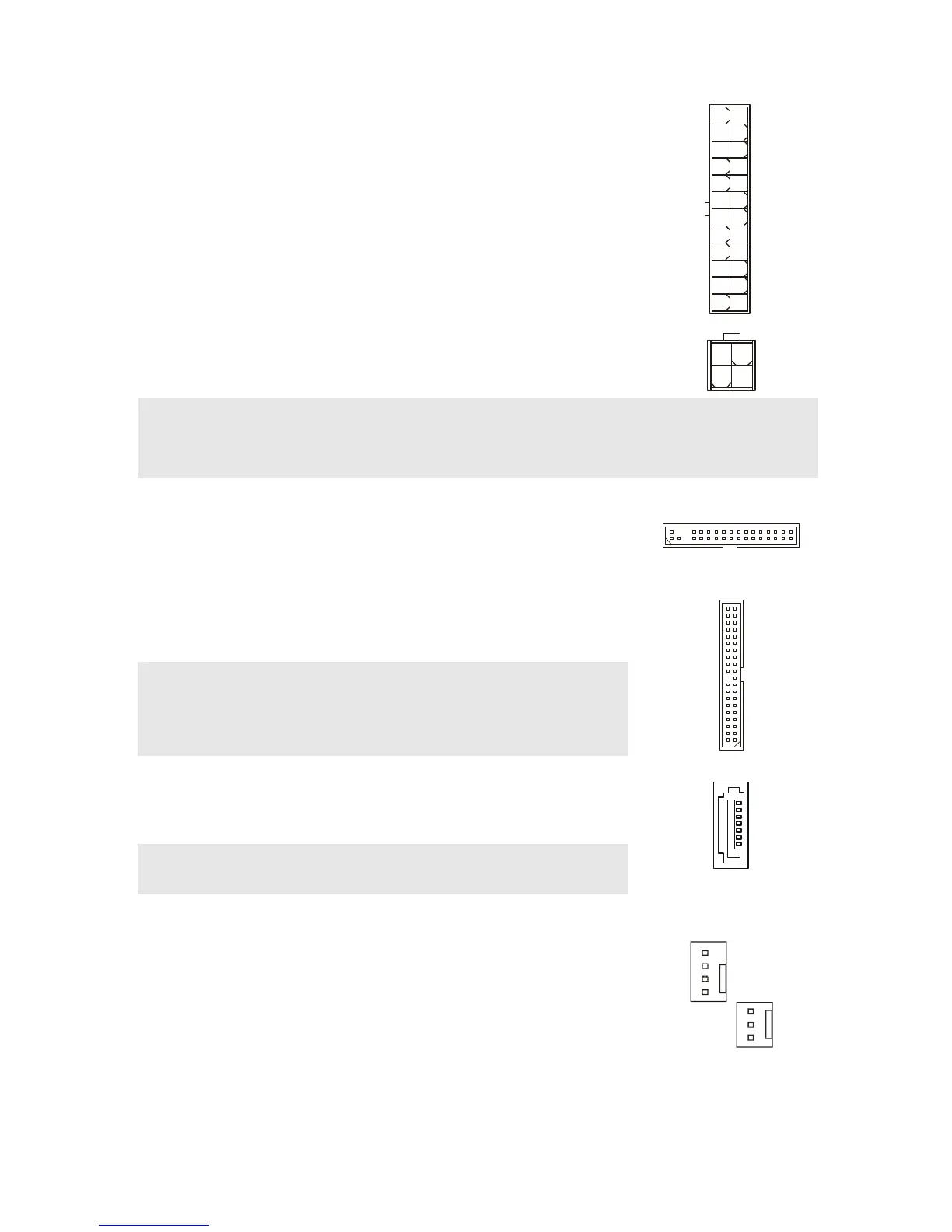

ATX 24-Pin 電源連接器: ATX1
本連接器用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，
請確認電源連接器插入的方向正確且腳位是對準的，再將電源連接
器緊密地壓入連接器內。
您亦可依需求使用 ATX 20-pin 電源。安裝 ATX 20-pin 電源時，請
確認電源插頭對準 pin 1及pin 13 (如右圖所示)插入。本連接器於
pin 11、12、23 及 pin 24 均有防呆設計，避免安裝錯誤。.
GND
GND
GND
PS-ON#
GND
+3.3V
-12V
+3.3V
+3.3V
+3.3V
+5V
+5V
+5V
+5V
+5V
Res
PWR OK
GND
GND
GND
GND
5VSB
+12V
+12V
ATX 12V 電源連接器: PWRCONN1
12V 的電源連接器供 CPU 使用。
GND
GND
+12V
+12V
注意事項:
確認所有連接器均接到 ATX 電源供應器，以確保主機板穩定運作。
建議使用 350 瓦(或以上)電源，有助系統穩定性。
軟碟機連接器: FDD1
主機板提供一個軟碟機連接器，可支援 360KB, 720KB, 1.2MB,
1.44MB 及 2.88MB 等規格的軟碟機。
IDE 電源連接器: IDE1
本連接器可接硬碟、光碟機及其他 IDE 裝置。
注意事項:
若在同一條排線上安裝兩組硬碟，須依硬碟的跨接器（Jumper），
將硬碟個別指定到主要/ 隸屬模式。請參考硬碟廠商提供之說明文
件來設定硬碟。
Serial ATA 連接器: SATA1/2/3/4
本連接器為高速 Serial ATA 介面埠，可各接一台 Serial ATA 裝置。
注意事項:
請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。
風扇電源連接器: CPUFAN1, SYSFAN1 及
SYSFAN2
電源風扇連接器均支援+12V 散熱風扇。在將電線接到連接器時，
請切記紅線是正極，一定要連接到+12V；而黑線是接地線，須連接
到 GND。若主機板內建有系統硬體監控器晶片組，須使用具速度感
應器設計之風扇，方能使用 CPU 風扇控制功能。
GND
+12V
Sensor
Control
GND
+12V
Sensor
