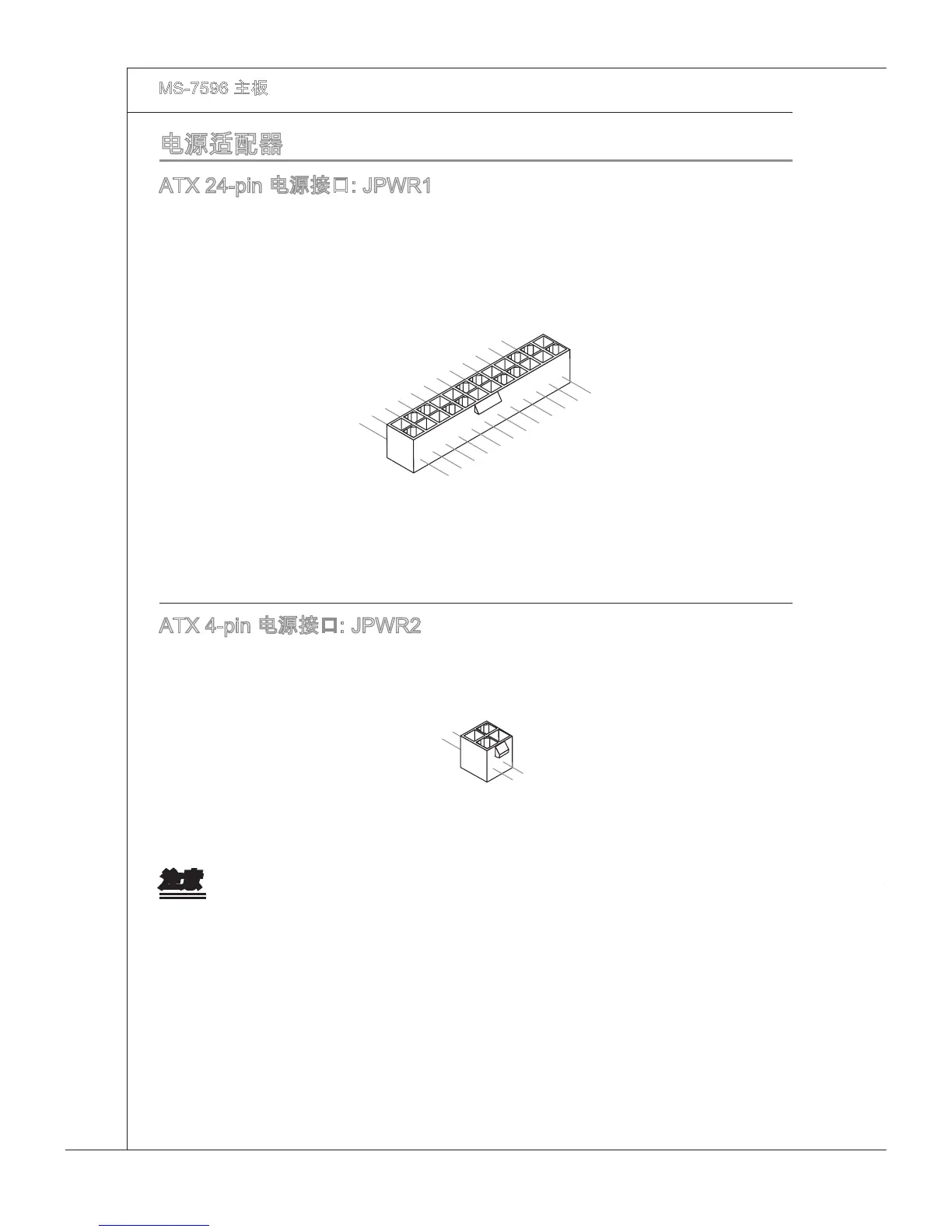

MS-7596 主板 ▍
电源适配器
ATX 24-pn 电源接口: JPWR1
此接口可以连接ATX 24-pn电源适配器。在与ATX 24-pn电源适配器相连时，请务必确
认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电源接头插入，并
使其与主板电源接口稳固连接。
若您喜欢，可以使用20-pn ATX电源适配器，如果您使用20-pn ATX电源适配器，请顺
着pn1和pn13插上电源适配器。
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
ATX 4-pn 电源接口: JPWR2
此电源接口用于为CPU供电。
4.+12V
2
.Ground
3.+12V
1
.Ground
注意
确认所有接口都已正确的连接到ATX电源适配器上，以确保主板提供稳定的工作电
流。
为了系统稳定，强烈建议您使用350瓦(或更大功率)的电源适配器。
•
•
