MSI MS-7760 User Guide

Ru-13
Русский

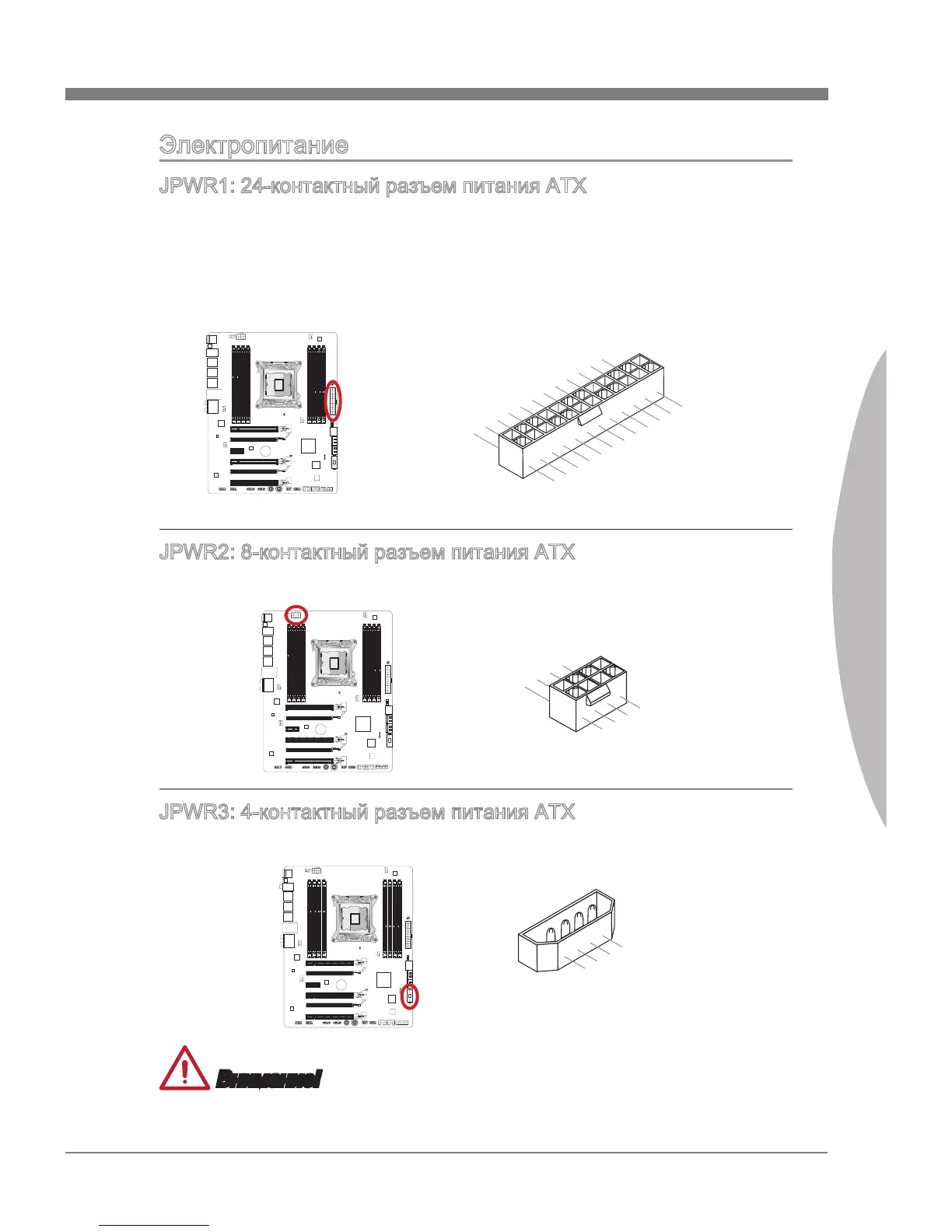

Электропитание
JPWR1: 24-контактный разъем питания ATX
Этот разъем предназначен для подключения 24-контактного блока питания ATX.
Для подключения блока питания ATX с 24-контактным разъемом совместите
кабель питания с разъемом и прочно закрепите его. При правильном выполне-
нии подключения защелка на кабеле питания закрепляется в силовом разъеме
материнской платы.
13.+3.3
V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
BATT
+
JPWR2: 8-контактный разъем питания ATX
Этот разъем обеспечивает подачу 12 В питания на процессор.
7.+12V
3.
Ground
5.+12V
1.Ground
8.+12V
4
.Ground
6.+12V
2
.Ground
BATT
+
JPWR3: 4-контактный разъем питания ATX
Данный разъем используется для подачи питания на графическую карту.
BATT
+
3
.Ground
1.+12V
4.+5
V
2
.Ground
Внимание!
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех кабелей питания к соответствующему блоку питания АТХ.
