Ru-12
MS-7750 Системная плата
Отверстия под установочные винты
При установке материнской платы сначала установите необходимые для
материнской платы ножки на шасси в системном блоке. Если к системному блоку
прилагается задняя панель портов ввода/вывода, замените ее панелью, входящей
в комплект материнской платы. Эта панель легко размещается в системном
блоке и не требует фиксации винтами. Совместите ножки шасси с отверстиями
для винтов на материнской плате и закрепите материнскую плату винтами,

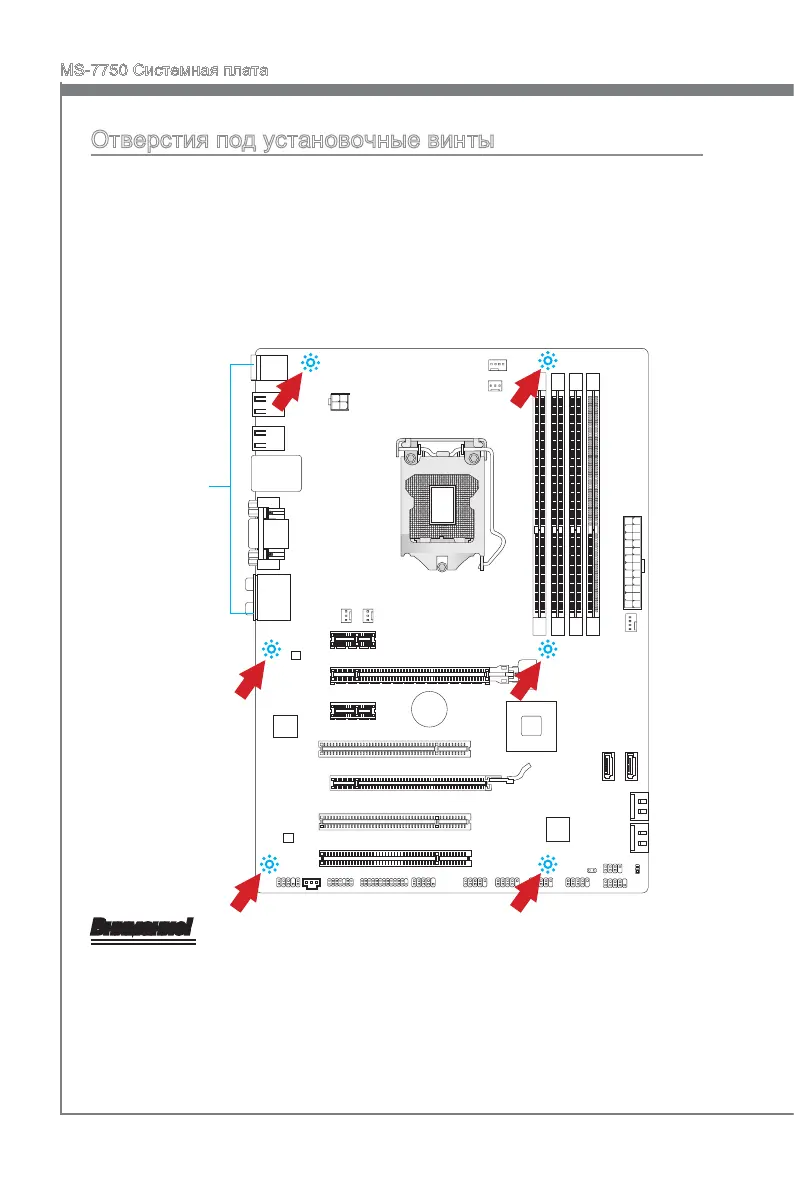

прилагающимися к системному блоку. Расположение отверстий под крепежные
винты на материнской плате показано ниже. Дополнительные сведения см. в
руководстве к системному блоку.
Внимание!
Установку материнской платы следует выполнять на ровной поверхности,
очищенной от мусора.
Во избежание повреждения материнской платы, ее электрическая схема не
должна соприкасаться с системным блоком. Это достигается с помощью ножек
для установки.
Проверьте надежность закрепления всех металлических деталей на
материнской плате и внутри системного блока. В противном случае может
возникнуть короткое замыкание и повреждение материнской платы.
•
•
•
Порты ввода/вывода должны быть
направлены в сторону задней
части системного блока. Они
должны совпадать с отверстиями
на задней панели портов ввода/
вывода.
