Ru-13
Русский

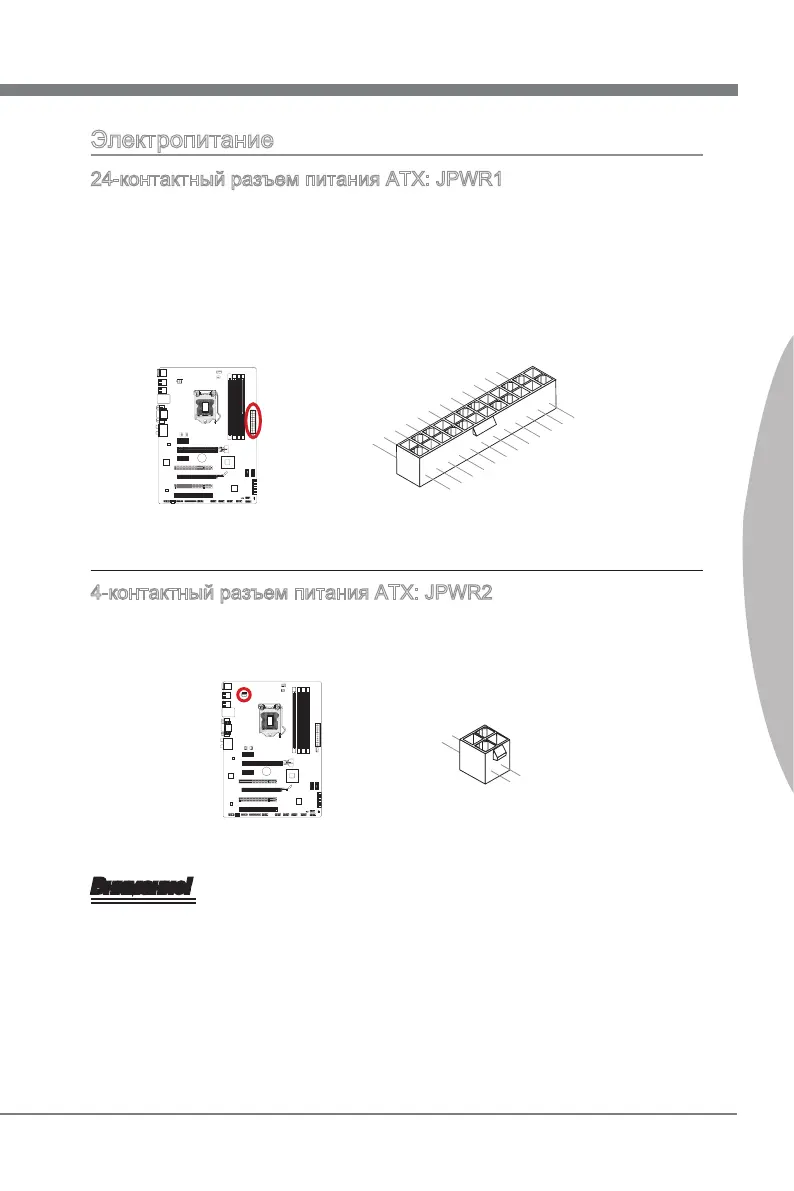

Электропитание
24-контактный разъем питания ATX: JPWR1
Этот разъем позволяет подключить 24-контактный разъем питания ATX. Перед
подключением источника питания убедитесь, что его контакты и разъем на плате
правильно сориентированы. Затем плотно вставьте его в разъем на системной
плате. При правильном выполнении соединения, фиксатор на силовом кабеле
должен закрепить кабель в разъеме материнской платы.
13.+3.3V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
4-контактный разъем питания ATX: JPWR2
Разъема питания процессора (12В).
4.+12V
2
.Ground
3.+12V
1
.Ground
Внимание!
Для обеспечения стабильной работы материнской платы проверьте надежность
подключения всех силовых кабелей к соответствующему блоку питания ATX.
