23
Mise en marche rapide (suite)

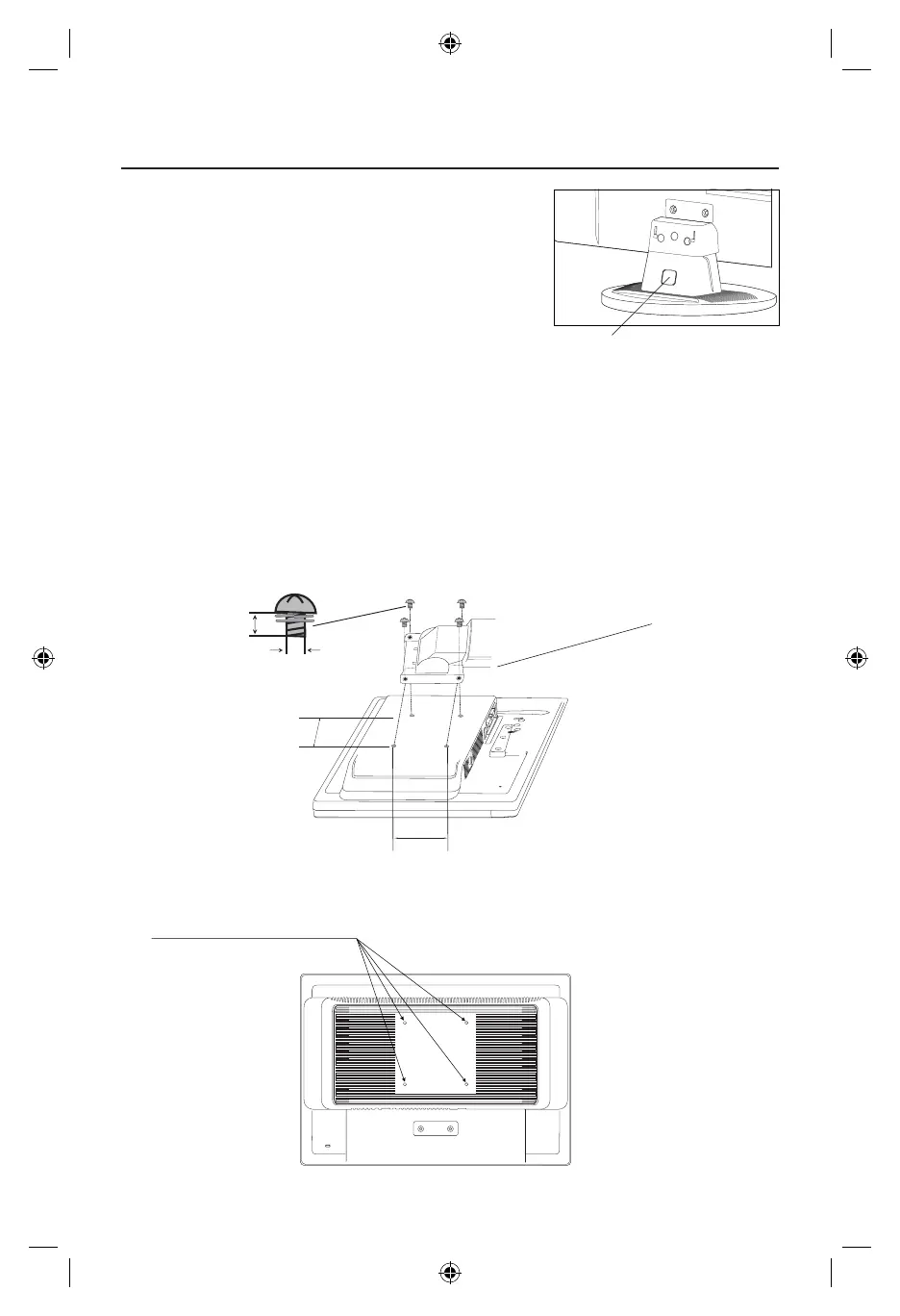

Enlever la Base
NOTA : Toujours enlever la base avant d’expédier le LCD.
1.
Placer le moniteur partie avant en contact avec
une surface non abrasive (Figure R.1).
2. En utilisant votre pouce, appuyez sur le bouton
rapide de dégagement pour ouvrir le stand.
3. Appuyer sur les languettes supérieures en les poussant vers le haut pour
déverrouiller et tirer le support.
Connexion d’un bras souple
Ce moniteur LCD a été conçu pour être utilisé avec un bras fl exible. Utiliser les vis
fournies (4pièces) lors de l’installation comme indiqué sur la fi gure.
Le moniteur doit être installé sur un bras garantissant la stabilité nécessaire correspon-
dant au poids du moniteur.
Ce moniteur LCD ne peut être unilisé qu’ avec un bras homoloqué (par ex. marque GS).
Fiche Technique
Si utilisant d‘autres vis,
profondeur de che`que
de trou.
4 vis (M4)
L‘épaisseur
de parenthése
(Arme)
2,0~3,2 mm
(MAX depth: 8.5 mm)
Poids of assemblee:
4.2 kg (MAX)
Serrer toutes
les vis.
100 mm
100 mm
12mm
M4
4 x 12mm with lock
washer and flat washer
Le bouton rapide
de dégagement
4 x 12mm avec la
rondelle de
freinage et la rondelle plate
