Nibe Eminent Series User Manual

Handleiding voor installateur

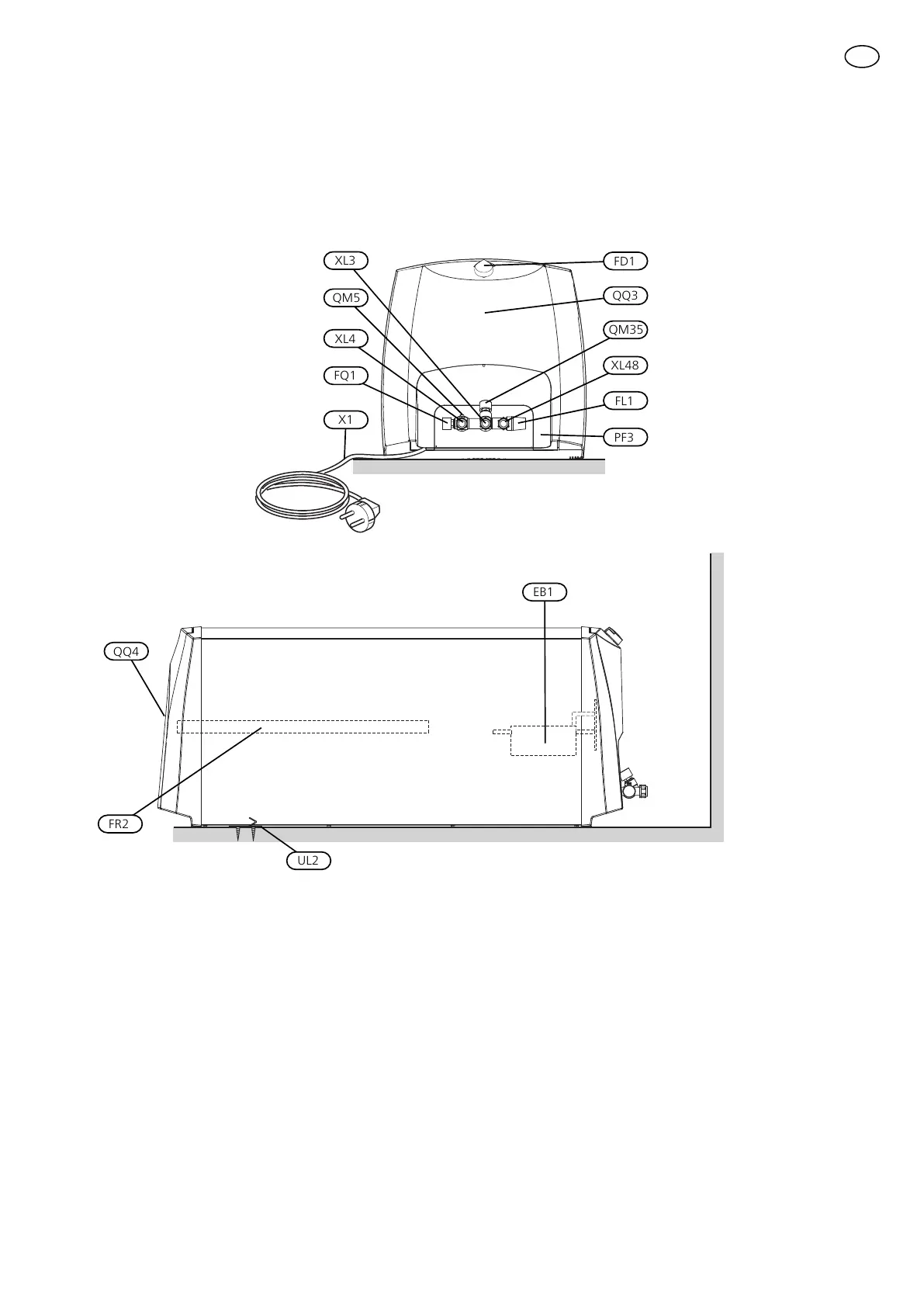

Plaats van de onderdelen
Till PBD
Till MOS
D
E
*
min 200
F
A
Till KBR
C
B
54
40
min ???
Till PBD
Till MOS
D
E
*
min 200
F
A
Till KBR
C
B
54
40
min ???
XL3
EB1
FR2
QQ4
UL2
QM5
XL4
FQ1
X1
PF3
FL1
XL48
QM35
QQ3
FD1
Lijst met onderdelen
FL1 Veiligheids-/aftapklepX1 Voedingskabel met geaarde stekker, lengte 850 mm
FQ1 MengklepQQ3 Kunststof afdekking, van aansluitingen
FR2 Opofferingsanode (EMINENT-E)QQ4 Kunststof afdekking, anode (EMINENT-E)
XL3 Koudwateraansluiting, knelkoppeling Ø15 mmFD1 Thermostaat/temperatuurbegrenzer
XL4 Warmwateraansluiting, knelkoppeling Ø15 mmEB1 Elektrisch verwarmingselement
XL48 Aansluiting veiligheids-/aftapklep, knelkoppeling Ø15
mm
UL2 Ophangbeugel
QM5 Ontluchtingsschroef (voor luchttoevoer tijdens legen)UL3 Borgingsplaat
PF3 SerienummerplaatjeQM35 Afsluit-/terugslagklep
47Eminent
NL

Nibe Eminent Series Specifications

General

Power Supply	Electric
Voltage	230 V
Protection Class	IP24
Model	Eminent Series
Capacity	Varies by model
Installation	Wall-mounted
Heating Element Power	Varies by model
Insulation	Polyurethane
Dimensions (H x W x D)	Varies by model
Weight	Varies by model
