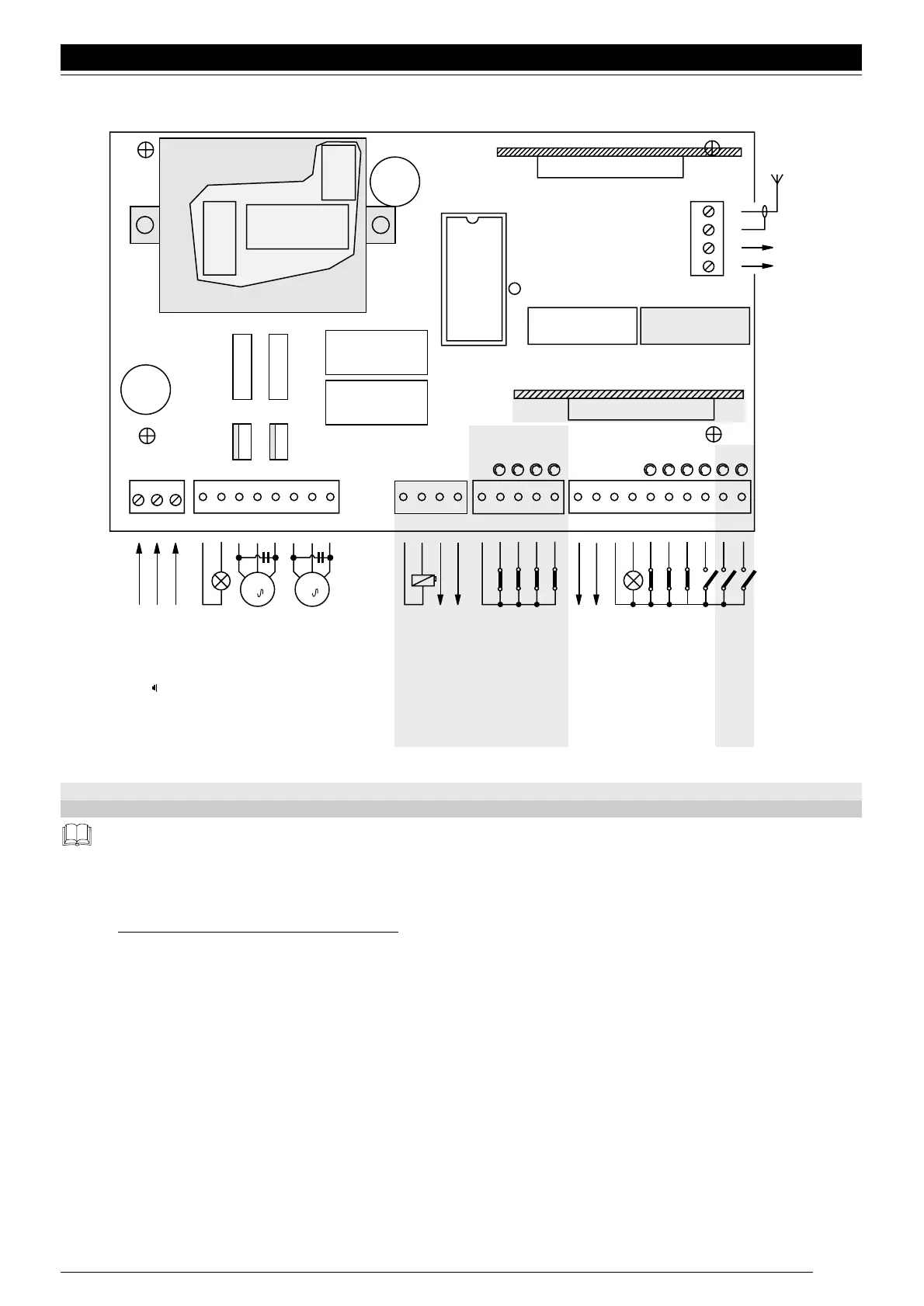

Abb. 4
Der hervorgehobene Teil ist nur in der Version A700F vorhanden.
Der hervorgehobene Teil ist in den Version A6F und A700F vorhanden.
Die Installation und spätere Wartungseingriffe dürfen nur von erfahrenem Fachpersonal, in Übereinstimmung mit der
Verordnung DPR Nr. 46 vom 5/3/1990, unter voller Beachtung der Normen UNI 8612 und der besten Fachkenntnisse ausgeführt
werden. Wer diese Eingriffe ausführt, haftet für die eventuell verursachten Schäden.
2.3) BESCHREIBUNG DER ANSCHLÜSSE:
Hier geben wir eine kurze Beschreibung der möglichen Anschlüsse der Zentrale nach außen.
1...3 : 230 V W.S. = Elektrische Speisung 230 VW.S. 50 Hz
4-5 : Blinklicht = Ausgang für den Anschluss an das 230 V W.S. Blinklicht, Höchstleistung der Lampe 100 W
6...8 : Motor 1 = Ausgang für den Anschluss an den 1. 230 V W.S. Motor, Höchstleistung des Motors
1
/2 Hp
9...11 : Motor 2 = Ausgang für den Anschluss an den 2. 230 V W.S. Motor, Höchstleistung des Motors
1
/2 Hp
Merke: Die Motoren 1 und 2 unterscheiden sich lediglich durch den Verzug beim Start; der 1. Motor ist an die Verzugszeit
Öffnung “TRA” gebunden, wogegen der 2. Motor an die Verzugszeit Schließung “TRC” gebunden ist. Falls keine
Verzugszeiten benötigt werden, gibt es keinen Unterschied zwischen den zwei Motoren.
Deutsch
57
