SC3000 26” Disc / 28” Cyl. 9098827000(2)2010-12
7
INSTRUCTIONS D’UTILISATION
FRANÇAIS

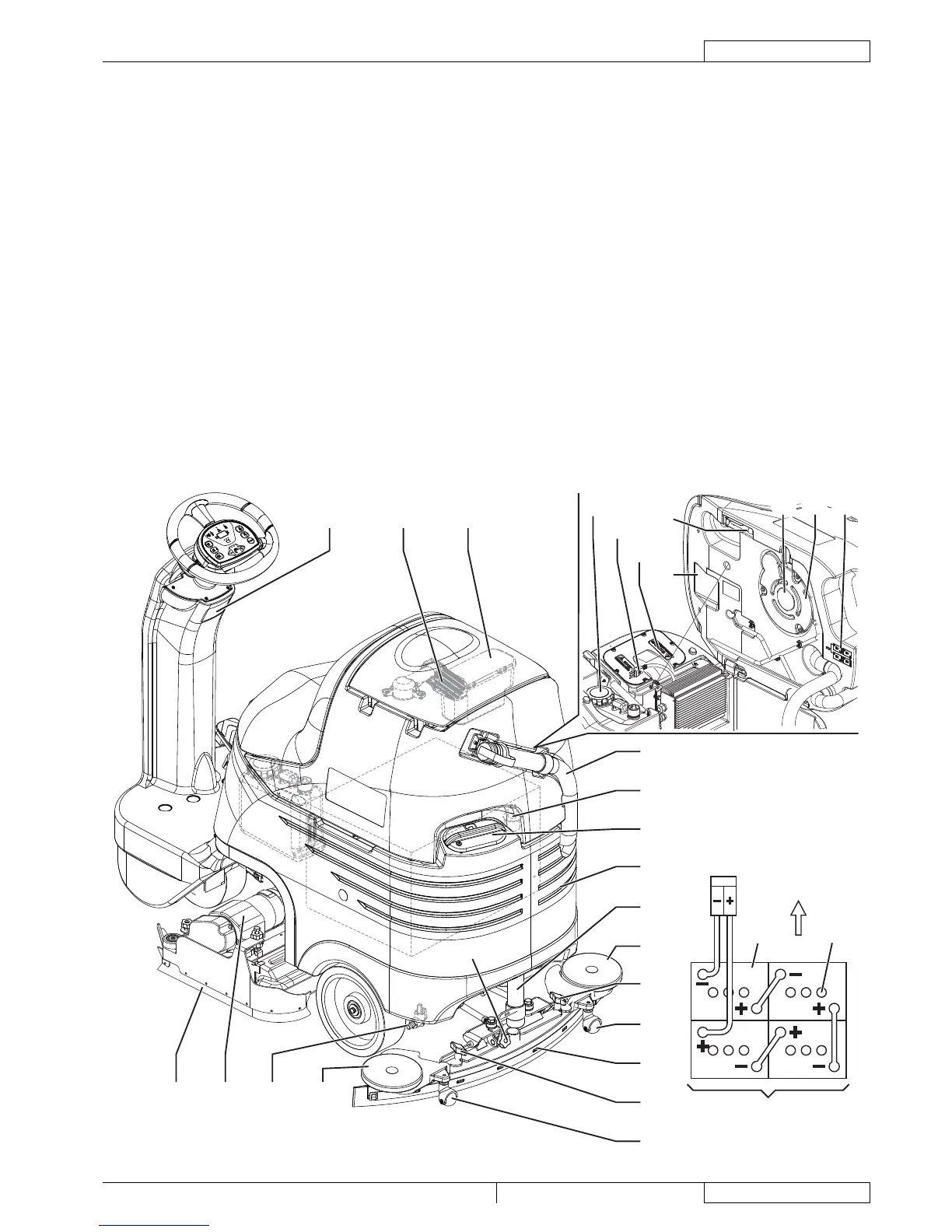

STRUCTURE DE LA MACHINE (suite)
Plaque avec numéro de série / données techniques / 21.
marquage de conformité
Réservoir solution / eau propre22.
Bouchon de remplissage réservoir solution / eau propre 23.
avec tuyau extractible pour remplissage
Tuyau de vidange eau de récupération24.
Pied de support groupe réservoir25.
Conteneur déchets avec grille26.
Grille d’aspiration avec fermeture automatique à fl otteur27.
Tête porte-brosses cylindriques28.
Volet latéral tête porte-brosses cylindriques29.
Embouchure30.
Tuyau d’aspiration embouchure31.
Rouleau pare-chocs embouchure32.
Roues d’appui embouchure33.
Boutons de fi xation embouchure34.
Bouton de réglage équilibrage embouchure35.
Moteur système d’aspiration36.
Filtre moteur système d’aspiration37.
Schéma de branchement batteries38.
Batteries39.
Bouchons batteries40.
Câble d’alimentation chargeur de batterie41.
Réservoir détergent (*)42.
Couvercle logement dispositifs électroniques43.
Groupe réservoir et siège soulevé44.
Adaptateur pour tuyau extractible pour remplissage à l’eau 45.
et tuyau d’aspiration embouchure
Robinet solution / eau propre46.
Uniquement pour machines avec système EcoFlex™(*)
Front
24V
21 27 26
25
42
41
43
44
37 36
38
35
33
34
30
33
34
32
31
22
23
45
24
29
38
4039
3228 46
P100359
